ABB 1SAJ520000R0101 | UMC100-FBP.0 智能电机控制器

• 描述

描述

关键技术规格

• 工作电压: 24V DC ±10%，功耗 9W
• 控制电机功率: 最大 63A（直接控制）/800A（配外部 CT）
• 绝缘耐压: 1000V AC（50/60Hz），冲击耐压 8kV
• 数字输入: 6 路（24V DC）
• 继电器输出: 3 路（5A/250V AC）
• 通信接口: 支持 Modbus RTU、Profibus DP（可选模块）
• 保护等级: IP20（防触摸）
• 工作温度: -25°C ~ +60°C
• 认证标准: IEC 60947-4-1、IEC 60947-8 Type A
• 尺寸 (宽 × 高 × 深): 45mm × 90mm × 110mm
• 安装方式: DIN 导轨安装

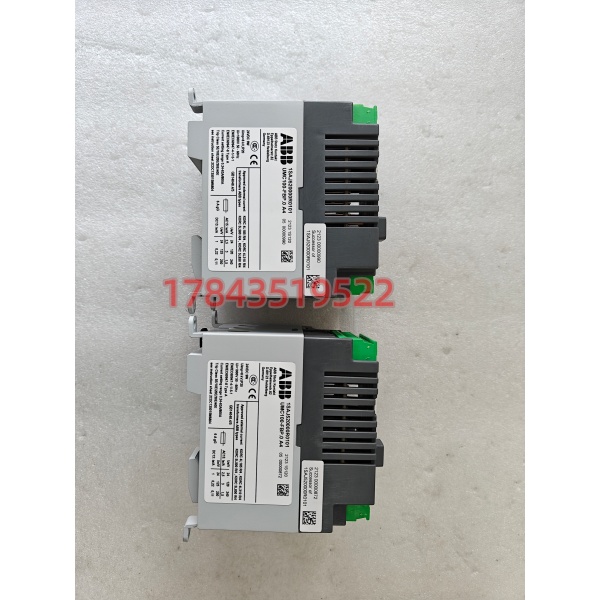

ABB 1SAJ520000R0101

产品深度介绍

ABB 1SAJ520000R0101（UMC100-FBP.0）是 ABB UMC100 系列的基础型智能电机控制器，专为低压三相异步电机提供集成化保护、控制与监测功能。

ABB 1SAJ520000R0101

应用场景与行业案例

工程痛点描述

工业现场三相电机数量多、分布广，传统热继电器保护精度低、无通信功能，无法远程监测电机状态；独立保护 + 控制方案接线复杂、成本高，故障排查耗时，易导致非计划停机。

典型应用场景

1. 石油化工 – 泵与风机控制用于炼化装置的原料泵、循环风机、搅拌电机控制。集成化设计减少接线，精准保护避免电机烧毁，通信功能支持远程状态监测与故障预警。
2. 水处理 – 曝气与加药系统部署于污水处理厂的曝气风机、回流泵、加药泵控制。宽温设计适应潮湿环境，过载 / 堵转保护保障设备稳定，降低维护频次。
3. 冶金行业 – 辊道与冷却泵控制用于热轧 / 冷轧生产线的辊道电机、冷却水泵控制。高抗干扰能力适应强电磁环境，快速故障检测减少生产线停机时间。
4. 楼宇与基础设施 – 空调与给排水应用于大型商业建筑的空调风机、给排水泵控制。24V DC 供电适配楼宇控制系统，通信功能集成楼宇管理平台，实现能耗优化。

真实案例

案例：某化工园区电机控制系统升级2025 年 10 月，华东某化工园区 200 + 台电机原采用传统热继电器 + 接触器控制，存在保护不准、无远程监测、故障排查慢等问题，每月因电机故障停机 3-5 次，损失超百万。

改造方案：更换为 ABB 1SAJ520000R0101 控制器，每台电机配置 1 台，通过 Modbus RTU 组网接入 DCS 系统，实现集中监控与远程参数设置。改造周期 2 个月，投入约 80 万。

改造后，电机故障停机降至 0，保护动作准确率提升至 99%，维护效率提升 70%，年减少损失超 800 万，1 年收回改造成本。

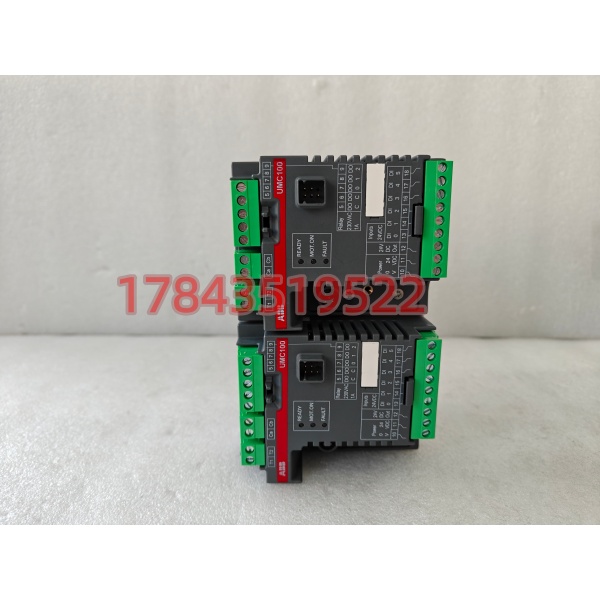

ABB 1SAJ520000R0101

质量检测 SOP（透明化流程）

1. 入库验收检测
   • 核对原厂装箱单、序列号，官网查询真伪
   • 外观检查：无划痕、无变形、无锈蚀，端子完好
   • 附件核对：说明书、合格证、质保卡齐全
2. 上机功能测试
   • 测试环境：ABB UMC100 测试机架 + 24V DC 电源
   • 通电自检：LED 指示灯正常，无报错
   • 通信测试：Modbus RTU 通信正常，数据交互稳定
   • 保护测试：模拟过载 / 断相故障，脱扣动作精准
   • 老化测试：连续运行 24 小时，温升正常（≤40°C）
   • 生成带序列号的测试报告，附测试照片 / 视频
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试≥10MΩ
   • 耐压测试：1000V AC/1 分钟无击穿
   • 功耗测量：24V DC 下功耗稳定≤9W
4. 固件验证
   • 读取固件版本（如 V2.3.1），记录备案
   • 配置参数备份，DIP 开关设置拍照留存
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 纸箱包装
   • 附测试报告复印件，便于客户核验

技术避坑指南（老师傅经验）

1. 供电电压不匹配
   • 问题：误接 220V AC 电源，导致模块烧毁
   • 避坑：该模块为24V DC 专用，接线前用万用表确认电源电压；电源容量≥1.5A，留 20% 余量
   • 案例：见过工程师误接 220V，模块瞬间冒烟，直接报废
2. 电流范围选择错误
   • 问题：电机电流超过 63A 仍直接接入，导致模块损坏
   • 避坑：≤63A 直接接线；＞63A 必须配 ABB CT4L/CT5L 系列外部互感器，按比例设置参数
   • 提醒：互感器变比需与模块设置一致，否则保护失效
3. 通信参数配置错误
   • 问题：Modbus 地址、波特率设置冲突，导致通信失败
   • 避坑：更换前拍照记录旧模块通信参数；新模块按照片设置，地址避免重复；终端电阻仅总线两端设置为 ON
   • 经验：现场最常见错误是波特率不匹配，排查优先核对 9600/19200 设置
4. 安装环境不符合要求
   • 问题：安装于高温、潮湿、强腐蚀环境，导致模块寿命缩短
   • 避坑：工作温度控制在 – 25°C~+60°C；避免潮湿（湿度≤90% 无凝露）；远离腐蚀性气体；强电磁环境加装屏蔽
   • 警示：曾有现场安装于锅炉旁，环境温度超 70°C，模块 3 个月故障
5. 静电防护不到位
   • 问题：冬季干燥环境操作，静电击穿模块内部芯片
   • 避坑：操作前佩戴防静电手环，在防静电垫上拆装；模块存放于防静电袋
   • 教训：见过工程师冬季徒手安装，模块通电后无反应，检测为静电击穿，损失超 5000 元

记住这几点，能省下 90% 的返工时间，避免不必要的损失。

安装与接线指南（30 分钟快速更换）

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 通知生产部门停机，确认电机断电
2. 断开控制回路 24V DC 电源，等待 5 分钟放电
3. 佩戴防静电手环，准备万用表、螺丝刀、标签纸

备份工作：

• 拍照记录旧模块接线端子、DIP 开关位置
• 记录通信参数（地址、波特率）、保护参数（电流、脱扣等级）

阶段二：拆卸旧模块（5 分钟）

1. 松开端子螺丝，按标签拆除所有线缆
2. 向下按压 DIN 导轨卡扣，垂直拔出模块
3. 检查背板导轨有无变形，清理灰尘

阶段三：安装新模块（10 分钟）

1. 核对型号：确认新模块为 1SAJ520000R0101
2. 配置复刻：按照片设置 DIP 开关（通信地址、波特率、终端电阻）
3. 垂直插入导轨，听到 “咔哒” 声确认固定
4. 按标签恢复接线，端子螺丝拧紧（0.5N・m）
5. 自检：接线无松动、DIP 开关正确、模块固定牢固

阶段四：上电测试（5 分钟）

1. 测量 24V DC 电源正常（±10%），无短路
2. 上电：RUN 绿灯常亮，无 ERR 红灯报警
3. 连接上位机，扫描 Modbus 地址，通信正常
4. 下载保护参数，模拟启动电机，运行正常
5. 运行 30 分钟无报警，记录更换信息

常见问题解答（FAQ）

Q1：这个模块支持热插拔吗？A：不支持。UMC100-FBP.0 需断电更换，热插拔可能导致背板损坏或模块烧毁。需不停机时，建议配置双电机回路，切换后更换。

Q2：1SAJ520000R0101 和 UMC100-FBP.0 是什么关系？A：1SAJ520000R0101 是订货号，UMC100-FBP.0 是型号，两者对应同一产品，采购时可通用。

Q3：最大能控制多大功率的电机？A：直接控制最大 63A（约 30kW/380V）；配外部互感器可扩展至 800A（约 400kW/380V），需匹配对应互感器变比。

Q4：可以直接替换旧款 UMC100 模块吗？A：同型号可直接替换，需核对固件版本（建议 V2.0 及以上）；旧款 .1/100.2 需重新设置参数，通信接线一致。

Q5：质保期多久？售后有保障吗？A：全新原装提供12 个月质保，非人为损坏免费维修或更换。支持出厂检测报告、序列号官网核验，可提供测试视频 / 照片，售后响应 24 小时内。

Q6：和传统热继电器相比，优势在哪？A：①保护精度高（±1%），热继电器 ±10%；②带通信，可远程监控；③故障诊断精准，记录故障原因；④寿命长（10 万次），热继电器 1 万次；⑤集成控制，减少接触器接线，成本更低。
