描述
产品深度介绍

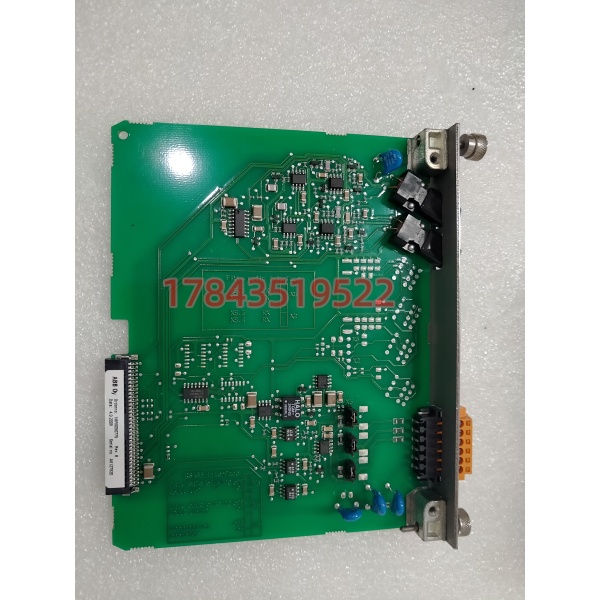

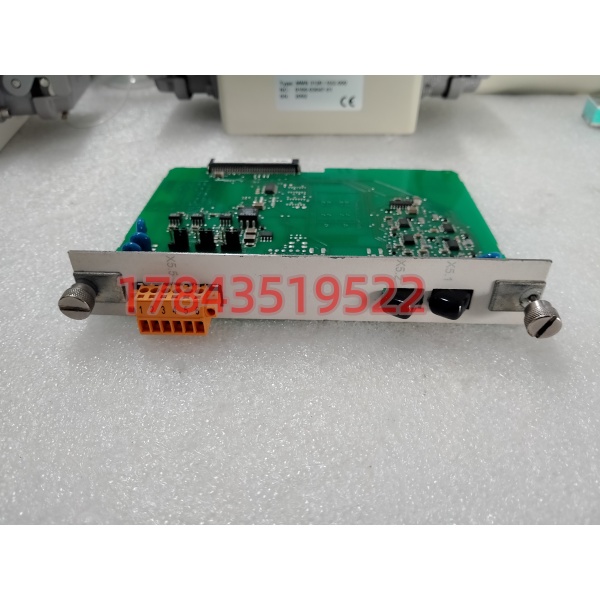

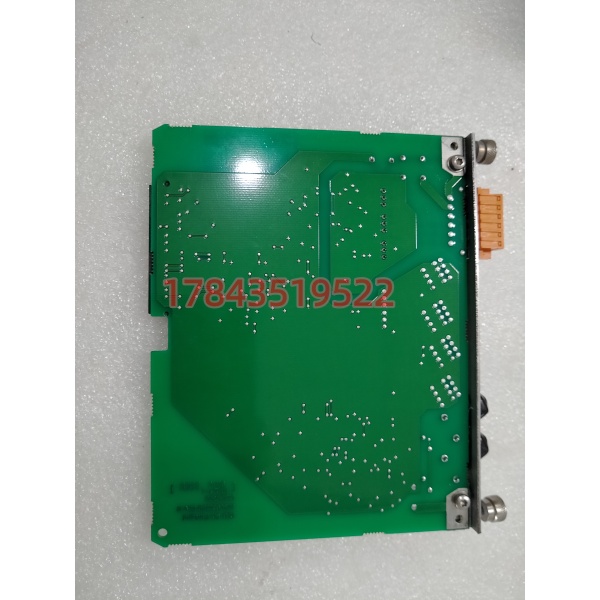

ABB 1MRS050729 是专用于 REF615 系列继电保护装置的内置电源模块，作为系统供电核心，负责将变电站电池或交流输入转换为稳定的 5V 逻辑电源与 24V I/O 电源，为 CPU、模拟量采集、数字量输出等单元供电。采用 DC-DC 隔离设计，有效抑制接地回路干扰，保障变电站复杂电磁环境下的运行稳定性。模块具备输入宽范围自适应、输出过压过流保护功能，电压偏离 5% 时触发故障告警，支持冗余电源无缝切换（<10ms），确保保护系统不间断运行。适用于电力变电站、电网自动化等对供电可靠性要求严苛的场景，是 REF615 装置的核心备件。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 产品型号 | 1MRS050729 |
| 适配系列 | REF615 继电保护装置 |
| 输出电压 | +5 V DC（逻辑）、+24 V DC（I/O） |
| 输入电压 | 宽范围直流 / 交流（变电站电池 / 市电） |
| 隔离电压 | 2,500 V DC（输入 – 输出） |
| 冗余切换 | 支持，无扰动切换 <10 ms |
| 保护功能 | 过压、过流、过热、反接保护 |
| 故障告警 | 输出异常 >5% 触发报警信号 |
| 工作温度 | -40°C ~ +70°C |
| 安装位置 | REF615 机箱后部背板 |
| 尺寸 | 标准插件式（适配 REF615 机架） |
| 重量 | 约 0.8 kg |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认装置所在间隔已停电，悬挂安全警示牌
- 断开 REF615 装置外部直流 / 交流输入电源
- 等待 5 分钟，待内部电容放电完毕
工具准备
- 防静电手环、防静电垫
- 十字 / 一字螺丝刀
- 万用表（测电压 / 通断）
- 标签纸、记号笔、手机（拍照）
备份工作
- 拍照记录原模块接线端子、固定位置
- 记录装置运行状态（正常 / 告警）
- 导出装置配置文件（如有）
阶段二：拆卸旧模块（预计 7 分钟）
- 打开装置后门，找到电源模块位置
- 标记并依次断开输入 / 输出端子线缆
- 松开模块固定螺丝 / 卡扣
- 平稳拔出模块，避免触碰背板针脚
- 检查背板连接器有无变形、积尘
⚠️ 注意：禁止带电插拔，防止短路烧毁模块。
阶段三：安装新模块（预计 10 分钟）
- 佩戴防静电手环，取出新模块，核对型号 1MRS050729
- 对准背板插槽，平稳推入至卡扣 / 螺丝固定位
- 紧固固定螺丝（适度，勿过度用力）
- 对照照片 / 标签，恢复所有接线，确保端子紧固
- 检查接线正负极、通讯线序无误
自检清单
- 模块型号正确、安装到位
- 输入 / 输出接线正确、无松动
- 无异物遗留机箱内
阶段四：上电测试（预计 15 分钟）
上电前
- 万用表测量输入电压正常（符合装置规格）
- 检查输出端子无短路
上电步骤
- 闭合装置输入电源，观察模块指示灯
- 绿色常亮：5V/24V 输出正常
- 红色闪烁：输入异常 / 输出过载 / 故障
- 查看 装置面板：电源灯亮、无电源告警
- 进入装置菜单，检查电源状态、电压值正常
- 模拟冗余切换（如有），确认切换无扰动
- 连续运行 30 分钟，监控温度、电压稳定
故障提示
- 红灯常亮：检查输入电压、接线、负载是否短路
- 输出电压偏低：负载过大或模块故障
- 装置报电源故障：核对模块型号、固件兼容性
常见问题解答 (FAQ)
Q1: 1MRS050729 支持热插拔吗？更换必须断电吗？A: 绝对不支持热插拔。作为高压继电保护装置电源，带电插拔会引发短路、电弧，损坏模块、背板甚至整个装置。更换前必须完全断开装置所有外部电源，并等待电容放电。
Q2: 这个电源模块可以用在其他 ABB 保护装置上吗？A: 仅适配 系列，与 REF542、RET670、REL670 等型号不兼容。硬件接口、电压规格、通讯协议均不同，不可跨系列替换。
Q3: 输出 5V 和 24V 分别给什么供电？坏一个会怎样？A:
- 5V：给 CPU、内存、通讯芯片等逻辑电路供电
- 24V：给数字量输入 / 输出、继电器、模拟量采集供电任一回路故障都会导致装置无法正常工作：5V 失效会死机，24V 失效会导致 I/O 与继电器无法动作。
Q4: 可以单模块运行吗？冗余电源有什么用？A: 可单模块独立运行。冗余配置（双 1MRS050729）可实现一路故障时另一路无缝接管（<10ms），不影响保护功能，适用于不允许停电的关键变电站间隔。
