描述
产品深度介绍

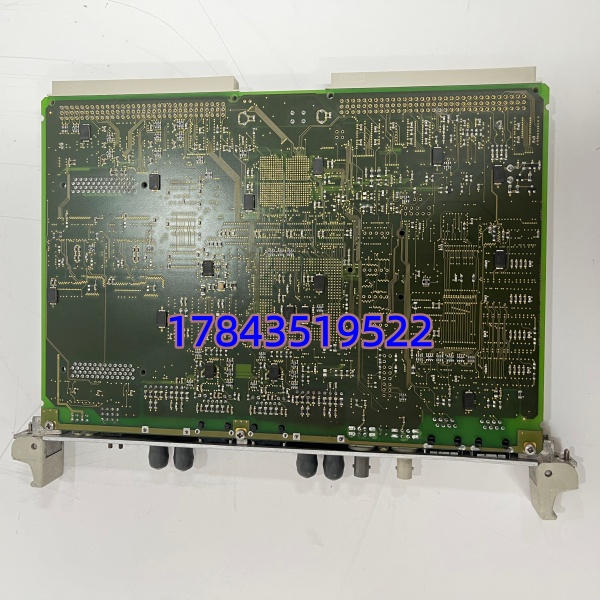

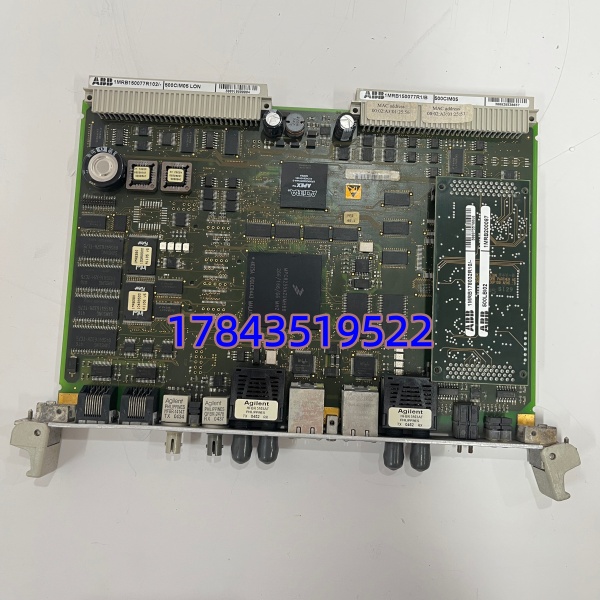

ABB 500CIM05（1MRB150077R1B）是 ABB AC500 PLC 与 800xA DCS 系统的高性能通信接口模块，作为工业网络的 “桥梁”，负责主控系统与现场设备的数据交换。
该模块集成多类型物理接口，支持主流工业协议，可同时接入以太网、串口与现场总线网络，实现 PLC、变频器、仪表、HMI 及第三方设备的异构组网。独立通信处理器设计，减轻主控负荷，适合电力、化工、冶金等恶劣工况下的高可靠通信场景。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 500CIM05 |
| 订货号 | 1MRB150077R1B |
| 供电 | 24VDC ±10%，功耗≤3W |
| 以太网接口 | 2×RJ45，10/100/1000Mbps 自适应 |
| 串口 | 4×RS485（端子式） |
| 总线接口 | 1×CANopen、1×PROFIBUS-DP |
| 支持协议 | TCP/IP、PROFINET、EtherNet/IP、Modbus TCP、Modbus RTU、CANopen、PROFIBUS-DP |
| 工作温度 | -20℃ ~ +65℃ |
| 尺寸 | 138×89×25.4mm |
| 重量 | 约 300g |
| 安装方式 | DIN 导轨 / AC500 机架 |
质量透明化检测流程
- 入库验收：核验原厂装箱单、序列号防伪查询，检查外观无腐蚀划痕，核对说明书、合格证
- 上机测试：ABB AC800M 机架 24 小时运行测试，检测 LED 状态、通讯握手、I/O 全量程模拟、负载温升
- 电气检测：500V 摇表测绝缘电阻＞10MΩ，接地连续性测试
- 固件验证：读取固件版本并记录，备份配置文件
- 包装出库：防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件与系统不一致，导致通讯超时
- 避坑：更换前记录原固件版本，采购时明确版本范围，必要时刷新固件
- 案例：项目中因固件从 V2.8 升至 V3.1，协议差异导致通讯中断，耗时 2 天排查
- DIP 开关配置错误
- 风险：地址、波特率、终端电阻设置错误，网络瘫痪
- 避坑：更换前拍照记录开关位置，新模块严格复刻，总线终端电阻仅两端各设 1 个
- 提醒：拍照！拍照！拍照！重要的事说三遍
- 电源容量不足
- 风险：模块功耗叠加导致电源过载，系统不稳
- 避坑：计算总功耗留 20% 余量，不足时增配电源
- 参考：单模块功耗≤3W，多模块并联需核算总负荷
- 静电击穿（ESD）
- 风险：冬季干燥无防护操作，模块烧毁
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 警示：见过工程师未做防护，通电后模块冒烟，损失超千元
