描述
产品详情

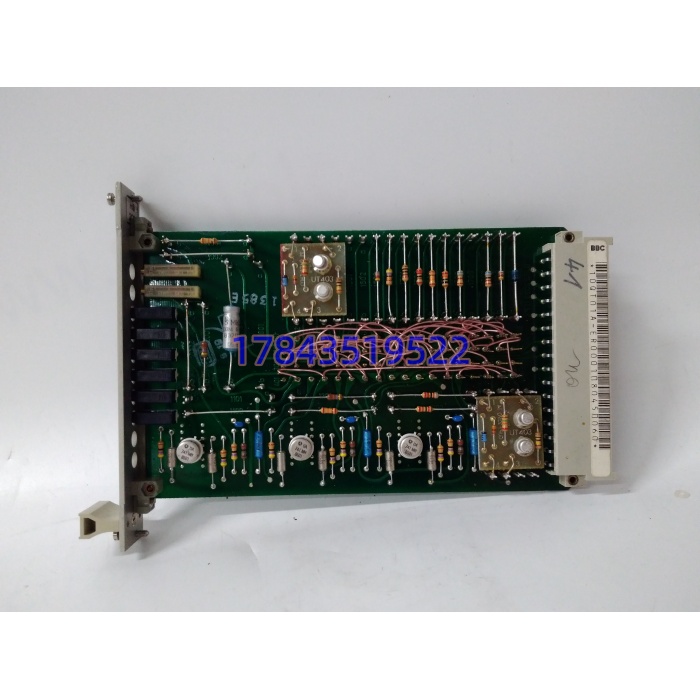

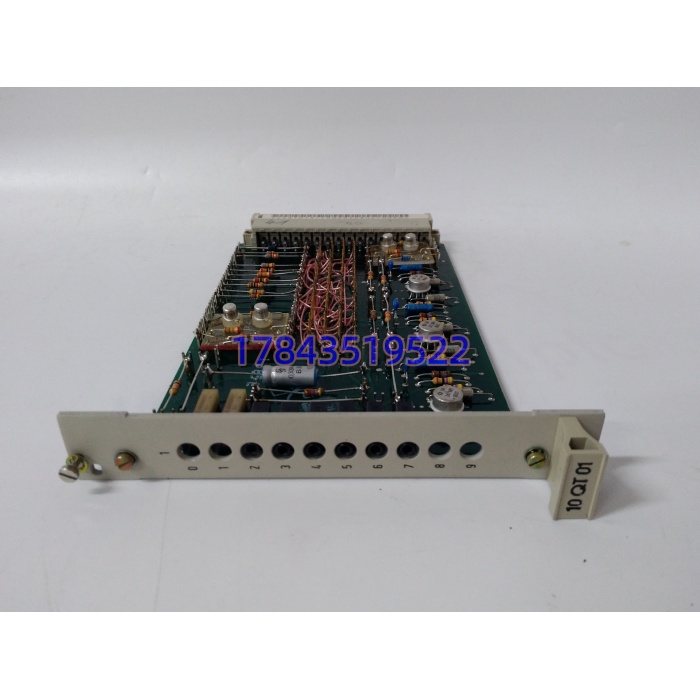

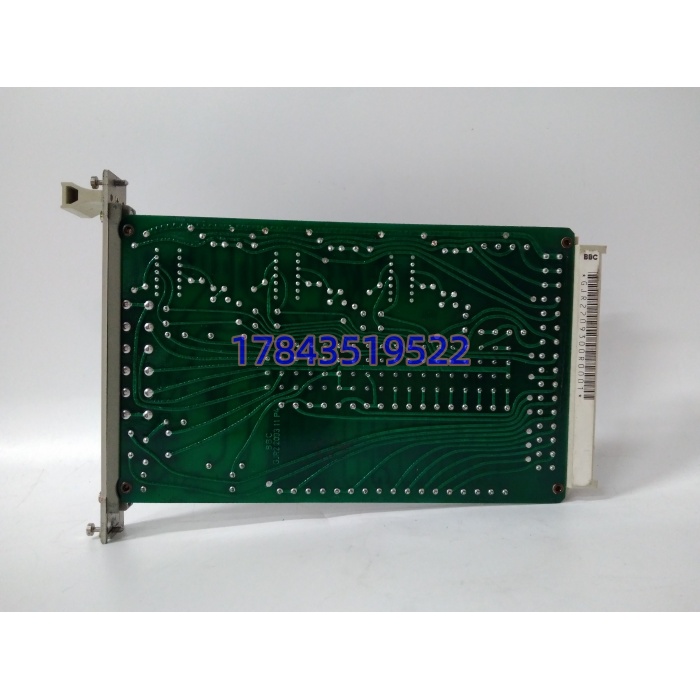

・型号：10QT01 GJR2209300R0001、10QT01A-ER0001
・品牌：ABB
・系列：Procontrol
技术参数
- 部件编码：GJR2209300R0001
- 完整订货号：10QT01A-ER0001
- 输出类型：无源继电器触点输出
- 通信接口：背板并行总线
- 安装方式：标准 DIN 导轨安装
- 触点负载：适配常规工业低压信号负载
- 工作环境温度：0℃ ~ +55℃
- 防护等级：IP20（仅限机柜内部使用）
- 绝缘标准：符合 IEC 61131-2 工业控制规范
- 模块形态：紧凑型插卡式结构
- 冷却方式：自然风冷，禁止密闭无通风安装
产品介绍
现场实测发现，这套 10QT01 模块大量运行在早年投产的 ABB Procontrol 成套控制系统中，多用于电厂、造纸生产线的阀门、声光报警器这类开关点位控制。严格来说，该型号早已进入原厂停产清单，不再接受新订单采购，市场流通货源基本以存量备件为主。模块依靠背板总线与主控制器交互，继电器无源触点可以隔离系统内部回路与外部现场线路，降低外部短路冲击主控单元的概率。和同期晶体管输出卡件对比，它不限制现场电源极性，现场改造布线灵活性更高。短板同样明显：继电器存在机械寿命上限，高频动作工况下损耗速度明显快于固态输出模块。
替换与升级建议
✅ 直接替换10QT01 GJR2209300R0001 与 10QT01A-ER0001 为同物料不同标注名称，硬件结构、背板引脚完全一致，无需修改接线、不用调整程序配置，可直接插拔更换。
⚠️ 软件兼容（需改配置）同系列新型号输出卡：总线协议存在小幅迭代，上机后需要工程师使用配套组态软件重新扫描硬件，更新 IO 地址映射，现场调试工作量中等。
❌ 硬件不兼容其他系列 ABB 输出模块（如 Advant 系列卡件）背板插槽尺寸、通讯协议互不通用，无法原位安装，需要同步改造机柜布线、重做控制逻辑，改造成本偏高。
补充提示：原厂无全新量产替代型号，大规模改造项目建议评估整套控制系统升级方案。
常见问题解答
- 10QT01 和 10QT01A-ER0001 是同一块卡吗，可以直接互换？答：属于同一个物料，只是标注形式不同，硬件引脚、触点定义完全一致，断电后直接插拔替换即可，无需改动程序。
- 这块模块还能向原厂下全新订单吗？答：该型号已经停产，原厂不再生产，市面上货源均为库存备件，库存数量持续缩减，长期项目建议提前规划系统改造方案。
- 继电器触点频繁抖动，是不是模块故障？答：优先排查外部线路干扰与负载电流，模块内部继电器老化也会引发该现象；不建议用此模块驱动频繁启停设备，会大幅缩短使用寿命。
- 到货质保周期多久？答：现货备件常规提供标准质保周期，具体时限可咨询客服；拆机件与全新库存质保条款存在区别，下单前务必确认。
- 上机前有没有必须留意的操作要点？答：插拔模块前务必切断机柜背板电源；带电热插拔极易损坏背板通讯回路。同时做好防静电措施。
- 模块能驱动多大负载？超出规格会有什么后果？答：严格按照原厂手册触点容量选型，长期超载会粘连继电器触点，出现不受控持续输出，引发现场工艺风险。
- 如果批量找不到 10QT01 备件，有什么备选思路？答：短期依靠现货库存维持生产；长期方案有两种，一是增设中间继电器转接改造点位，二是统筹整套控制系统升级，规避后续备件断供风险。
