产品深度介绍

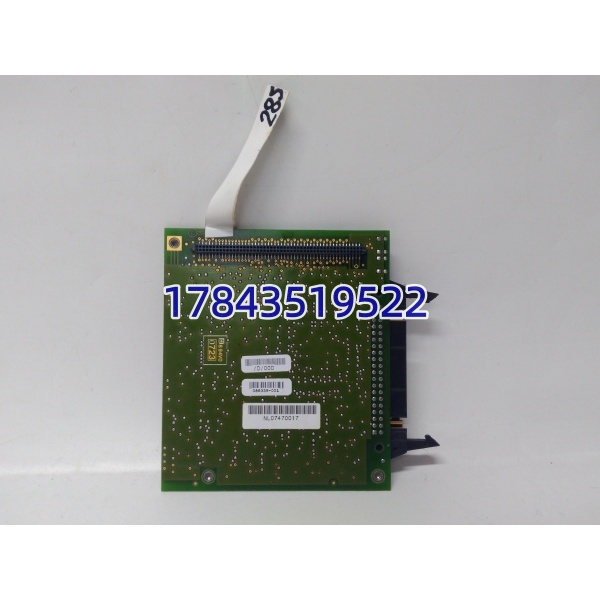

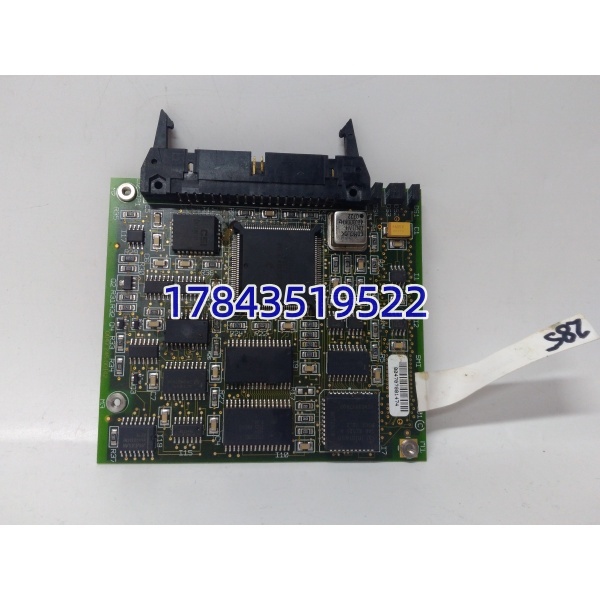

086339-001 是 ABB MICRO-101 平台专用混合采集板卡，适配生产线、水处理、小型电厂辅控机柜，单块板集成多路模拟、数字采集与继电器输出，无需搭配多块专用 I/O 卡，精简控制柜布线与备件种类。板卡内置 16 位高精度信号调理电路，输入、输出、电源三相互隔离，可抵御变频器、接触器启停带来的电磁杂波；自带 RS485 Modbus-RTU 总线接口，可多块板卡并联组网，适配中小型 PLC 系统做远程信号采集。板卡预留硬件拨码设置站地址、总线终端电阻，单通道具备短路、过压自保护，PCB 喷涂防潮三防涂层，适配车间多粉尘、温湿度波动工况，是存量 MICRO-101 设备故障替换核心备件。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整物料编码 | 板卡型号 086339-001，机身序列号 004707001474，系列 MICRO-101 |
| 模拟输入通道 | 4 路，支持 – 10~+10V 电压信号，输入阻抗≥100 kΩ，16 位分辨率，精度 ±0.1% FS |
| 数字输入通道 | 8 路，DC24V NPN/PNP 通用，响应时间≤1 ms |
| 模拟输出通道 | 2 路，0~10V 电压输出，输出阻抗≤100 Ω，16 位分辨率，精度 ±0.2% FS |
| 继电器输出通道 | 4 路常开触点，触点容量 AC250V/3A、DC30V/3A，动作响应≤10 ms |
| 通讯接口 | RS485，Modbus-RTU，波特率 1200~19200bps 可调，内置 120Ω 终端电阻拨码 |
| 隔离等级 | 输入、输出、电源之间 2500V AC 一分钟电气隔离 |
| 供电规格 | DC24V±15%，满负载整机功耗≤5 W |
| 硬件保护 | 单通道短路自切断、输入过压硬件闭锁，故障解除自动恢复 |
| 运行温区 | -20 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃，无冷凝环境 |
| 安装方式 | 标准欧卡机架插槽插拔安装 |
核心卖点与差异化
- 一体化混合通道设计，同时处理模拟输入输出、数字输入、继电器输出，可替代 4 种单功能 I/O 板，降低备件库存资金 30% 以上。
- 三向电气隔离架构，工业变频环境下模拟量数值无随机漂移，减少无效报警频次。
- Modbus-RTU 总线多节点并联组网，单条总线最多挂载 32 块板卡，精简现场布线工作量。
- 出厂全通道 24 小时满载老化测试，可提供完整纸质检测报告，满足工厂设备运维审计存档要求。
- 现货库存充足，对比原厂 10~16 周订货周期，国内主流厂区最快 48 小时送达现场，规避产线停机损失。
- 提供 12 个月完整质保，出厂硬件通道、通讯回路故障免费换新，远程协助现场总线拨码、上位点位调试。
替换与升级建议
✅ 直接替换（无需改动接线、程序）
- 同型号 086339-001 MICRO-101 板卡差异：仅机身序列号区分生产批次，通道电路、背板引脚、总线协议完全一致，上机仅需同步总线站地址即可投运成本：相比原厂采购价差约 – 38%，现货当日可发货
⚠️ 软件兼容（需重新匹配总线地址与点位映射）
- MICRO-100 初代基础采集板差异：无继电器输出通道，模拟量分辨率 12 位；替换后需在上位 PLC 程序删减输出点位，重新配置 Modbus 寄存器地址工作量：单块板参数配置耗时 20~30 分钟，现场线缆无需改动
❌ 硬件不兼容（不推荐直接替换，需改机架与布线）
- ABB AC31 系列独立 I/O 模块原因：背板插槽尺寸、端子针序、通讯协议完全不同，整套更换需重新压线布线、改写全部采集程序，工时超 1 天建议：存量 MICRO-101 系统故障优先选用 086339-001 原型号，不跨系列混用模块
