产品深度介绍

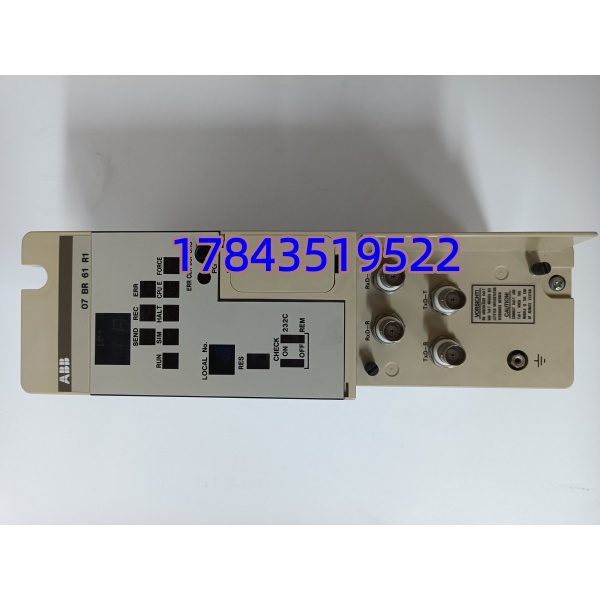

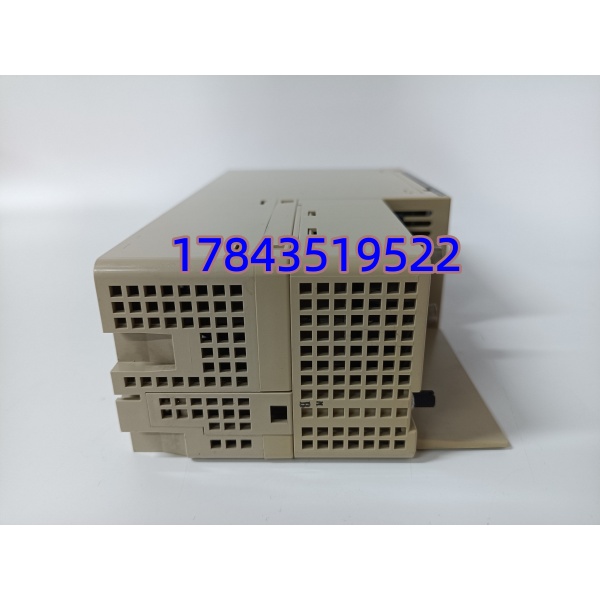

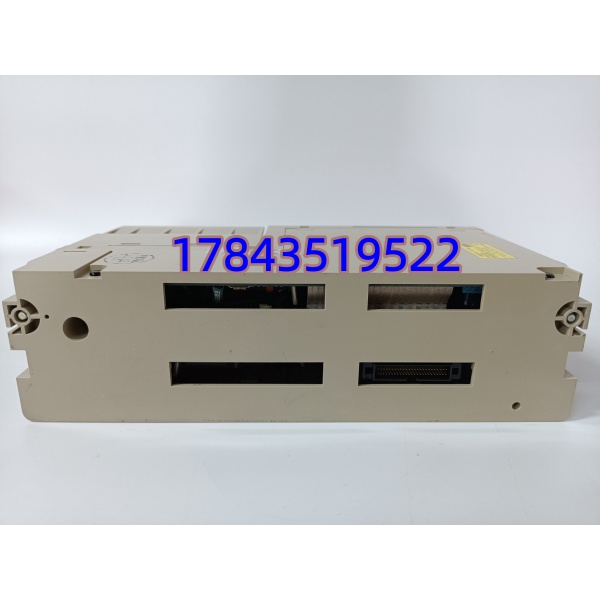

ABB 07BR61R1 物料号 GJV3074376R1 是 AC800M 平台专用 MasterBus300 总线中继模块，专门解决大型厂房、电厂、化工装置远程 I/O 分站布线距离超限的痛点。原生 MasterBus300 背板总线仅支持 12 米内信号稳定传输，异地控制柜、机组本地 I/O 分站布线超出距离后会出现报文丢包、CPU 报总线故障。模块内置独立信号再生电路，光纤通道隔离强弱电，接收衰减总线信号后重新整形放大，将有效通讯距离拓展至百米级别；双光纤通道可分别对接本地主控机架与远端 I/O 扩展机架，不改动原有 CPU、I/O 卡件组态程序，仅需新增总线拓扑配置即可投入使用。面板集成三色状态指示灯，运维可直观判断总线收发、模块运行、链路故障状态；支持机架带电热插拔，更换中继模块无需整套 DCS 停机，大幅降低连续生产装置检修停工时长。同系列 07BR60、07BR62 中继芯片时序、光纤驱动电路存在差异，长距离扩展场景不可混用替换。
应用场景与行业案例
工程痛点现场远程 I/O 控制柜与主控室相距 30~80 米，直接铺设 MasterBus300 铜缆总线超出 12 米上限，系统频繁报总线离线、测点数值跳变；更换整套远程 PLC 分站改造成本高、停机调试周期长达数天；普通信号放大器无硬件再生功能，强电磁车间长线缆仍存在信号失真。07BR61R1 光纤中继隔离放大，兼容原有全部 AC800M 硬件，低成本实现远距离分站组网。
典型应用场景
- 火力发电厂 – 汽机辅机、锅炉脱硝远程 I/O 分站汽轮机房、脱硝装置控制柜与主控中控室相距 40~70 米，光纤中继隔绝励磁机、大功率风机电磁干扰，稳定采集温度、振动、阀门反馈信号。
- 石油炼化行业 – 精馏、加氢装置就地控制站连续化工装置分区布置 I/O 机架，单套中继延伸总线至 90 米，多套分站链式组网，无需新增独立 CPU 控制器。
- 水处理大型水厂 – 取水、沉淀池异地自控柜厂区占地范围广，远程加药、过滤分站布线超长，光纤隔离规避动力线缆地环路干扰，模拟量测点无漂移跳变。
- 冶金钢厂 – 高炉除尘、循环水泵就地控制机架变频器密集强干扰厂房，1500V 通道隔离杜绝总线通讯乱码，保障除尘风机联锁信号稳定传输。
- 水泥建材行业 – 原料磨、窑尾高温就地 I/O 柜高温粉尘控制柜环境，模块宽温域稳定运行，解决车间长距离总线通讯失效问题。
真实现场案例今年上半年，华中某自备电厂 300MW 机组脱硝装置就地 I/O 柜距离主控机架 65 米，直接铺设 MasterBus 铜缆后 DCS 持续报总线故障，脱硝阀门反馈信号频繁丢失，环保指标波动超标。原厂方案新增一套小型 AC800M 分站，停机改造需 5 天，改造成本高昂。项目采购全新 07BR61R1 GJV3074376R1 总线中继模块，出库完成光纤总线收发、长距离信号仿真、24 小时满载老化测试并附带测试日志发货。现场机架空余槽位加装中继，光纤线缆对接主控与脱硝就地柜，Control Builder M 仅修改总线拓扑参数，2 小时调试完成投用。改造后连续运行 4 个月无一次总线离线告警，厂区另外两套锅炉脱硝分站同步备货同款中继模块，完成全线远距离 I/O 改造。
技术避坑指南
1. 07BR61R1 与 07BR60/07BR62 同系列混用问题：三款中继光纤驱动、信号再生时序硬件不同，错装后总线信号无法整形，远端 I/O 完全失联，CPU 持续报总线严重故障。避坑要点：
- 布线距离超过 30 米必须选用 07BR61R1 GJV3074376R1，短距离室内机柜互联可选用 07BR60
- 上机前核对机身完整型号与物料编码，后缀、编号不一致禁止通电测试真实案例：水泥厂运维误用 07BR60 替换远距离脱硝分站中继，整套就地 I/O 全部离线，停机排查一整天才完成模块更换。
2. MasterBus 光纤端面脏污、卡扣未锁死问题：光纤接头积灰、插头未完全卡紧，光信号衰减超标，总线随机断连，测点数值间歇性丢失。避坑要点：
- 拆装前使用专用光纤清洁棉擦拭端面，安装到位听到卡扣锁死声响后轻拉确认无松动
- 粉尘厂房每季度拆下光纤接头清洁维护，避免积灰遮挡光路
3. 多中继链式组网无拓扑配置问题：多块 07BR61R1 串联远程分站，软件未修改总线拓扑参数，CPU 识别不到远端 I/O 卡件，程序下装报错。避坑要点：
- 每增加一块中继模块，在 Control Builder M 中更新 MasterBus 拓扑树，同步下载硬件配置
- 链式组网首尾中继总线端子无需额外 120Ω 电阻，模块内置匹配电路
4. 控制柜内部长期超温运行问题：机柜散热风扇故障，内部温度长期高于 60℃，光纤收发芯片加速老化，半年后通讯频繁失效。避坑要点：
- 控制柜加装散热风扇，稳定控制内部运行温度≤50℃
- 年度大修时清理模块壳体散热风道粉尘，保证散热通畅
