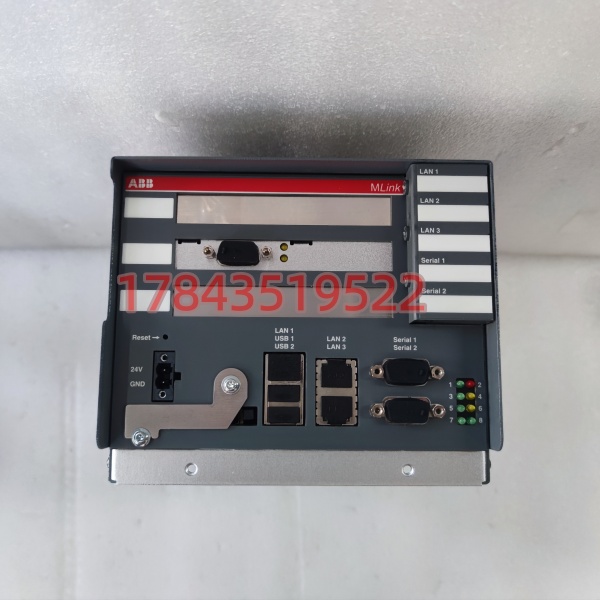

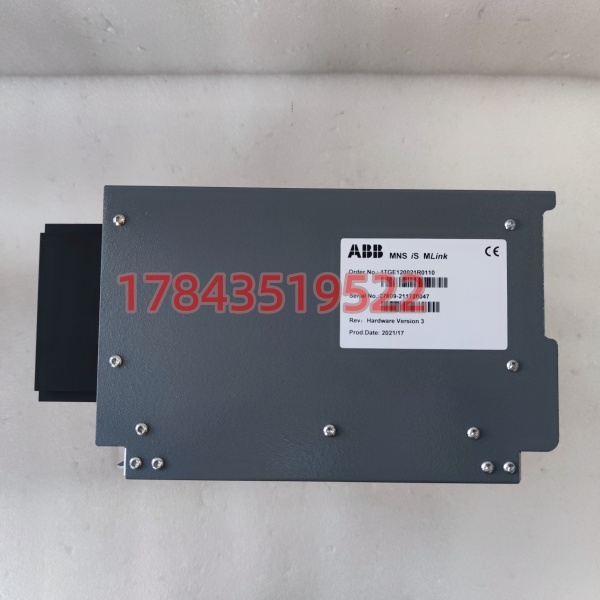

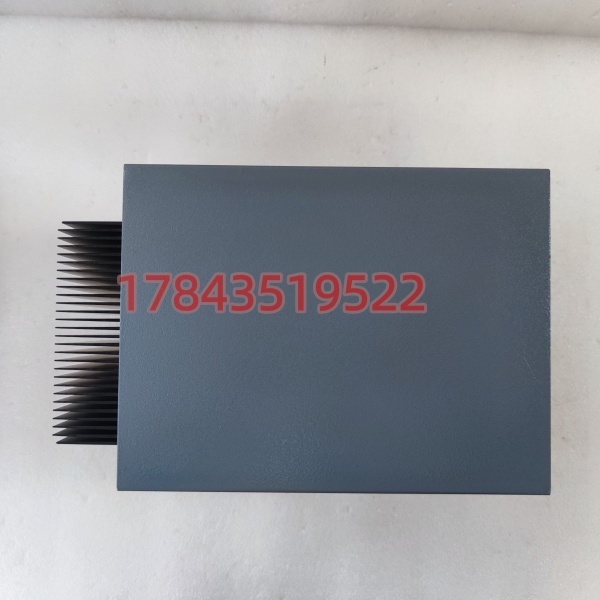

AABB 1TGE120021R0110 | MLink 高速脉冲单元 工业通讯网关模块

描述

产品深度介绍

ABB 1TGE120021R0110 是 ABB MLink 系列的高速脉冲单元与通讯网关模块，专为工业自动化高精度控制场景设计。模块集成高速脉冲处理与多协议转换功能，可接收 SSI 编码器信号并输出高频脉冲，同时支持 Profibus、Modbus RTU/TCP、Ethernet/IP 等主流工业协议，实现不同设备间的数据互通与精准控制。

该模块具备强抗干扰能力，适应恶劣工业环境，广泛应用于机器人控制、自动化生产线、精密测量设备等领域。作为系统核心控制与通讯部件，它能提供稳定高速的脉冲信号，保障设备运动控制的精度与实时性，提升生产效率与产品质量。

ABB 1TGE120021R0110

关键技术规格

ABB 1TGE120021R0110

应用场景

1. 机器人控制领域为工业机器人提供高精度脉冲信号，控制关节运动轨迹，保障定位精度与运动平稳性，适配焊接、搬运、装配等工业机器人应用。
2. 自动化生产线用于电子制造、汽车装配等生产线的高速精确定位控制，实现物料输送、部件组装的精准同步，提升生产线运行效率。
3. 精密测量设备在坐标测量机、激光干涉仪等设备中，生成并处理高速脉冲信号，实现高精度尺寸测量与位置校准，保障测量结果准确性。
4. 工业通讯转换作为不同协议设备间的通讯网关，实现 PLC、伺服驱动器、传感器等设备的数据互通，解决多设备组网通讯兼容性问题。

质量透明化 SOP

1. 入库验收检测

• 来源追溯：核对 ABB 原厂序列号、批次，查验装箱单与出厂合格证，确保渠道正规。
• 外观检查：金属外壳无变形、无锈蚀，接口无磨损、无氧化，螺丝无松动，密封完好。
• 附件核对：原厂说明书、配置参数表、驱动光盘齐全。

2. 上机功能测试

• 测试环境：ABB MLink 系列原厂测试机架，配套 24V DC 稳定电源及多协议测试软件。
• 测试内容：
  • 通电自检：电源指示灯常亮，通讯指示灯正常闪烁，无报错告警。
  • 脉冲测试：接收 SSI 编码器信号，输出高频脉冲，信号稳定无丢失、无畸变。
  • 通讯测试：分别连接 Profibus、Modbus、Ethernet/IP 设备，测试数据传输稳定，无丢包、无延迟。
• 测试记录：生成完整测试报告，提供测试过程视频 / 照片供客户核验。

3. 电气参数测试

• 电压测试：24V DC 供电，电压波动 ±15% 范围内模块正常工作，无异常发热。
• 绝缘测试：模块外壳与电路绝缘电阻＞10MΩ，符合工业安全标准。

4. 固件验证

• 固件版本读取并记录，确认兼容对应系统固件版本，无版本冲突问题。
• 配置文件备份，记录默认通讯参数、脉冲输出参数设置。

5. 最终质检与包装

• 质检员签字确认，张贴 QC 合格标签，标注检测日期。
• 防静电袋密封，外加气泡膜与硬纸箱加固，防止运输过程中静电损伤与磕碰损坏。

ABB 1TGE120021R0110

技术避坑指南

1. 供电电压不稳定

• 问题：24V DC 电源波动过大（超过 ±15%），导致模块工作异常、脉冲信号紊乱或通讯中断。
• 避坑：采用稳定 24V DC 工业电源，加装电源滤波器；模块供电回路单独布线，避免与大功率电机、变频器等设备共用电源。
• 案例：某项目因电源波动大，模块频繁报错，更换稳定电源并独立供电后，问题彻底解决。

2. 通讯协议配置错误

• 问题：协议参数（波特率、地址、数据位等）设置与配套设备不匹配，导致通讯失败、数据收发异常。
• 避坑：连接设备前，核对双方协议参数并保持一致；严格按照手册配置，修改参数后重启模块生效。

3. 脉冲信号干扰

• 问题：现场强电磁干扰（变频器、电机等）导致脉冲信号失真、丢失，影响控制精度。
• 避坑：脉冲信号线采用屏蔽双绞线，屏蔽层单端接地；信号线远离动力电缆，间距≥30cm；必要时加装信号隔离器。

4. 安装空间散热不良

• 问题：模块安装空间狭小、通风差，长期运行导致温度过高，触发过热保护或烧毁内部元件。
• 避坑：安装时预留≥15cm 散热空间，保持机架通风良好；避免模块紧贴其他发热设备，定期清理散热风道灰尘。

5. 静电防护不到位

• 问题：未做防静电措施，操作时静电击穿模块通讯芯片或脉冲处理芯片，导致模块报废。
• 避坑：操作前佩戴防静电手环，在防静电垫上操作；冬季干燥环境尤其注意，禁止直接接触模块接口与电路板元件。
