描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | DASO110 57120001-AT1 |
| 通道数 | 4 路独立模拟输出 |
| 输出信号 | 0-10V DC 或 0-20mA（每通道可选） |
| 精度 | ±0.05% 满量程 |
| 分辨率 | 12 位 / 16 位（依系统配置） |
| 电源 | 10-30V DC（典型 24V DC） |
| 工作温度 | -20°C ~ +60°C |
| 隔离 | 通道间隔离、与系统侧隔离 |
| 诊断 | 开路 / 短路检测、故障上报 |
| 尺寸（mm） | 约 225×210×18 |
| 重量 | 约 0.6 kg |
产品深度介绍

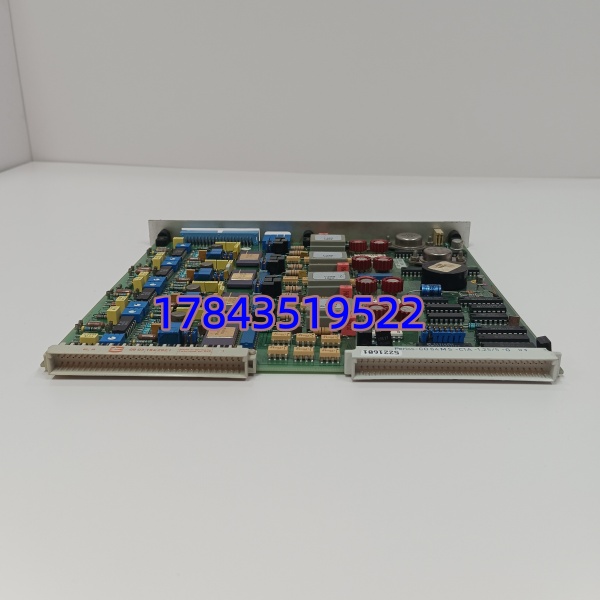

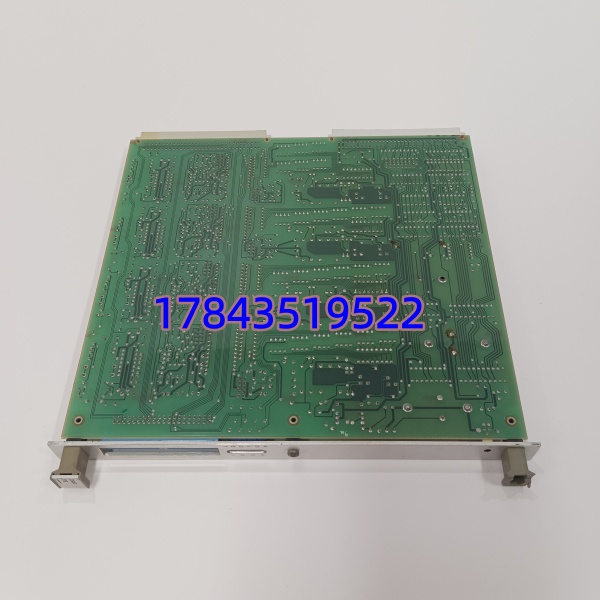

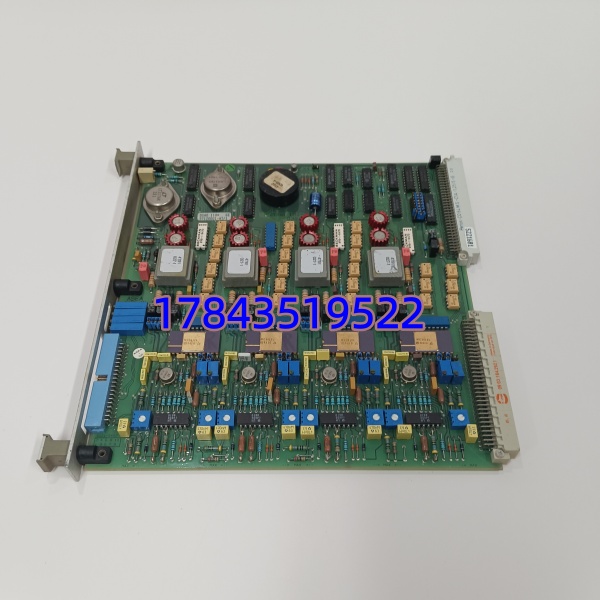

ABB DASO110 57120001-AT1 是 ABB Advant OCS 老款 DCS 系统常用的4 通道高精度模拟输出模块，属于 S100 I/O 家族。核心作用是把控制器发来的数字量，转换成现场设备能用的连续模拟信号，用于精准控制阀门开度、电机转速、加热功率等。
每通道可软件配置为0-10V 电压或0-20mA 电流输出，精度达 ±0.05%，满足化工、电厂等对调节精度要求高的场景。模块自带通道隔离与故障诊断，能有效抗干扰并快速定位现场断线、短路问题，减少排查时间。
应用场景与行业案例
老装置最怕 “控不准”—— 调节阀漂移、执行器抖动、温度压力不稳，往往是 AO 模块老化或精度不够导致。DASO110 就是为老系统稳定、精确调节而生。
典型应用场景
- 电力行业：火电厂锅炉给水阀、减温减压调节阀、磨煤机入口导叶控制。
- 石油化工：精馏塔回流阀、反应器温度 / 压力调节、压缩机防喘振阀控制。
- 冶金行业：加热炉温度控制、轧机液压伺服阀、冷却水量调节。
- 水处理：加药泵变频控制、pH/ORP 调节、沉淀池排泥阀控制。
- 造纸 / 制药：烘缸压力、浆料浓度、反应釜温度精密控制。
真实案例：某老电厂 DCS 改造
2024 年，华北一家服役超 15 年的 200MW 机组，原有模拟输出模块老化，阀门控制漂移大、温度波动频繁，影响经济性与环保指标。
改造方案：用ABB DASO110 57120001-AT1批量替换旧卡件，保留原系统架构与接线。
效果：
- 调节精度从 ±1% 提升到 ±0.05%，阀门线性度明显改善；
- 温度 / 压力波动减小，煤耗下降约 1.2 g/kWh；
- 故障报警减少 80%，维护人员不用频繁现场校准。
