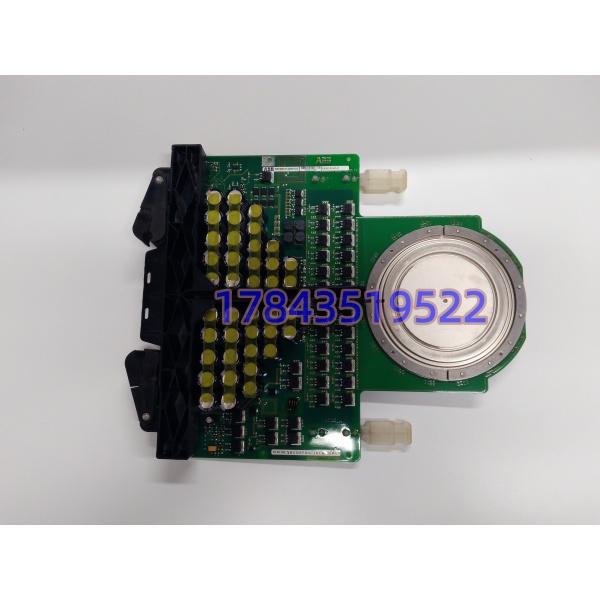

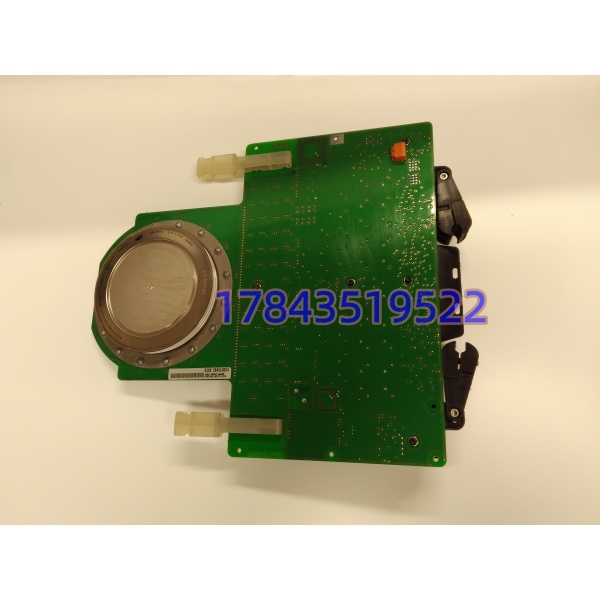

5SHX2645L0004 | ABB IGCT 功率器件 配套 3BHB003154R0101 驱动单元

描述

产品深度介绍

冶金轧机、矿井提升机配套的中压变频器一旦功率单元失效，整条生产线直接停机，单日产能损失巨大。5SHX2645L0004 属于压接式 IGCT 功率半导体，必须配合 3BHB003154R0101 驱动主板、3BHB003149P104 信号接口板整套使用，5SXE03-0141 为驱动单元核心门极控制芯片。 整套组件接收主控光纤指令，输出硬驱动信号控制 IGCT 开通与关断，同时实时采集器件温度、电流故障信号上传变频器主控。压接封装结构散热均匀，适配水冷工况，具备低导通损耗优势。同版本硬件原位替换无需改动功率回路接线，完成简单参数校验即可投运，是 ACS6000 大功率传动系统刚需抢修备件。

关键技术规格

应用场景与行业案例

做大功率传动运维的工程师都清楚：IGCT 整套功率组件单价高、寻源周期极长，多数企业不会常备多套备件，故障后极易陷入长时间等待货源的被动局面。这套组件是兆瓦级中压变频器功率单元核心。

• 冶金行业：热轧、冷轧主传动、辊道中压变频装置
• 矿山领域：竖井提升机、皮带运输机 ACS6000 传动系统
• 油气开采：大型压缩机、泵组大功率中压驱动设备
• 建材行业：大型立磨、水泥窑主传动变频器
• 船舶重工：船舶推进大功率电力推进变流器

真实现场微案例 西北一家大型有色金属冶炼厂，轧机主传动 ACS6000 功率单元报 IGCT 门极故障。原厂询价交期长达 18 周，距离年度检修窗口仅剩 52 天。我们协调整套 5SHX2645L0004 + 驱动板现货，5 天送达厂区。检修班组停机后完成功率单元整体更换，水压测试合格，通电校验保护定值，4 小时内传动系统顺利空载试运转，规避停产造成上千万元产能损失。

采购与现场避坑要点

1. 必须整套匹配采购：5SHX2645L0004 不能单独使用，需要 3BHB003154R0101 主板搭配 3BHB003149P104 接口板，5SXE03-0141 为板载核心元器件；型号后缀版本不一致，极易出现驱动时序不匹配。
2. 更换作业全程断电，水冷回路泄压排空；严禁带电插拔光纤与驱动接线。
3. 压接型 IGCT 安装夹持力矩严格按照原厂手册执行，力矩不足造成热阻升高，力矩过大直接压损硅片。
4. 新旧组件替换完成后，务必执行变频器功率单元自检、过流保护校验，不可直接带负载启机。
5. 市面流通大量拆机二手 IGCT 组件，半导体芯片长期热循环会出现特性漂移，连续不间断运行的轧机、提升机装置不建议选用二手货源。
6. 长期运维规划：持续关注 ABB 官方 EOL 通告，逐步评估传动系统升级备选方案，摆脱停产备件供应链风险。
