描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 / 订货号 | PFEA112-20 / 3BSE050091R20 |
| 适配传感器 | ABB PFCL/PFTL 系列压磁张力计（如 PFCL201C、PFTL201） |
| 传感器输入 | 2 路；励磁：0.5A rms，330Hz |
| 测量量程 | 最大 20kN（后缀 -20 含义） |
| 测量精度 | ±0.05% FS（25°C）；温度漂移 ≤50ppm/°C |
| 响应时间 | ≤20ms（0–100% FS 阶跃） |
| 供电 | DC 12–48V（典型 24VDC） |
| 通讯 | Profibus‑DP，最高 12Mbps（GSD：ABB_0717.GSD） |
| 模拟输出 | -5…+11V / 0…21mA 可选 |
| 数字 I/O | 2 路 DI（远程回零 / 增益切换）；2 路 DO（状态 / 报警） |
| 显示单位 | N、kN、kg、lbs、N/m、kN/m、kg/m、pli 等 |
| 防护 / 安装 | IP20；35mm DIN 导轨安装 |
| 尺寸 / 重量 | 120×80×35mm；约 0.6kg |
| 工作温度 | -25°C…+70°C（工业级） |
| 认证 | CE、UL 508C、IEC 61131-2、ATEX Zone 2 |
产品深度介绍

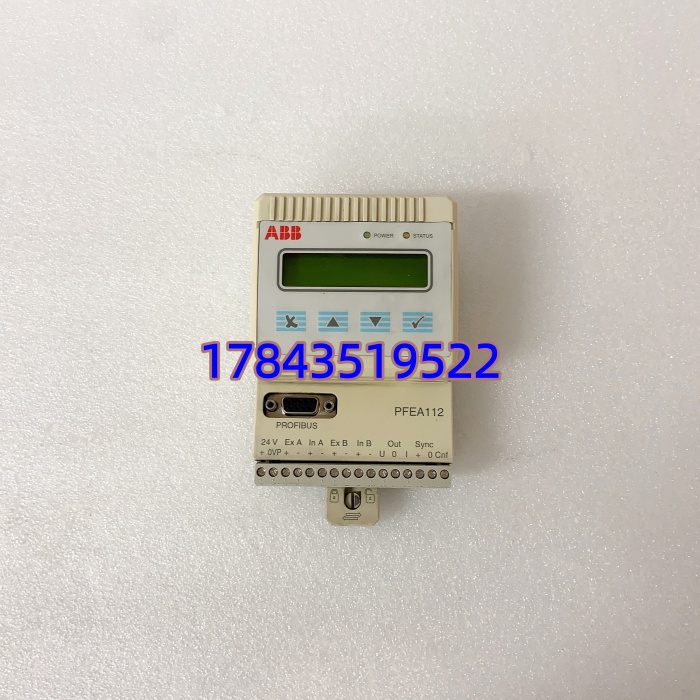

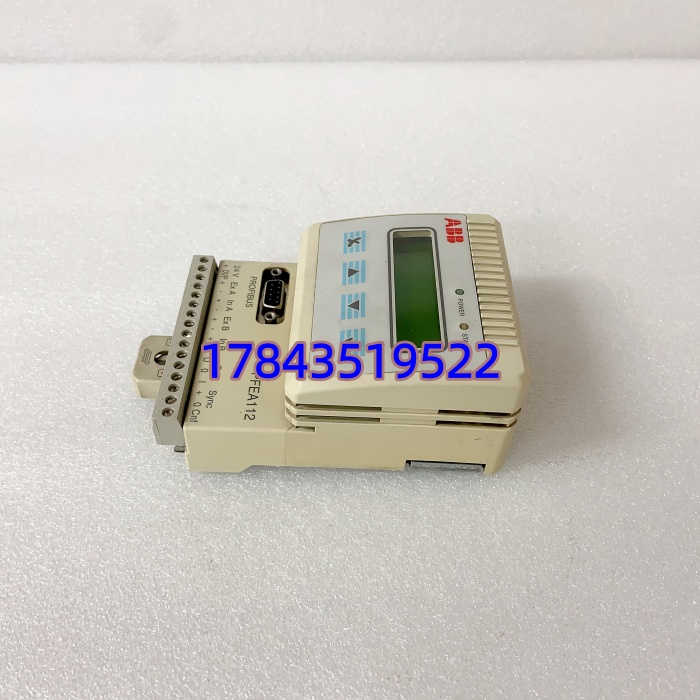

ABB PFEA112-20（3BSE050091R20）是 ABB Pressductor 系列高精度张力控制单元，专为造纸、印刷、纺织、电缆、金属加工等连续卷材 / 线材张力闭环控制设计。它可同时接入2 路压磁张力传感器，内置 32 位 RISC 处理器与数字滤波算法，实时处理张力信号并输出稳定控制量；通过Profibus‑DP与 PLC/DCS 联网，实现数字化、抗干扰强的张力数据传输与远程参数化。面板带 LCD 与按键，支持本地显示、回零、校准与参数设置；具备手动 / 自动 / 恒张力模式切换、PID 自整定、断料 / 过载报警、最大张力记忆等功能，是工业卷绕 / 放卷环节的核心控制备件。
质量检测流程
- 入库验收核对 ABB 原厂序列号、合格证、GSD 文件；检查外壳无破损、端子 / 接口无氧化、标签清晰；确认无维修痕迹、配件齐全（说明书、安装附件）。
- 功能测试
- 接 24VDC 电源与标准电阻模拟传感器信号；
- 验证双路信号采集、回零 / 校准、单位切换、滤波设置；
- 测试 Profibus‑DP 通讯（12Mbps）与模拟量输出精度；
- 24 小时通电老化，监测温度与稳定性，可提供测试报告。
- 电气安全绝缘电阻 >20MΩ；输入‑输出、输入‑电源、输出‑电源隔离 3000V RMS；接地连续性合格。
- 参数备份读取并备份出厂参数、校准数据、通讯配置，确保替换后可快速恢复。
- 包装出库防静电袋密封，气泡膜 + 硬纸箱加固，贴 QC 合格标签与日期。
技术避坑指南
- 传感器型号 / 量程不匹配问题：用非 20kN 传感器或型号不符，导致读数不准、漂移或报警。避坑：仅配 ABB PFCL/PFTL 系列；-20 对应 20kN，不可混用 -10（10kN）或 -30（30kN）。
- Profibus‑DP 配置错误问题：地址重复、波特率不匹配、GSD 不对，导致通讯中断、丢包。避坑：地址 1–126 唯一；常用 1.5Mbps/12Mbps；务必用 ABB_0717.GSD；总线两端终端电阻 ON。
- 供电不稳 / 接地不良问题：电压 <18V 或>36V、接地不良，导致死机、读数跳变、通讯闪断。避坑：用隔离 24VDC 电源；与变频器 / 电机分开供电；模块与传感器外壳可靠接地。
- 机械安装振动大问题：导轨松动、靠近振动源，导致接触不良、信号异常。避坑：安装牢固；远离风机、泵、齿轮箱；必要时加减震垫。
- 校准 / 回零操作不当问题：无负载回零错误、校准砝码不准，导致张力偏差。避坑：无料空载执行回零；用标准砝码（如 1200g）下垂法校准，绿灯闪烁即成功。
