描述
关键技术规格

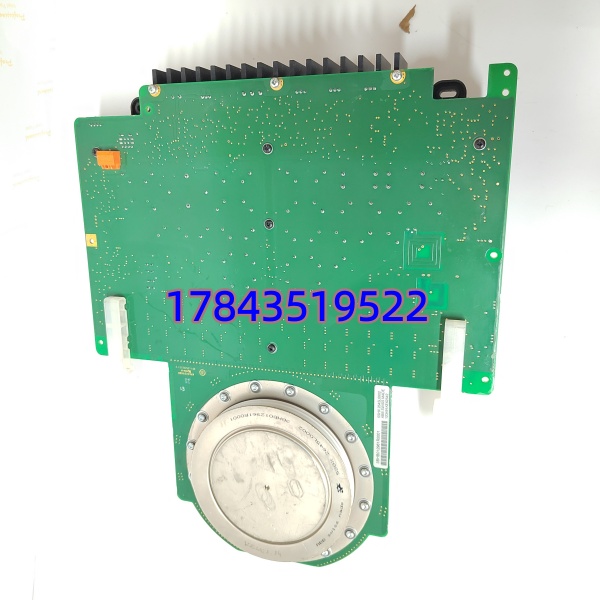

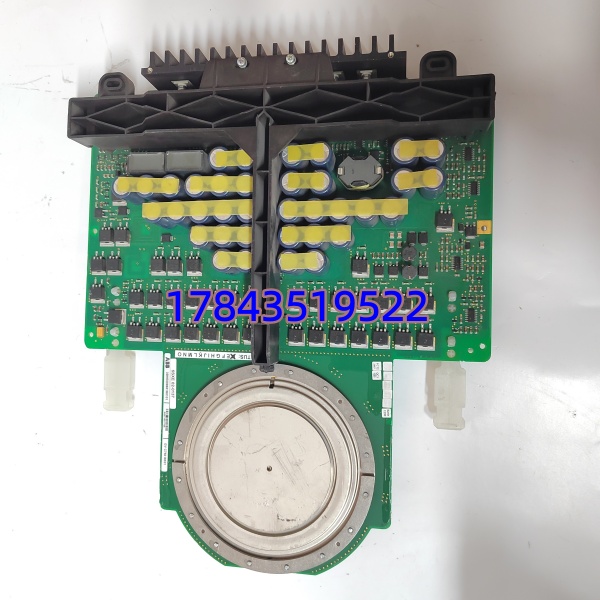

- IGCT 模块（5SHX2645L0002）
- 额定电压：4500V
- 额定电流：2600A
- 峰值电流：4000A
- 开关频率：500Hz
- 散热方式：水冷
- 驱动总成（3BHB012961R0001）
- 尺寸：292×352×65mm
- 重量：3.4kg
- 通讯接口：光纤
- 保护功能：过压 / 过流 / 过热 / 短路
- 控制板（GVC750BE01 / 3BHE009681R0101）
- 处理器：32 位 RISC，主频 100MHz
- 内存：16MB Flash / 8MB RAM
- 供电：24VDC（19.2–32V）
- 工作温度：-25°C ~ +70°C
产品深度介绍
这套 ABB 5SHX2645L0002+3BHB012961R0001+3BHE009681R0101+GVC750BE01 是 ACS6000 中压变频器的核心功率单元，由 IGCT 功率模块、驱动板、电源板与控制板组成，负责高压电能转换与电机调速控制。
采用 IGCT（集成门极换流晶闸管）技术，兼顾晶闸管高耐压与 IGBT 高速开关优势，具备低损耗、高可靠性特点。光纤通讯隔离强，抗电磁干扰，适配冶金、矿山、能源等恶劣工况，支持四象限运行与能量回馈，节能效果显著。
应用场景与行业案例
工程痛点
大功率电机直接启动冲击电网，传统调速能耗高、维护量大；高压工况下器件耐压不足、易损坏，系统可靠性差。
典型应用场景
- 冶金行业 – 轧机 / 主传动用于板材轧机、棒材轧机主电机驱动，四象限运行实现快速正反转与制动，提升生产效率。
- 矿山行业 – 矿井提升机 / 皮带机高压大功率驱动，启动平稳、调速精准，重载运行可靠，适配井下潮湿粉尘环境。
- 能源行业 – 风机 / 水泵节能改造锅炉引风机、循环水泵变频调速，按需调节流量，节能 20%–40%，降低厂用电率。
- 水泥行业 – 窑主电机 / 磨煤机低速大转矩输出，启动无冲击，适应重载波动工况，减少设备磨损与维护成本。
真实案例
某大型钢铁公司 2000mm 热连轧机主传动原用进口变频器，2023 年功率单元老化故障，停产风险高。选用这套 ABB IGCT 功率单元替换，48 小时完成更换调试，运行至今无故障，调速精度 ±0.1%，制动能量回馈月省电约 12 万度，投资回收期仅 8 个月。
核心卖点与差异化
- IGCT 高性能：4.5kV/2600A 大容量，低导通损耗，效率≥98.5%，优于传统晶闸管
- 高可靠性设计：光纤隔离驱动，抗干扰强；水冷散热，温升低，MTBF≥100,000 小时
- 集成化总成：功率模块 + 驱动 + 控制一体化，安装维护便捷，减少现场调试时间
- 四象限运行：支持电动 / 制动双向运行，能量回馈电网，节能效果显著
- 完善保护机制：过压 / 过流 / 过热 / 短路 / 接地故障保护，故障快速定位，降低停机损失
