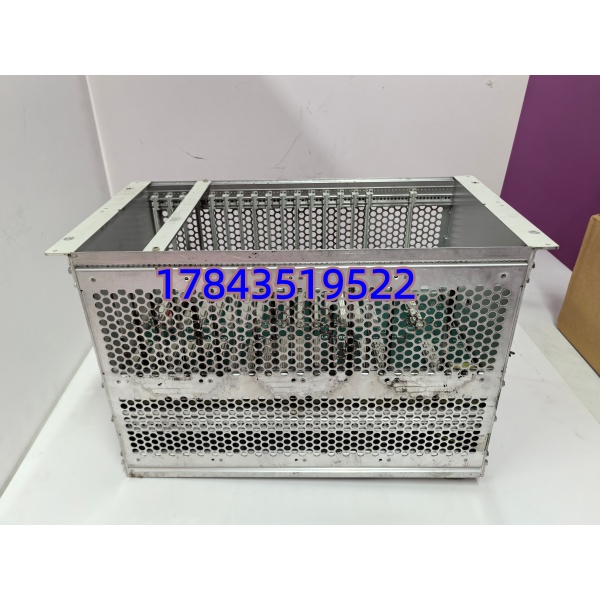

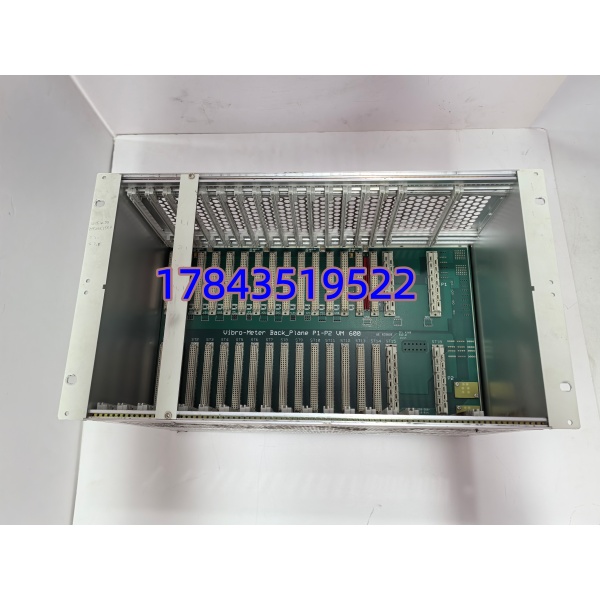

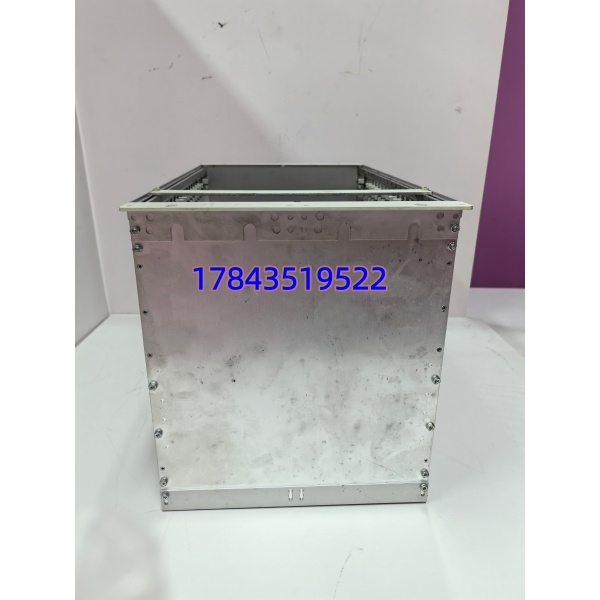

204-040-100-012 是艾默生旗下 Vibro-Meter 品牌 VM600 Mk2 系统的核心 6U 机架，适配 ABE040 与 ABE042 机箱，专为电力、油气、化工等行业的汽轮机、燃气轮机、压缩机等关键旋转设备提供状态监测能力。
机架采用坚固铝制结构，集成 VME 总线与电源模块，支持冗余电源配置（可容纳 2 个 RPS6U 电源），保障供电稳定性。它可容纳 15 个单宽模块（如 XMC16 处理卡、XIO16T 输入输出卡），实现 16 路动态振动、4 路转速及温度信号的同步采集与处理，提前预警设备故障，保障设备安全运行。
204-040-100-012
关键技术规格
| 参数 | 204-040-100-012 |
|---|---|
| 机架标准 | 6U 高度，VME 总线架构 |
| 插槽数量 | 15 个单宽模块插槽 |
| 适配模块 | XMC16、XIO16T 等 VM600 Mk2 系列 |
| 输入电压 | 24VDC（背板集中供电，支持冗余） |
| 工作温度 | -20°C ~ +70°C |
| 湿度范围 | 0~95% RH（无冷凝） |
| 振动测量 | 0~50mm/s（配套传感器） |
| 温度测量 | -50°C ~ +150°C（配套传感器） |
| 通讯接口 | RS485（系统内部） |
| 尺寸（宽 × 高 × 深） | 约 482×266×350mm |
| 重量 | 约 12kg |
204-040-100-012
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 确认系统停机断电，断开 UPS，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作
- 准备工具：十字螺丝刀、万用表、标签纸、手机
备份工作：
- 拍照记录旧机架接线、模块布局、DIP 开关设置
- 导出系统配置参数至 U 盘与云端
阶段二：拆卸旧机架（20 分钟）
- 标记所有外部线缆（电源、通讯、传感器）
- 断开线缆，移除固定螺丝
- 抽出机架，检查背板连接器针脚无弯曲、无灰尘
- 清洁安装位，确保无杂物
阶段三：安装新机架（20 分钟）
- 核对型号：确认 204-040-100-012 与旧机架一致
- 固定机架：推入机柜，拧紧固定螺丝，确保水平
- 复刻配置：对照照片插入模块，设置 DIP 开关（站地址、波特率）
- 连接线缆：按标签接电源、通讯线、传感器线，端子扭矩 0.5N・m
- 自检：模块对齐、接线牢固、无工具遗留
阶段四：上电测试（25 分钟）
- 上电前：测量 24VDC±10%，确认无短路
- 机架上电：观察电源指示灯常亮，模块无报错
- 系统配置：连接 VibroSight 软件，扫描识别模块，导入配置
- 功能测试：模拟振动 / 转速信号，验证数据采集与通讯正常
- 运行 30 分钟无报警，记录更换信息至维护日志
常见问题解答（FAQ）
Q1：204-040-100-012 适配哪些模块？A：适配 VM600 Mk2 系列，含 XMC16 处理模块、XIO16T 输入输出模块，支持振动、温度、转速信号采集。
Q2：支持热插拔吗？A：支持。机架运行中可单独插拔模块，不影响其他通道监测，减少停机时间。
Q3：和 ABE040、ABE042 有什么关系？A：204-040-100-012 是 ABE040/ABE042 机箱内的核心机架，提供插槽与总线，是系统的基础框架。
Q4：需要单独配电源吗？A：不需要。机架集成电源模块，接入 24VDC 即可为所有模块供电，支持冗余电源配置，简化接线。
Q5：质保多久？是全新原装吗？A：全新原装，可查序列号；质保 12 个月（非人为损坏），支持原厂技术支持。
Q6：固件不匹配会有什么问题？A：会导致模块通讯失败、数据异常。更换前记录原固件版本，采购时明确版本范围，必要时刷新固件。
