产品深度介绍

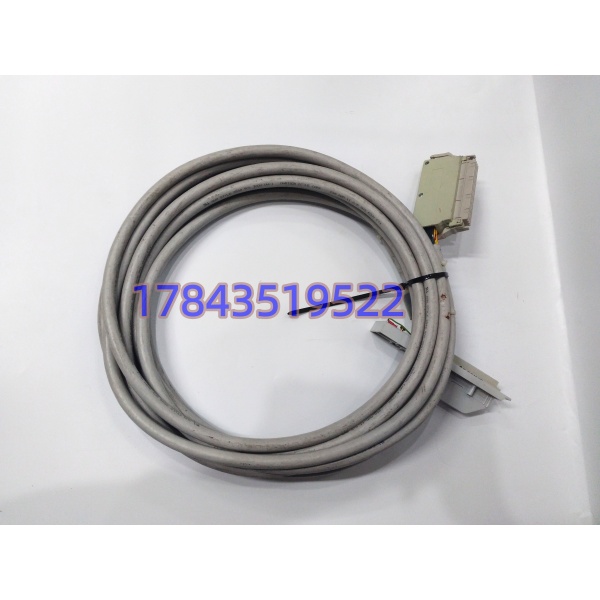

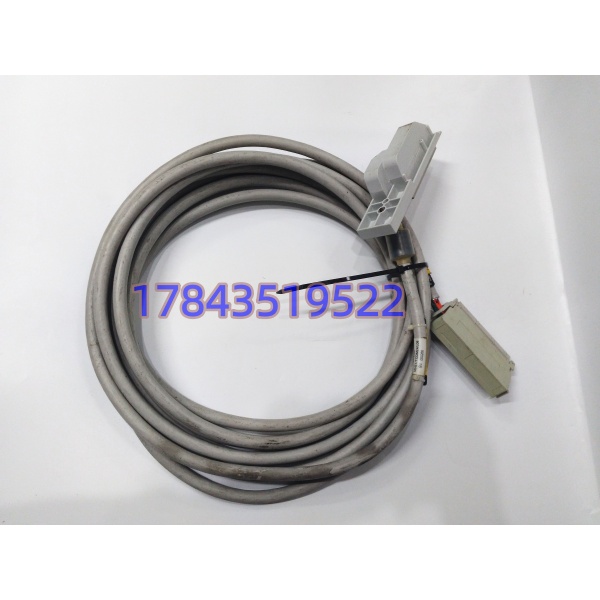

余热锅炉、燃气轮机、反应装置上数百支热电偶测点，依靠稳定采集模块完成温度信号转换，VOE2TCDM24L8 是横河 STARDOM 平台配套高密度温度采集单元。 模块内置冷端补偿电路，适配 K、S、B、E 等主流热电偶类型，弱化现场布线温差带来的测量误差。采集数据经由 STARDOM 系统总线上传控制器，参与温度联锁、超温告警与负荷调节。标准工况长期运行统计，模块 MTBF 高于 50,000 小时，大量配套于联合循环电厂涡轮控制系统。不少改造项目容易把线缆型号与模块型号混淆，下单前务必区分 VOE2TCDM24L8 采集卡与配套预制电缆。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | VOE2TCDM24L8（VO/E2/TCDM24/L8） |
| 信号类型 | 多类型热电偶（K、S、R、B、E、J、T 型） |
| 通道数量 | 24 路独立温度输入通道 |
| 测量范围 | -200 ℃ ~ 1800 ℃（热电偶类型决定有效区间） |
| 基础测量精度 | ±0.3 ℃（23 ℃标准环境下） |
| 供电电源 | 24 V DC |
| 最大功耗 | 8 W |
| 安装方式 | DIN 导轨安装，标准控制柜内部部署 |
| 总线接口 | STARDOM 内部系统总线，对接 FCN 控制器 |
| 工作环境温度 | 0 ℃ ~ +55 ℃ |
| 防护等级 | IP20（仅适用于控制柜内） |
| 适配系统 | STARDOM FCN、FCJ 系列控制器 |
| 原厂状态 | 正式停产，无新订单排产，仅存量备件流通 |
应用场景与行业案例
很多现场故障误区：热电偶测点跳变直接判定传感器损坏，忽略采集模块通道老化。更换备件优先保证完整型号一致，后缀 L8 版本硬件接线定义不能随意混用其他子型号。
- 燃气轮机联合循环电站：余热锅炉、透平壳体多点温度集中监测。
- 炼化化工装置：加热炉、反应器管壁温度采集，支撑工艺调节。
- 煤化工气化装置：高温工艺段热电偶信号采集、超温安全预警。
- 垃圾焚烧发电厂：锅炉炉膛、省煤器温度测点采集。
真实场景微案例 江苏某燃气电厂 STARDOM 系统 VOE2TCDM24L8 模块多个温度测点间歇性漂移，定期出现数值跳变。原厂订货周期长达 65 天，机组无法长期带病运行。现场调取现货备件，停机前备份控制器组态参数，核对热电偶类型设置。利用月度检修窗口完成模块替换，上电后全部 24 路测点稳定采集，温度波动恢复正常，避免因温度信号异常触发负荷限制。
采购与现场运维补充提示
- 完整型号 VOE2TCDM24L8 不可简写，同系列 TCDM24 存在多个子型号，端子定义、底层驱动不互通，无法直接互换。
- 模块不支持热插拔，更换前断开机架电源，静置 3 分钟等待电容放电。
- 热电偶线缆尽量单独敷设，避开动力电缆，减少电磁干扰引发测量漂移。
- 替换完成后，逐条核对通道热电偶类型参数，冷端补偿参数需要同步确认。
- 产品线永久停产，暂无官方直接替代型号；存量机组建议规划安全库存，提前评估系统整体升级方案。
