描述
产品详情

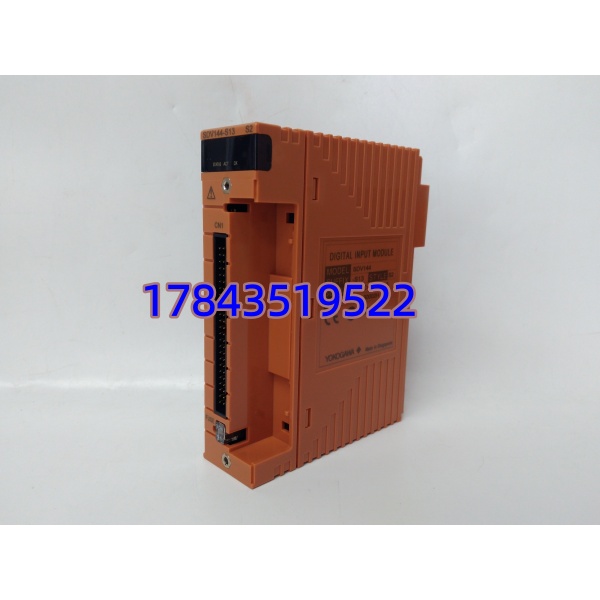

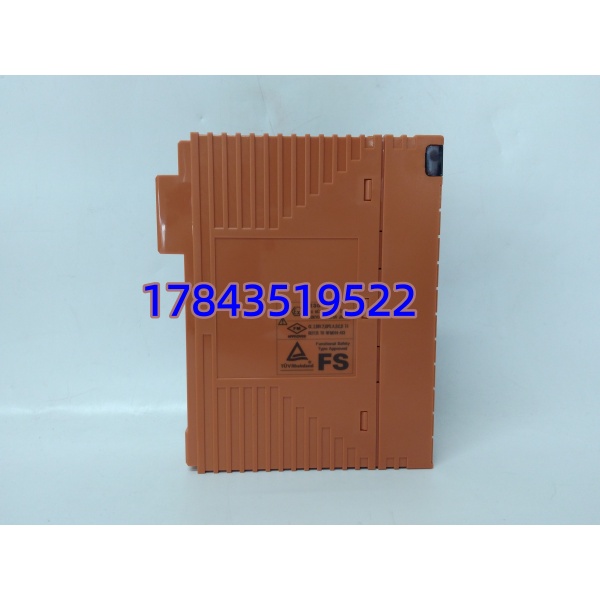

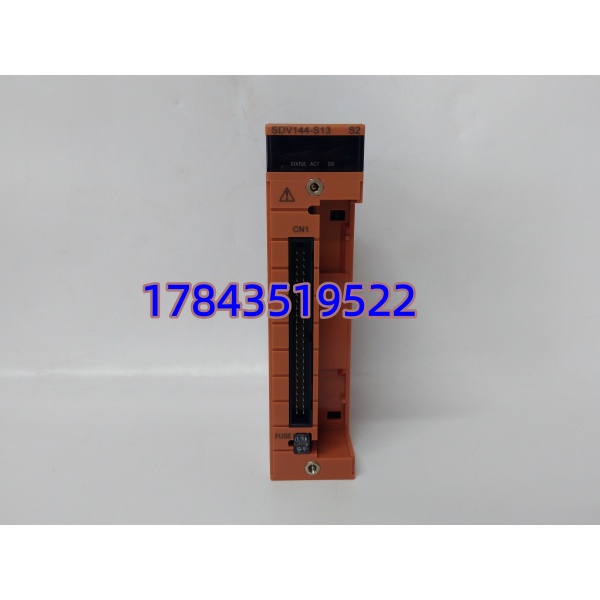

・型号：SDV144-S13
・品牌：Yokogawa 横河电机
・系列：Centum VP FIO I/O
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 16 路数字输入 |
| 输入信号 | DC24V 无源干触点、漏型 / 源型通用 |
| 隔离方式 | 模块级集体光电隔离 |
| 接口类型 | MIL 扁平电缆接口（后缀 1 代码定义） |
| 环境等级 | ISA G3，-20℃ ~ +70℃ |
| 单通道滤波 | 软件可调防抖滤波时长 |
| 适配底座 | SNB10D 安全节点、SSC10/SSC50 控制单元 |
| 冗余能力 | 模块可双冗余配对使用 |
| 背板总线 | FIO 高速现场总线 |
| 供电 | 背板 DC24V 馈电，单卡功耗≤4W |
| 防护 | IP20 封闭机柜安装 |
| 配套端子 | STB4S-00/STB4S-10 压接端子排 |
| 认证 | CE、IEC61508 FS 功能安全合规 |
产品介绍
SDV144-S13 是横河 Centum VP 系统标准 FIO 数字输入卡，整套装置泵启停、阀门限位、就地急停、设备故障触点全部接入该模块。集体隔离架构能阻断现场接地干扰窜入控制站背板，避免整柜 IO 批量跳变。 同系列 SDV144-S33 为端子排直插款，S13 采用 MIL 扁平电缆出线，适合机柜纵深不足、需要远端分线盒布线的场景。模块支持软件单独屏蔽故障通道，单路线缆破皮短路不会影响其余 15 路点位采集，不用整卡断电检修。自带 FS 功能安全认证，炼化、化工 SIS 联锁回路可直接选用。
应用场景与行业案例
痛点切入
无隔离简易 DI 卡，现场电机启停产生的浪涌会造成中控画面批量开关量闪变，联锁误触发；端子直插型卡件布线密集，狭小机柜走线杂乱，检修拆装效率低；单通道故障无屏蔽功能，必须停机断电整卡更换。
典型场景
- 炼化加氢装置 SIS 安全柜：采集紧急切断阀限位、现场急停按钮、泵故障报警触点。
- 火电锅炉辅控 FIO 机柜：引风机、送风机挡板开到位 / 关到位反馈采集。
- 化工合成反应车间：反应釜就地启停、超温超压开关状态上传中控。
- 城市污水处理厂加药泵房：计量泵运行、故障、液位开关信号采集。
- 天然气长输压气站：压缩机就地操作面板、放空阀状态监测。
真实案例
某煤化工气化装置配套 Centum VP 系统，原配普通非隔离 DI 卡，每次大功率水泵启动时，20 余个阀门限位信号同时跳变，每月触发 2 次不必要的工艺降负荷。更换 6 块 SDV144-S13，MIL 电缆统一引至分线盒布线，集体隔离消除浪涌干扰。某次现场球阀电缆对地短路，仅对应通道在操作站标红告警，其余联锁点位正常监控，维修人员更换线缆耗时 15 分钟，装置全程未降负荷。自控班组反馈，隔离架构大幅减少误联锁带来的生产损耗。
