描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | ALR121-S00 |
| 通讯接口 | 2 路 RS422/RS485 |
| 通讯协议 | Modbus RTU，启停同步半双工 |
| 波特率 | 1200~38400 bps 可设置 |
| 传输距离 | RS485 最长 1200 m（无中继） |
| 单端口最大从站 | 30 个站点 |
| 供电 | DCS 背板供电 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 数据定义数量 | 单块模块最多 128 组通讯定义 |
| 安装机架 | ANB10、ANB11、AFV10 等 N-IO 机架 |
| 模块重量 | 约 0.34 kg |
| 字符格式 | 7/8 位数据位，1/2 停止位，奇偶校验可选 |
产品深度介绍

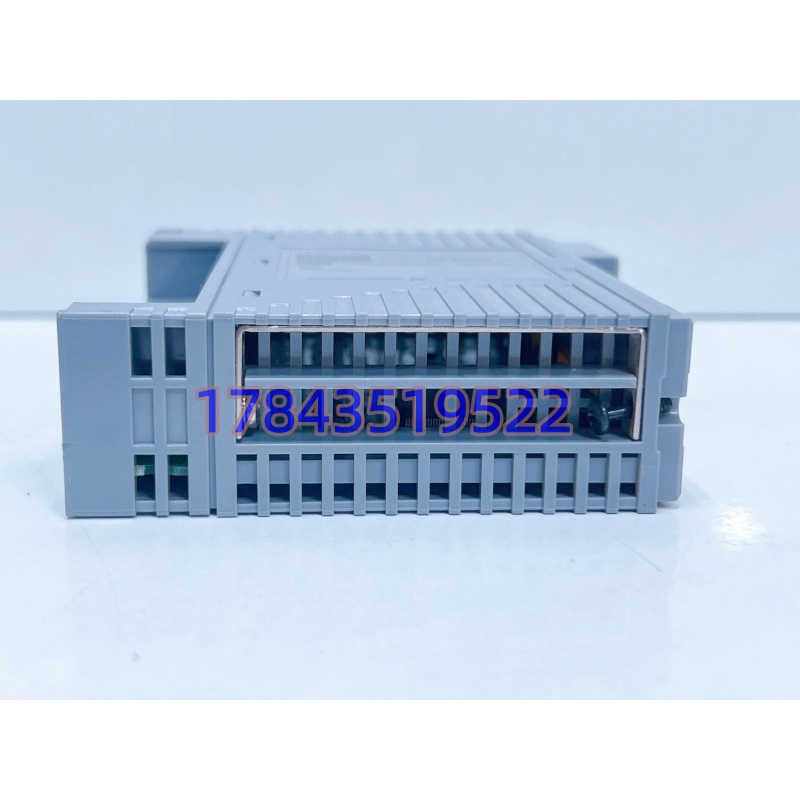

YOKOGAWA ALR121-S00 是横河 Centum VP DCS 配套的 N-IO/FIO 串行通讯模块，用于 DCS 和现场第三方仪表、子系统的数据对接。模块采用双端口 RS422/RS485 接口，支持 Modbus RTU 协议，把现场串口设备数据上传至 DCS 控制器。
模块为机架插件式设计，直接插入 N-IO 机架。支持多点总线组网，适配老现场大量串口变送器、流量计、分析仪等存量设备。模块自带通讯隔离，能降低现场电磁干扰对 DCS 系统的影响，多用于存量 Centum VP 系统扩容、故障备件替换。
应用场景与行业案例
很多石化老装置的 Centum VP 系统服役多年，ALR121 通讯卡一旦故障，整套第三方仪表的数据会全部中断，中控失去流量、成分等关键参数，操作员只能就地读数，存在安全风险。
典型应用场景：
- 石油化工 – 装置在线分析仪通讯 气相色谱、红外分析仪通过 Modbus RTU 接入 DCS，ALR121-S00 负责分析仪与 Centum VP 之间的数据交互。
- 油气储运 – 长输管线流量计采集 管线上的多台智能涡街、电磁流量计接入 RS485 总线，模块轮询读取流量累积、工况参数。
- 电厂行业 – 厂用子系统对接 化学水、除灰系统 PLC 作为 Modbus 从站，通过 ALR121 接入机组 DCS，实现中控统一监控。
- 制药行业 – 车间称重、温湿度仪表 成套工艺设备的串口仪表接入 DCS，用于批次数据记录与生产审计。
案例：某炼化装置 DCS 通讯卡抢修 去年下半年，华东炼化一套精馏装置中控报警，在线色谱分析仪全部断联。仪表工程师排查确认 ALR121-S00 通讯模块硬件故障。 原厂该型号停产，常规备件订货周期 10 周。分析仪数据丢失会造成精馏组分失控，装置不能长期在无在线分析状态运行。 采购联系我们，按质检 SOP 完成全项上机测试，48 小时内发出备件。利用夜间短停机窗口，工程师替换模块，下载通讯配置。 模块上线后，2 路 RS485 总线全部恢复轮询，所有分析仪数据正常上传 DCS。该炼化后续采购 2 块 -S00 作为备件储备。
