YOKOGAWA 8662560000（TCDM24）| CENTUM DCS 端子转接模块

描述

关键技术规格

产品深度介绍

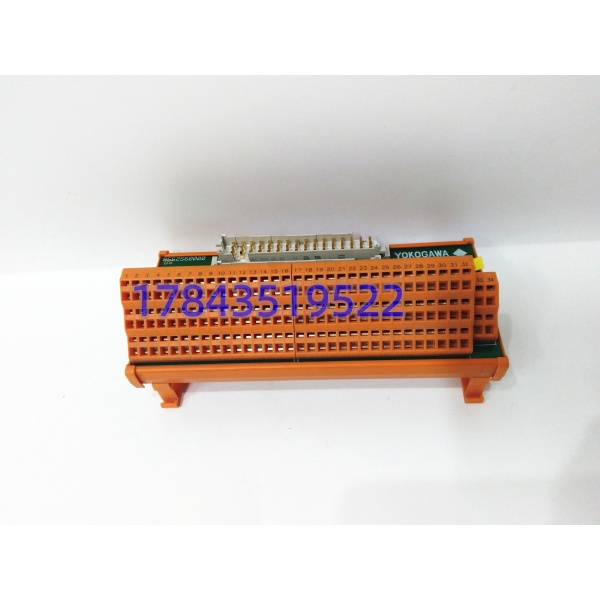

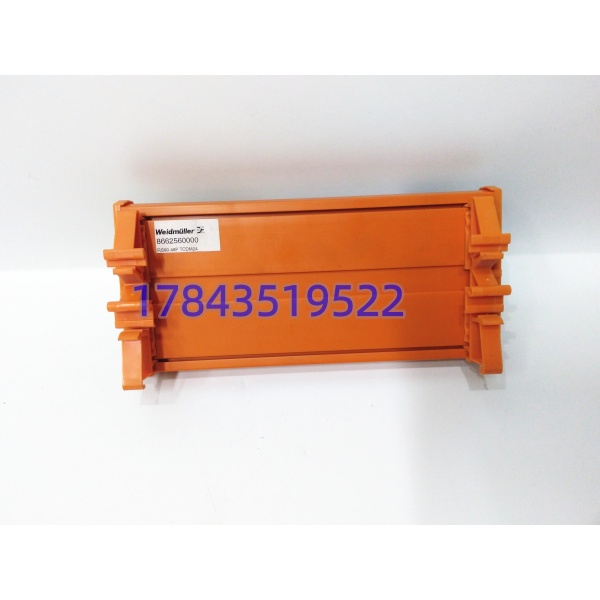

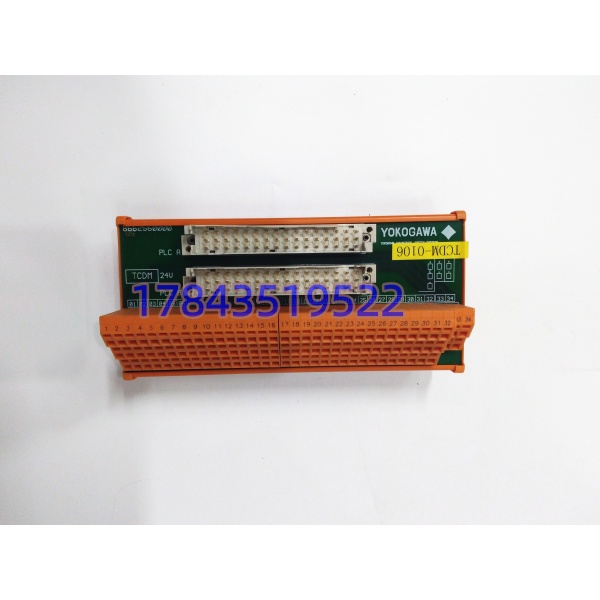

8662560000（TCDM24）是横河 CENTUM DCS 平台配套专用 I/O 端子转接板。作为 I/O 卡件与现场传感器、执行机构之间的中间接线载体，现场多根电缆统一接入端子板，再通过专用扁平电缆连接机架内 I/O 卡件，简化机柜布线布局。

广泛应用于存量石化、电厂装置。端子板长期受震动、粉尘、温变影响，容易出现端子松动、线路氧化，造成信号漂移、测点闪断。整套系统升级改造周期长，大部分项目优先采购同款端子板完成抢修更换。

应用场景与行业案例

大量服役十五年以上的 CENTUM 系统普遍存在端子板老化问题。一旦端子回路故障，对应的温度、压力、流量测点失去监测；整套 DCS 改造投入高、停机窗口有限，现货备件是保障连续生产的可行方案。

典型应用场景：

1. 石油炼化行业 – 精馏装置、压缩机区测点接线 大量 4–20mA 变送器、热电阻信号集中转接。
2. 火力发电行业 – 锅炉侧 DCS 机柜 炉膛温度、汽包参数、风机测点信号转接。
3. 煤化工行业 – 气化、净化工段控制系统 连续工艺回路测点，不允许长时间信号中断。
4. 精细化工、制药装置 – 工艺闭环调节回路 温控阀、液位变送器信号接入。

案例：北方某炼化厂 DCS 机柜抢修 去年装置运行期间，一套 CENTUM CS3000 机柜内 8662560000 端子板多处端子接触不良，十余路液位、温度测点频繁跳变。工艺班组只能依靠就地仪表监控。咨询原厂货期 7 周，装置无法长期处于这种不稳定工况。 采购紧急调配现货端子板，完成通断检测后发出。检修人员利用夜间短时窗口完成新旧端子板逐线迁移，接线完成后全部测点恢复稳定，规避调节回路异常波动风险。后续该厂批量储备同款端子备件。

质量透明化检测流程

1. 入库验收检测 来源追溯：核对板卡印刷编号、原厂批次标签； 防伪识别：PCB 丝印、原厂线路工艺查验，排查维修改造痕迹； 外观检查：端子无滑丝、电路板无腐蚀、无受潮变色； 附件核对：配套卡扣、安装支架统一清点登记。
2. 上机功能测试 测试机架：搭建 CENTUM 仿真测试单元； 线路通断测试：逐通道校验端子至电缆接口连通性； 连续通电：24 小时带电静置，核查无隐性断路。可按需提供测试照片。
3. 电气参数测试 Fluke 万用表逐通道测量导通；500V 摇表检测线路绝缘，排查端子间短路隐患。
4. 配置与适配记录 记录适配信号电缆型号；拍摄端子丝印定义存档，方便现场接线对照。
5. 最终质检与包装 质检人员填写测试记录签字；端子板装入防静电袋，外层气泡膜加固；粘贴 QC 合格标签标注检验日期。
