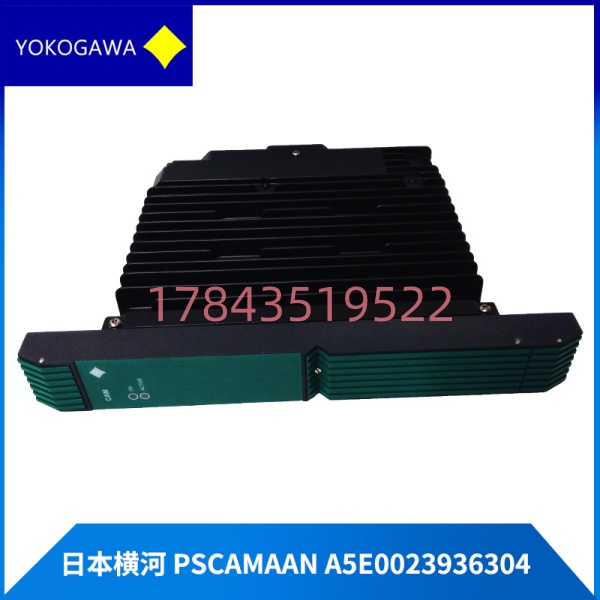

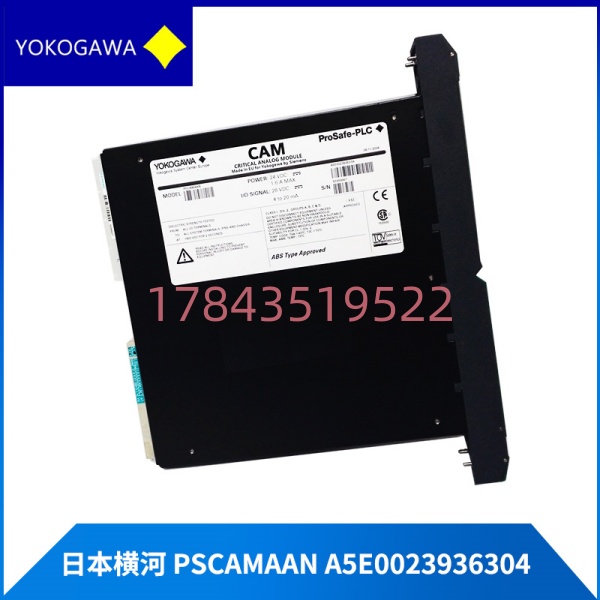

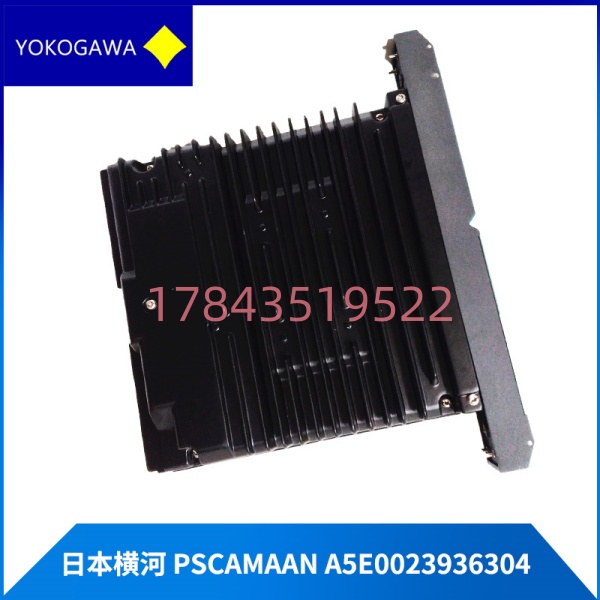

横河 PSCAMAAN-A5E0023936304 | 数据链路通讯模块

描述

产品深度介绍

横河 PSCAMAAN-A5E0023936304 是专为 ProSafe-PLC 与 QUADLOG 安全控制系统设计的高性能数据链路模块，核心作用是建立控制器、操作员站与 I/O 模块间的可靠通讯桥梁。它通过工业以太网实现实时数据交换、指令下发与状态反馈，保障安全仪表系统（SIS）的指令准确、快速执行。模块采用工业级硬件设计，支持 10/100Mbps 自适应传输，具备 CRC 错误校验与数据流控制，在强电磁干扰环境下仍能稳定通讯。宽温、防潮、抗震的特性使其完全适配石油、化工、电力等严苛工况，是保障安全系统网络畅通的关键部件。

关键技术规格

安装与接线指南

阶段一：准备工作（预计 10 分钟）

⚠️ 安全第一

1. 确认系统处于维护模式，通知相关岗位。
2. 断开模块所在机架的24V DC 电源及 UPS。
3. 等待 5 分钟，确保电容完全放电。工具准备

• 防静电手环、防静电垫
• PH1 十字螺丝刀
• 万用表（测电压 / 通断）
• 标签纸、记号笔、手机（拍照）备份工作
• 备份系统程序与网络配置（IP、网关）。
• 拍照记录旧模块网线、电源线连接位置。

阶段二：拆卸旧模块（预计 8 分钟）

1. 标记并拔出以太网网线与电源线。
2. 松开模块固定卡扣或螺丝。
3. 双手平稳将模块从背板垂直拔出，避免晃动。⚠️ 检查背板连接器针脚，如有灰尘用压缩空气清洁。
4. 将旧模块放入防静电袋保存。

阶段三：安装新模块（预计 12 分钟）

1. 佩戴防静电手环，取出新模块。
2. 核对型号，确认与旧模块一致。
3. 将模块对准背板插槽，平稳推入，直至卡扣锁定。
4. 拧紧固定螺丝。
5. 按照片恢复连接：
   • 网线：插入 RJ45 网口（确保卡扣卡紧）
   • 电源线：对应正负极接入端子
6. 自检：模块安装牢固、接线正确。

阶段四：上电与调试（预计 15–20 分钟）

1. 上电前检查：用万用表测量 24V DC 供电正常，无短路。
2. 给模块上电，观察指示灯：
   • PWR（绿）：常亮 → 供电正常
   • LINK（绿）：常亮 → 物理连接正常
   • ACT（黄）：闪烁 → 数据传输中
3. 连接上位机软件，扫描网络，确认模块在线。
4. 核对IP 地址、子网掩码等通讯参数。
5. 测试数据传输：检查控制器与 I/O 站通讯状态，确认无 “Comm Error”。
6. 系统稳定运行 30 分钟，记录更换信息至维护日志。

常见问题解答 (FAQ)

Q1: 这个模块支持热插拔吗？A: 不支持。PSCAMAAN-A5E0023936304 属于安全系统核心通讯模块，严禁带电插拔。

• 风险：带电操作会导致通讯中断、系统报错，甚至烧毁模块与背板。
• 正确做法：必须在系统断电或切换至安全模式下更换。

Q2: 已停产，还能买到全新原装吗？A: 可以。我们持有 全新原装（New Surplus） 库存。

• 货源：来自横河原厂及授权渠道的停产前库存。
• 验证：可提供原厂序列号、未拆封包装、出厂标签，支持官方核验。
• 提醒：市场翻新件较多，购买前务必索要完整溯源文件。

Q3: 通讯一直闪断，怎么排查？A: 按以下步骤排查：

1. 物理层：更换网线、检查水晶头、确认交换机端口正常。
2. 参数层：核对IP 地址是否冲突、子网掩码是否正确。
3. 硬件层：测量24V DC电压是否稳定（波动≤±10%）。
4. 干扰层：检查是否与变频器、动力电缆同槽，做好屏蔽接地。

Q4: 可以用来替换其他型号吗？A: 仅可直接替换同型号。

• 适用系统：专用于横河 ProSafe-PLC 和 QUADLOG 安全系统。
• 不兼容：与横河 CENTUM VP（如 CP451/461）或其他品牌 PLC 系统不通用。
• 升级：如需升级，需整套更换控制器及通讯网络。

Q5: 质保多久？出问题怎么办？A: 提供 12 个月质保（自发货日起）。质保范围：硬件本身质量问题、通讯异常。非质保范围：

• 静电击穿、接线错误、进水、摔落、带电插拔。
• 电压不稳、雷击、超温使用。售后：提供故障现象 / 照片，我们远程诊断；确认为质量问题，免费维修或更换。

Q6: 模块上的 LED 灯各代表什么？A: 状态灯含义：

• PWR (绿)：常亮 = 供电正常；不亮 = 检查电源。
• LINK (绿)：常亮 = 网线连接正常；不亮 = 检查网线 / 对端设备。
• ACT (黄)：闪烁 = 数据传输中；常亮 / 不亮 = 网络无数据交互。
• ERR (红)：常亮 / 闪烁 = 模块故障，需断电重启或更换。
