描述
产品详情

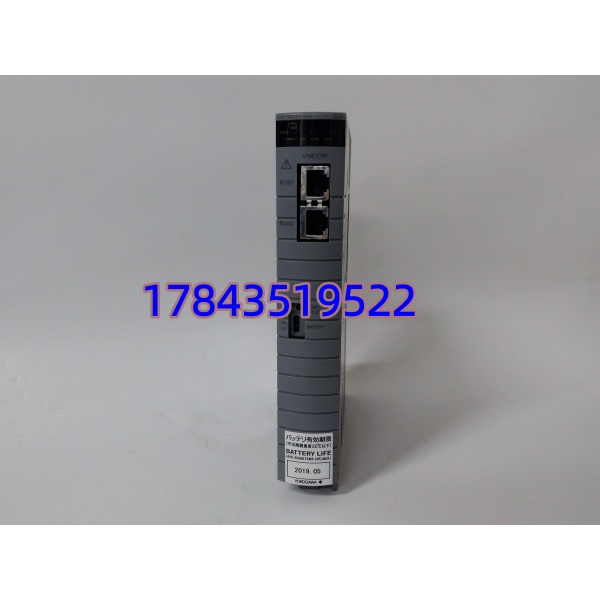

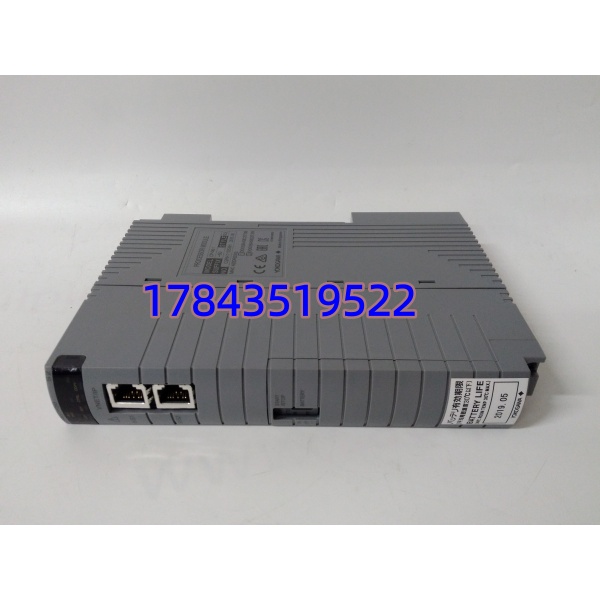

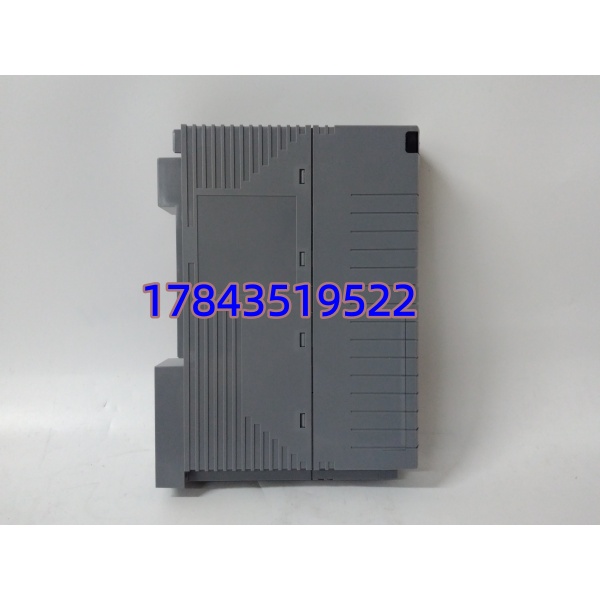

・型号：CP461-50
・品牌：横河 YOKOGAWA
・系列：CENTUM VP AFV 系列 FCS 处理器
技术参数
- 硬件存储：512KB 运行 RAM，8MB 程序闪存，内置锂电池备份程序
- 机架适配：AFV300、AFV400 标准 FCS 机架单槽位安装
- I/O 扩展上限：单机架最多搭载 8 块各类 I/O 模块
- 冗余配置：支持双 CPU 热冗余，故障切换无控制中断
- 通讯端口：双路 100M 以太网、内部域总线、RS485 外部通讯口
- 支持协议：Modbus TCP/RTU、横河 Vnet/IP、FOUNDATION Fieldbus
- 供电规格：机架背板 24VDC 取电，整机典型功耗 18W
- 工作温区：-20℃ ~ +70℃机柜连续运行，储存 – 40℃~+85℃
- 电磁兼容：满足 IEC 61000-6-2 工业抗干扰标准
- 外形尺寸：152mm×51mm×203mm，单槽紧凑型结构
- 重量：0.7kg，轻量化机架插拔设计
- 严格来说，后缀 – 50 标准型无防爆认证，防爆工况需选用 CP461-60 型号
产品介绍
从炼化装置 FCS 停机抢修现场实测来看，老款 CP461-10 处理器在复杂多回路顺控场景下周期运算延迟偏高，CP461-50 作为迭代升级主控，优化了多 PID 并行调度算法，单站可稳定承载超 150 路连续调节回路，不会出现负荷高峰下控制周期跳变。模块自带硬件级故障诊断电路，实时监测内存、总线、供电状态，异常直接上传操作站报警，缩短运维排查时长。 存量化工、电厂项目大量配套 AFV400 机架，该款 CPU 为原厂标准备件，全新现货标准交期 2 个工作日，原厂质保 12 个月；拆机翻新件仅提供 3 个月质保，且不做程序备份校验。冗余配置场景下两块 CPU 实时同步运算参数，单块故障时备用模块毫秒级接管，避免装置联锁停车，是连续生产工况的核心保障件。
替换与升级建议
✅ 直接替换
CP461-50（同后缀 S2 版本） 背板插槽、总线协议、地址映射完全一致，断电插拔后上电自动同步原有控制程序，无需重新下装组态，无调试工时。
⚠️ 软件兼容（需改配置）
CP461-10 硬件机架通用，系统可识别硬件，但运算内存容量更低，原有复杂顺控程序会出现扫描超时，需删减冗余逻辑、优化回路周期，现场调试工时约 2–3 小时。
❌ 硬件不兼容
CP471 系列处理器 适配新版 AFV500 机架，背板总线接口、通讯协议与 AFV300/400 不互通，原有机架无法插接，整套更换机架、CPU、通讯卡，改造成本上浮 60% 以上，仅适合全厂系统升级项目。
