描述
产品详情

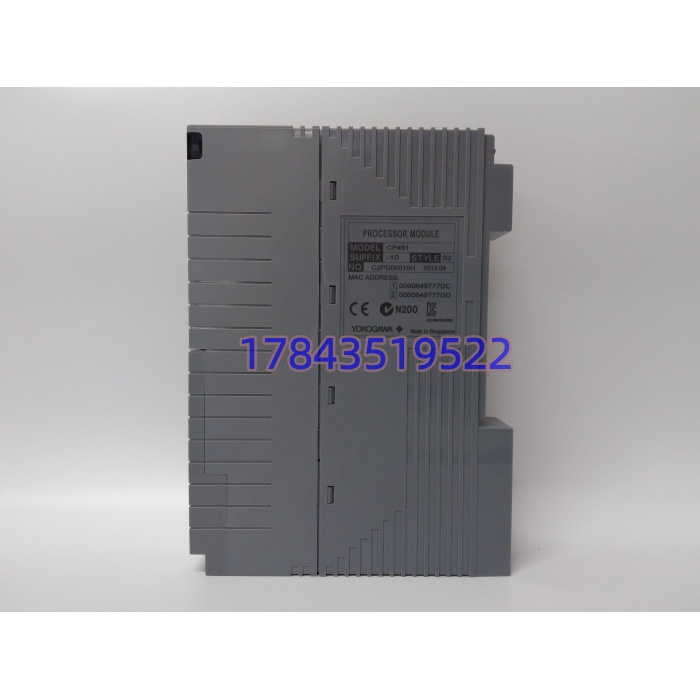

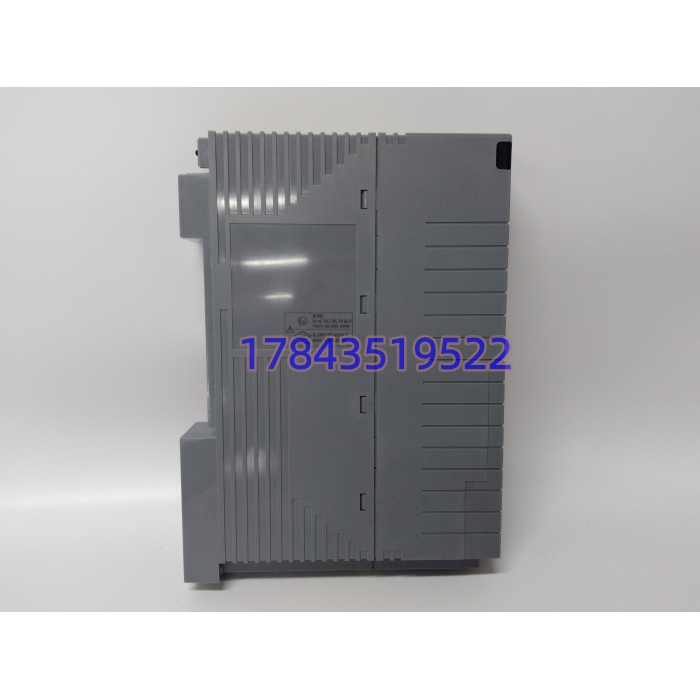

・型号：CP451‑10，料号 ACP451S0001，替代路径：CP451‑10 → CP451‑50・品牌：Yokogawa 横河・系列：CENTUM‑CS3000 / CENTUM‑VP FCS 现场控制站
规格参数

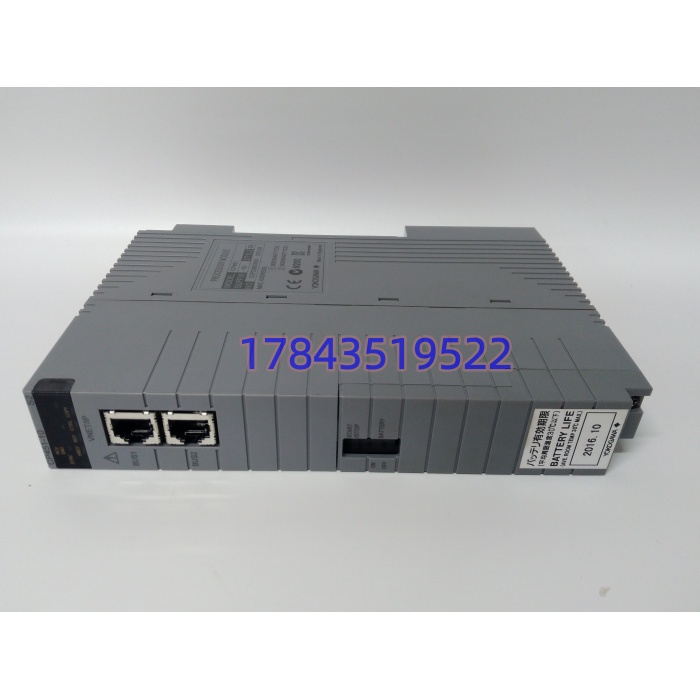

- 硬件形态：FCS 机架插拔式 CPU，适配 AFV10S（单槽）、AFV10D（冗余双槽）机架；前面板双 V‑net 网口、状态 LED、钥匙开关、CF 卡插槽ABB DCS HE…。
- 处理器：RISC 架构实时 CPU，最小控制扫描周期 10ms。
- 冗余：支持 1:1 热待机冗余，主备无扰切换。
- 存储：板载 Flash 固件，SRAM 带备份电池保存变量、事件；外置 CF 卡用于工程备份。
- 通讯：2 路 V‑net（CS3000），对接 HIS 操作员站、其他 FCS 站。
- 供电：由 FCS 机架背板 24VDC 供电，功耗约 25‑35W。
- 工作温度：0℃ ~ +50℃，控制柜内安装。
- 存储温度：‑20℃ ~ +70℃。
- 认证：CE、UL、CSA。
- 生命周期：原厂已永久停产，LTB 最后一次采购已关闭；升级替代 CP451‑50；CP451‑50 可直接物理替换，但需要匹配系统固件版本。
- 选型提示：CP451‑10 分硬件修订版本；固件版本必须匹配 CENTUM CS3000/VP 系统版本；冗余机架需要成对使用同版本 CPU；不能混用 CP401、CP461 等其他 CPU。
产品介绍
CP451‑10 是横河 CS3000 系统 FCS 机架的核心处理器，整套现场控制站的大脑。运行回路 PID 调节、联锁逻辑，轮询所有 I/O 卡件，通过 V‑net 网络和操作员站、其他控制站交换数据，支持主备热冗余，故障自动切换。
坦白讲，国内大量石化、电厂老 CS3000 装置还在跑这款 CPU。升级替换为 ‑50 虽然硬件可直接插，但必须升级系统固件、重新下装工程；整套改造升级到新 FCS 机架，停机窗口很难争取。现场 MRO 会储备该型号做应急备件。我现场碰到高发故障：板载备份电池亏电造成变量丢失、Flash 存储老化、V‑net 网口芯片浪涌损坏；硬件修订、固件版本不匹配，会造成冗余切换失败、FCS 无法上线。
应用场景与行业案例
痛点切入：本模块是 FCS 控制站主 CPU，故障会造成整套 FCS 机架全部 I/O、调节回路、联锁全部失效，装置直接降负荷甚至跳车。机柜温变、振动、电池老化、网络浪涌是主要损坏诱因。
典型场景：
- 石化化工：炼化厂 CENTUM‑CS3000 DCS，锅炉、反应器、精馏塔调节联锁控制。
- 电力行业：电厂、自备电厂横河 控制系统 FCS 控制站。
- 制药、油气：流程工业老横河 DCS 项目维护。
真实案例：我在某化工厂遇到，FCS 冗余机架其中一块 ‑10 备份电池耗尽，冷启动后变量与部分配置丢失，备站无法正常同步，冗余切换功能失效，装置处于单 CPU 高危运行。现场没有同修订版本备件，调货 7 天才拿到测试好的 CPU 模块，更换后刷写匹配固件，重新下装工程，主备同步、冗余切换恢复正常。之后班组把 ‑10 纳入一级 MRO 备件清单，定期巡检所有 FCS 的 CPU 备份电池。
