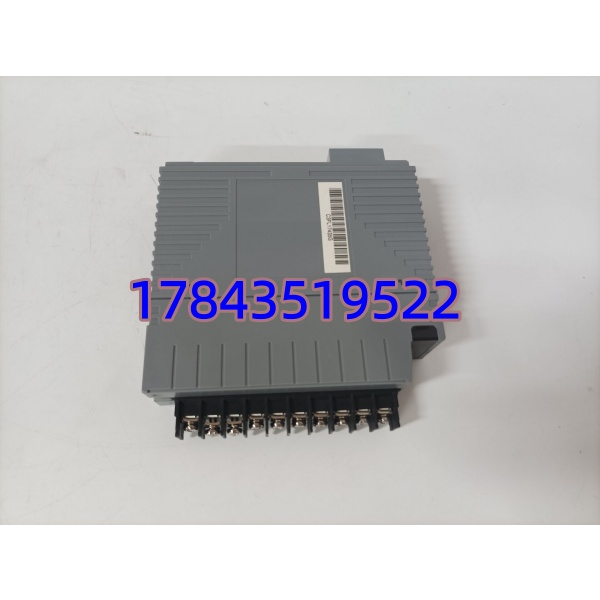

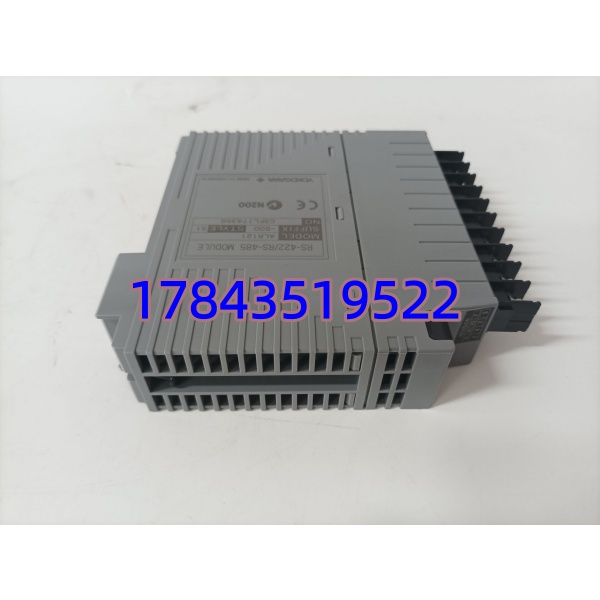

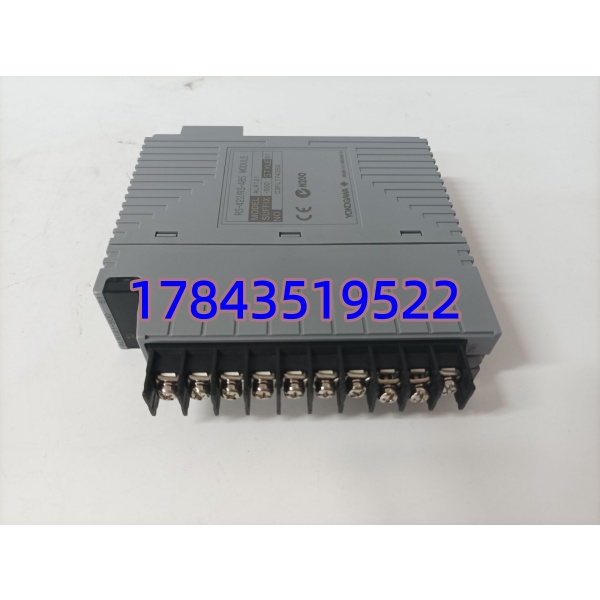

描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号编码 | ALR121-S00（S = 标准工业版本） |
| 总线接口标准 | 两路独立 RS422（点对点）/RS485（多节点总线）四线制 |
| 通讯模式 | 半双工、启停同步传输 |
| 支持波特率 | 1200/2400/4800/9600/19200/38400 bps 软件组态可选 |
| 数据帧格式 | 固定 8 位数据位；停止位 1/2 位可选；无 / 奇 / 偶校验可配置 |
| 最大传输距离 | RS485 总线总长度 1200m |
| 适配控制站 | AFV30/AFV40/AFV10、AFS30/40、AFG 系列、AFF50 全系列 FCS 现场控制单元 |
| 背板总线 | ESB / 光 ESB/ER 总线，直插 FCS 机架 FIO 插槽 |
| 协议支持 | Modbus RTU 从站采集、自定义二进制子系统通讯 |
| 单通道挂载节点 | RS485 单路最多挂载 32 台第三方从站设备 |
| 工作供电 | FCS 机架背板统一 24VDC 供电，模块无需外部电源 |
| 工作温区 | 0 ℃ ~ +60 ℃，控制室无凝露通风工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板防潮防腐敷形涂层，耐受化工粉尘、温变环境 |
| 整机重量 | 约 0.34 kg |
| 认证标准 | CE、工业 EMC 电磁兼容认证，非安全回路模块 |
产品深度介绍
ALR121-S00 是横河 CENTUM CS3000 系统专用 FIO 架构串行通讯模块，专门解决 DCS 与第三方非标设备的数据对接需求，广泛用于化工、电厂对接变频器、辅机 PLC、智能分析仪、在线仪表。模块配备两路完全独立隔离 RS422/485 通道，通道间电气隔离，单路总线故障不会干扰另一路通讯；支持点对点 422 长线通讯或 485 多节点总线组网，单条总线最多接入 32 台 Modbus 从站设备，最大传输距离可达 1200 米，适配车间远距离辅机采集场景。通过 ESB 背板总线与 FCS 现场控制站实时交互，上位组态软件直接配置波特率、校验位、Modbus 寄存器映射，无需额外转换网关；只能安装在 AFV/AFS 系列 FCS 机架 FIO 槽位，不可与 ALR111（仅 RS232）直接互换。
应用场景与行业案例
工程痛点
国内大量服役十年以上 CS3000 化工、电厂 DCS 装置，ALR121-S00 长期粉尘、电磁干扰环境运行，485 收发芯片老化，出现变频器数据断连、上位测点随机丢失，工艺负荷调节缺少辅机参数支撑，只能人工抄表。原厂进口周期长，现货备件可快速恢复第三方设备自动采集。
典型应用场景
- 石油化工炼化厂 – 精馏、反应釜 DCS 控制柜循环水变频器、压缩机辅机 PLC、在线氧含量分析仪 Modbus 数据采集，集中上传中控画面。
- 火力发电厂 – 锅炉辅控 FCS 控制站引风机 / 一次风机变频器、脱硝 PLC、烟气在线监测仪表串行数据对接。
- 水处理大型污水厂 – 全厂 CS3000 SCADA 系统加药变频、污泥脱水机组、在线 PH / 浊度仪表总线采集。
- 精细化工新材料装置 – 间歇反应工段控制站搅拌变频、称重仪表、防爆分析仪远距离 485 总线组网采集。
真实案例
江苏某炼化精馏装置 #2 FCS 控制站 ALR121-S00 一路 485 通道失效，8 台循环水泵变频数据全部离线，操作员无法监控电机电流、频率，只能现场巡检。联系横河原厂订货周期 3 个半月，装置调节精度下降。采购我方全新 ALR121-S00 现货，48 小时送达现场，2 小时完成卡件拆装、总线参数重新下载，全部变频测点恢复实时上传，装置全自动调节正常运行。
核心卖点与差异化
- 完整型号 ALR121-S00 双通道硬件隔离，总线时序、端子针脚、背板协议与原厂原配完全一致，更换无需修改上位测点映射程序
- 双路独立隔离 485 通道，单通道故障互不影响，单通道损坏仅丢失对应总线设备，不会全线通讯瘫痪；简易替代板多为单通道无隔离设计
- 原生适配 CS3000 全版本组态软件，Modbus 寄存器映射功能完整，无需额外加装通讯网关，降低改造成本
- 入库完成双通道 Modbus 总线满载仿真测试，可同步提供通电测试视频、纸质检测报告给到化工、电厂运维工程师核验
- 全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，连续化工生产装置优先选用全新件
- 现货当日出库，对比原厂 3~4 个月进口订货周期，大幅缩短第三方设备无自动采集运行窗口
