描述
关键技术规格
表格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 9907-147（ProTech 203） |
| 供电 | 24VDC（18–32VDC 宽压），功耗 5.12W |
| 转速监测范围 | 100–20,000rpm（频率 100Hz–32kHz） |
| 跳闸精度 | ±(0.05%× 跳闸点频率 + 2Hz) |
| 表决逻辑 | 三取二（2oo3），防止误跳 |
| 响应时间 | <20ms，超速快速停机 |
| 传感器接口 | 3 路独立 MPU（磁阻式），2kΩ 阻抗 |
| 显示与操作 | 3 组独立 LCD + 按键，带钥匙锁防误改 |
| 环境温度 | -25℃ ~ +60℃（显示屏 – 15℃ ~ +60℃） |
| 尺寸 / 重量 | 482.6×310.4×142.7mm，约 7.3kg |
| 安全认证 | 适配 SIL2，符合 API 670、NEMA 4X |
产品深度介绍

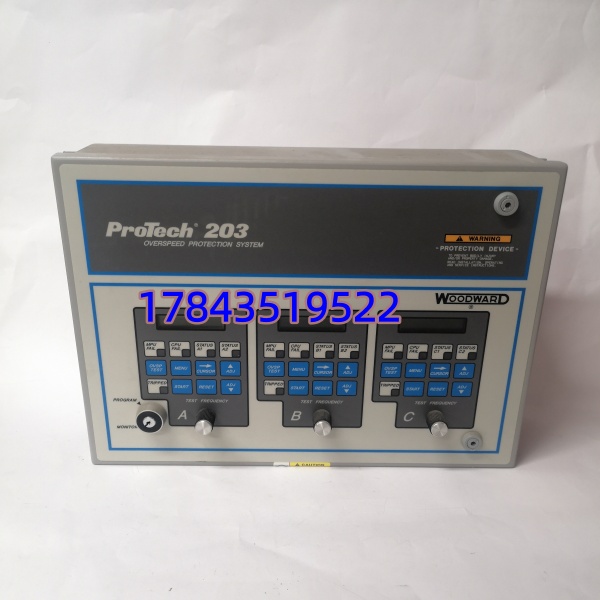

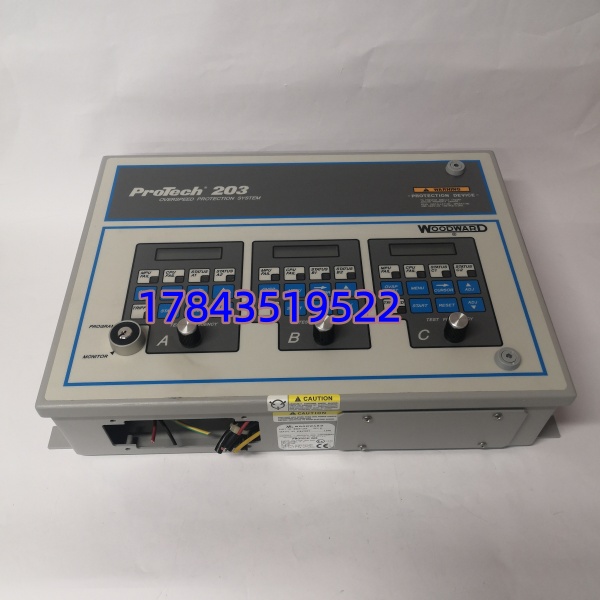

Woodward 9907-147 是 ProTech 203 系列的核心超速保护装置，专为蒸汽轮机、燃气轮机、压缩机等关键旋转机械设计，采用三通道独立监测 + 三取二冗余表决架构，彻底规避单测点故障导致的误跳或拒跳风险。
它区别于普通调速器，专注安全保护而非转速控制：正常运行时实时监测三路 MPU 转速；一旦超速且满足 2oo3 条件，20ms 内触发跳闸（断电跳闸型，失电即动作），切断燃料 / 汽源，避免转子飞车、轴系断裂等灾难性事故，是发电、石化领域的安全级设备。
应用场景与行业案例
工程痛点
旋转机械超速是最致命故障：汽轮机超速 10% 可导致轴系解体，压缩机飞车引发爆炸；传统机械超速保护精度低、可靠性差，电子保护需冗余设计防误动作。
典型应用场景
- 电力行业 – 火电 / 燃机主设备保护汽轮发电机、燃气轮机的超速保护，应对甩负荷、调速器失灵等工况，防止非计划停机与设备损毁。
- 石油化工 – 大型压缩机组裂解气、丙烷压缩机、循环气压缩机的超速监测，适配高转速（15,000rpm+），替代不可靠的机械飞锤。
- 天然气 – 长输管道压气站离心压缩机、燃气轮机驱动装置的安全联锁，偏远站点无人值守，依赖高可靠冗余保护。
- 冶金 / 造纸 – 高速风机 / 离心机高炉鼓风机、烧结风机、工业离心机的超速防护，适应粉尘、振动恶劣环境。
真实案例
去年 10 月，某沿海电厂 300MW 汽轮发电机组在甩负荷试验时，转速瞬间升至 3300rpm（额定 3000rpm，机械跳闸 3360rpm）。9907-147 的三路 MPU 同步捕捉到超速，三取二表决通过后，18ms 内触发 AST 跳闸，主汽门快速关闭，机组安全停机。事后核查，若延迟 100ms，转速将突破机械跳闸值，轴系断裂损失超 5000 万。该电厂随后将所有机组的机械超速保护全部升级为 9907-147。
核心卖点与差异化
- 三通道全冗余：3 路独立 MPU、独立电源、独立运算，单通道故障不影响保护，可用性达 99.999%。
- 断电跳闸安全设计：失电即动作，符合 “故障安全” 原则，避免保护失效。
- 超高响应速度：<20ms 跳闸，比机械保护快 10 倍，大幅降低设备损伤风险。
- 宽温强抗扰：-25℃~+60℃工作，抗振动、盐雾、电磁干扰，适配严苛工业环境。
- 防误操作设计：钥匙锁 + 分级权限，参数修改需授权，避免人为误改定值。
- 长期稳定供货：原厂在产，备件支持至 2035 年，无停产断供风险
