产品详情
・型号：8200‑1302・品牌：Woodward 伍德沃德・系列：505 Turbine Control 汽轮机调速
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 供电电源 | 18‑32VDC 直流供电，典型 24VDC，整机功耗小于 25W |
| 转速采集 | 双路磁阻探头转速输入，冗余测速，零速检测 |
| 模拟量 I/O | 8 路可配置模拟输入；4‑20mA 模拟输出；支持阀位反馈采集 |
| 开关量 | 20 路隔离数字输入；多路继电器跳闸 / 告警输出 |
| 通讯接口 | RS232 本地调试、RS485 Modbus‑RTU，对接 DCS/SCADA 系统 |
| 核心功能 | 自动启停、临界转速避让、转速 / 负荷 PID 调节、超速保护、跳闸事件带时间戳记录 |

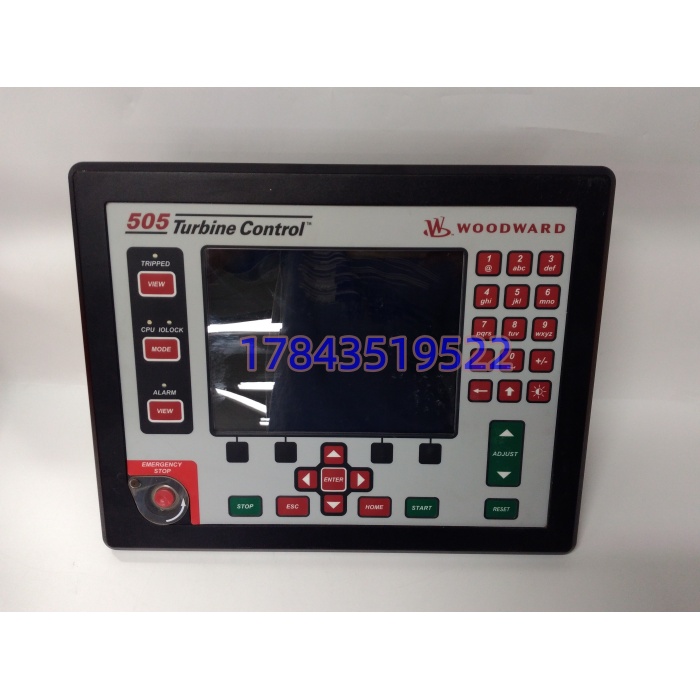

| 面板 | LCD 液晶显示屏，按键操作面板，集成急停按钮 |
| 安装方式 | 控制柜面板嵌入式安装 |
| 工作温度 | ‑22℃ ~ +58℃（机柜环境） |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | 前面板 IP54，背部接线区 IP20 |
| 配套部件 | 磁阻转速探头、电液执行机构、24V 直流电源、编程调试线缆 |
| 版本区分 | 8200‑1300/1301/1302 硬件固件针对不同汽轮机配置，不可直接互换上机 |
产品介绍
8200‑1302 属于伍德沃德经典 505 系列整机调速器，面向单执行机构的工业蒸汽汽轮机，不光做转速调节，同时完成机组的启停逻辑、超速保护、事件记录。可以就地面板操作，也可以完全交由 DCS 远程给定转速、负荷设定值。坦白讲，这是电厂、化工自备汽轮机组存量设备里很常见的老款调速器。整机内部存储全部机组调速参数，一旦硬件损坏，汽轮机失去自动调速保护，只能切手动就地操作。该型号原厂已经停止生产，Last‑time‑buy 窗口关闭。很多工厂汽轮机本体没有改造计划，整套调速系统更换工程量大，会储备经过完整测试的备件；重点注意件号差异，1300、1301、1302 硬件外观接近，但内部固件配置不一样，不能直接替换，替换后需要完整重新组态下装汽轮机参数。
应用场景与行业案例
痛点切入：我在现场遇到过该控制器内部电源回路老化，运行中无故跳闸，汽轮机直接甩负荷，造成全厂公用系统波动。汽轮机属于关键动力设备，停机损失很大，原厂无全新现货，调货周期很长，无备件只能维持手动运行，风险很高。典型场景：
- 热电厂、自备电站小型汽轮发电机组，单执行机构汽轮机转速及负荷控制。
- 化工装置蒸汽透平驱动压缩机、风机，透平调速联锁保护。
- 炼油、造纸工厂的工业驱动汽轮机，505 调速存量改造项目。
- 余热发电装置小型汽轮机就地调速控制，和 DCS 系统做信号交互。
真实案例：某化工厂自备电站，汽轮机配套 8200‑1302 调速器内部电源故障，控制器跳闸，机组被迫切手动阀位操作。现场没有备用整机，外部调货周期 28 天。故障期间运行人员 24 小时盯盘，依靠就地表计监视转速，严禁大幅度变负荷。备件到货后，重新下装全部调速、保护参数，完成联动试验，机组切回自动模式，事后将该型号划入 A 类关键备件台账。
