描述
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | 8200-1300（505D） |
| 品牌 | Woodward（伍德沃德） |
| 控制对象 | 单阀工业汽轮机、抽汽 / 补汽式汽轮机、涡轮膨胀机 |
| 输入电源 | 18–36VDC，4.3A |

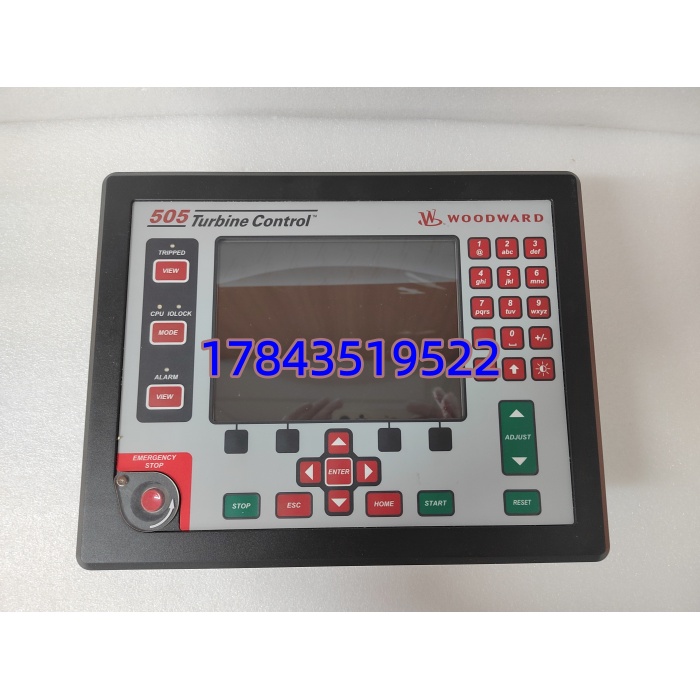

| 操作面板 | 集成 LCD 显示 + 按键，本地 / 远程操作 |
| 控制输出 | 2 路 4–20mA 阀位控制 |
| 输入点数 | 8 路模拟量、20 路开关量 |
| 通讯接口 | Modbus RTU，支持上位机联网 |
| 保护功能 | 过速 / 欠速、甩负荷、跳闸联锁 |
| 工作温度 | -30°C ~ +70°C |
| 尺寸 (宽 × 高 × 深) | 约 380 × 360 × 100 mm |
| 重量 | 约 2.0 kg |
| 认证 | CE、UL |
产品深度介绍
8200-1300 是美国 Woodward 公司505D 系列的标准型汽轮机数字调速器，专为中小型工业汽轮机设计。集成控制算法与操作面板，可实现汽轮机自动启停、精确转速 / 负载调节及超速保护，适配驱动发电机、压缩机、水泵等设备。作为 505 系列经典型号，8200-1300 以高稳定性、宽温运行、抗振动见长，是电厂、石化、冶金领域汽轮机控制的主流备件。
应用场景与行业案例
工程痛点描述
工业汽轮机长期连续运行，转速波动、超速风险、负载不稳易导致设备损坏或停机；传统机械调速器精度低、维护频繁，无法满足现代电厂 / 工厂的自动化与安全要求。
典型应用场景
- 电力行业 – 热电厂 / 自备电站驱动小型发电机，精准稳速 + 并网控制，保障供电频率稳定，避免电网冲击。
- 石油化工 – 工艺汽轮机 / 膨胀机用于压缩机组、工艺泵驱动，转速闭环控制 + 防喘振联锁，适配复杂工况。
- 冶金行业 – 余热发电汽轮机回收高炉 / 烧结余热发电，宽温运行 + 抗粉尘，适应恶劣车间环境。
- 工业驱动 – 压缩机 / 泵组替代变频电机，高效调速 + 节能，适合大功率、高转速设备。
真实案例
案例：某化工厂汽轮机改造2025 年，山东某化工企业 3MW 余热发电汽轮机，原用机械调速器，转速波动 ±50rpm，每月需校准 2 次，并网困难且发电量不稳。更换 Woodward 8200-1300 后，转速控制精度达 ±1rpm，一键自动并网，无需人工干预。年维护工时减少 80%，发电量提升 4%，10 个月收回设备投资。
核心卖点与差异化
- 一体化设计，集成显示 / 按键 / IO，无需额外面板，安装即插即用
- 专用汽轮机算法，支持自动启停 / 暖机 / 升速 / 并网，减少人工误操作
- 多重保护：过速 / 欠速、甩负荷、跳闸联锁，安全等级符合 API 标准
- 宽温宽压：18–36VDC、-30°C~+70°C，适配电厂 / 石化恶劣环境
- 原装品质 + 一年质保，全球装机超 10 万台，现场运行稳定可靠
