描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 板卡版本 | LAIB V3.0_A00 |
| 工作电压 | 24V DC ±20%（也有 110–240V AC 宽压版本） |
| 额定电流 | 300 mA |
| 输入通道 | 高密度数字量输入（光电隔离） |
| 输出通道 | 继电器输出 / 晶体管输出（可选） |
| 通信接口 | RS-485，支持 Modbus RTU |
| 通道隔离 | 1500V DC 通道间隔离 |
| 工作温度 | -20℃ ~ +70℃ |
| 尺寸（mm） | 约 260×150×30 |
| 重量 | 约 0.5 kg |
| 安装方式 | 导轨 / 板载安装 |
| 防护等级 | IP20（工业标准） |
产品深度介绍

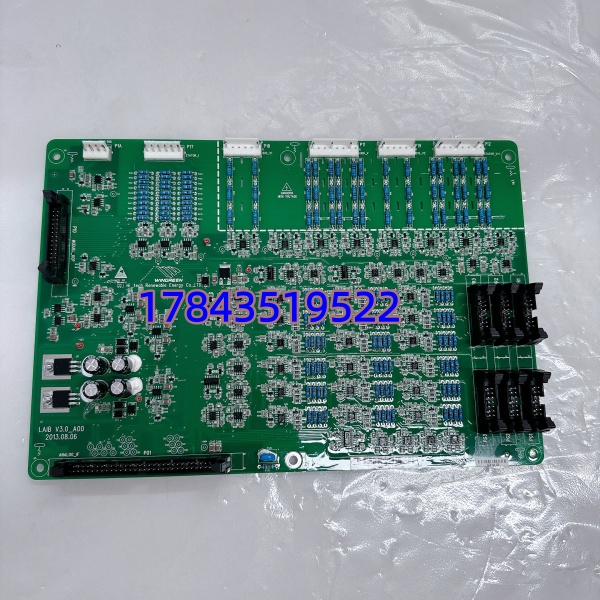

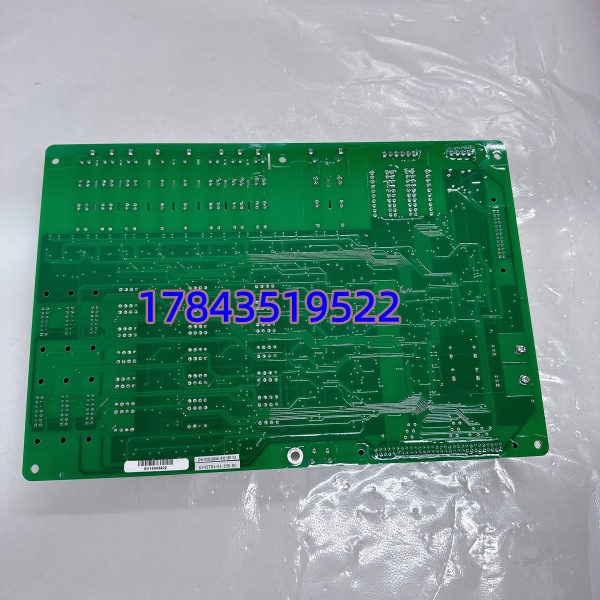

WINGREEN 034STN1-01-300-R（LAIB V3.0_A00）是美国 WINGREEN 公司推出的高密度数字量接口板，属于工业自动化系统的 I/O 核心部件。
板卡集成多通道光电隔离数字输入与继电器 / 晶体管输出电路，自带信号滤波与浪涌保护，适配工厂强电磁、高粉尘恶劣环境。采用 24V DC 供电，支持 RS-485/Modbus RTU 通讯，可直接对接 PLC、DCS 系统，实现现场开关量信号（限位、接近开关、阀门状态等）的实时采集与执行机构（电磁阀、接触器）的控制输出。
应用场景
- 电力行业 — 电站辅机控制采集锅炉、汽轮机辅机（油泵、风机、阀门）的开关状态，实现联锁保护与远程监控。
- 冶金行业 — 轧线 / 加热炉控制接收轧机限位、炉门开关、火焰检测等数字信号，输出控制指令，保障生产安全。
- 石油化工 — 装置联锁控制监测反应釜、管道的压力 / 液位开关状态，触发紧急停车（ESD），规避安全风险。
- 智能制造生产线 —I/O 集中控制集中采集传感器、光电开关信号，对接上位系统实现自动化联动，提升生产效率。
质量检测流程
- 入库核验：核对 WINGREEN 原厂序列号、合格证；检查 PCB 无腐蚀、焊点饱满、接口无变形。
- 上电自检：24V DC 供电，电源 / 状态指示灯正常，无异常发热。
- 通道测试：逐点测试数字输入 / 输出通道，光电隔离与继电器动作正常。
- 通讯测试：搭建 RS-485/Modbus 链路，与 PLC 数据收发稳定，无丢包。
- 老化测试：连续带载运行 24 小时，信号无漂移、通道无故障。
- 包装出库：防静电袋密封 + 气泡膜 + 纸箱，附 QC 报告与质保卡。
技术避坑指南
- 供电与接线优先使用24V DC 纯净电源，纹波≤50mV；数字信号线远离动力电缆，间距≥30cm，避免干扰。
- 通讯参数匹配默认参数：9600bps、8N1（8 数据位、1 停止位、无校验），需与上位机完全一致，否则通讯失败。
- 通道隔离与负载输出通道接感性负载（如电磁阀）时，需并联续流二极管，防止反向击穿；输入通道避免接入高压信号。
