描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 板卡型号 | FPB_V3.0_A01 |
| 工作电压 | 24V DC ±20% |
| 输入类型 | 数字量 / PT100 温度信号（可选） |
| 通道配置 | 高密度多通道（具体通道数以原厂手册为准） |
| 通信接口 | RS-485，支持 Modbus 协议 |
| 工作温度 | -20℃ ~ +70℃ |
| 防护等级 | IP20（工业标准） |
| 尺寸（长 × 宽 × 高） | 263×58×28 mm |
| 重量 | 约 0.43 kg |
| 安装方式 | 标准导轨 / 板载安装 |
| 绝缘耐压 | 30V AC/DC，0.5A（触点规格） |
产品深度介绍

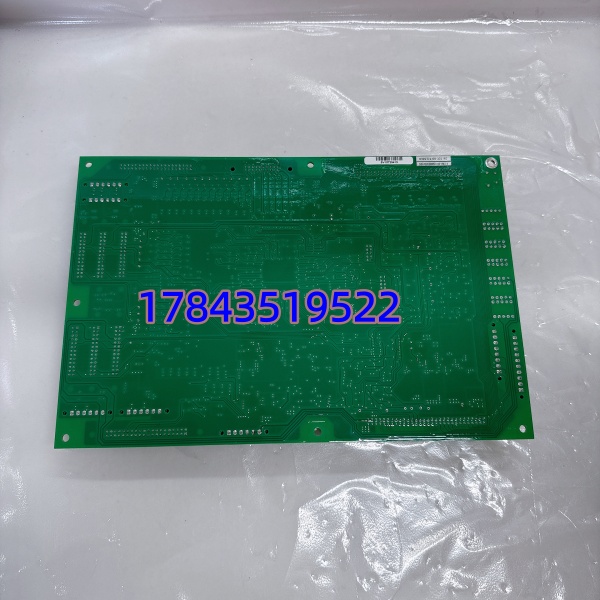

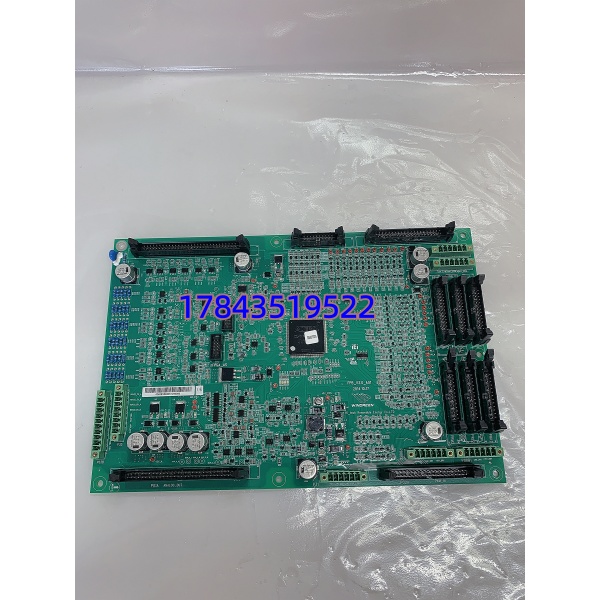

WINGREEN 03ZSTJ1-00-301-RS（FPB_V3.0_A01）是美国 WINGREEN 公司推出的高密度工业控制板卡，属于 ZSTJ 系列核心部件，专为工业自动化系统的信号采集与控制设计。
模块集成多通道输入 / 输出电路，可兼容数字开关量与 PT100 铂电阻温度信号采集，自带信号滤波与抗干扰设计，适配工厂强电磁环境。采用 24V DC 供电，支持 RS-485/Modbus 通讯，可直接对接 PLC、DCS 系统，实现现场数据实时上传与指令下发，广泛用于电力、冶金、石化等行业的过程控制场景。
应用场景与行业案例
工程痛点
工业现场需同时采集多路温度 / 开关量信号，普通采集卡通道少、抗干扰弱、兼容性差，导致数据失真、通讯中断，影响生产监控与故障预警效率。
典型应用场景
- 电力行业 — 电站辅机控制用于发电机组润滑油站、循环水泵的温度与状态信号采集，实时监测设备运行工况，保障机组稳定运行。
- 冶金行业 — 加热炉 / 轧线监控采集加热炉炉膛温度、轧机限位开关信号，实现温度闭环控制与设备联锁保护，适配高温、高粉尘恶劣环境。
- 石油化工 — 反应釜 / 管道监测监测反应釜温度、压力开关状态，保障化工工艺参数稳定，规避超温、超压引发的安全风险。
- 工业自动化生产线 —I/O 集中控制集中采集生产线传感器信号、执行机构状态，对接上位系统实现自动化联动控制，提升生产效率。
真实案例
某石化公司芳烃装置原用普通采集卡，因通道不足、抗干扰差，温度数据波动大，多次触发误报警，影响生产连续性。更换 WINGREEN 03ZSTJ1-00-301-RS 后，多路温度信号采集稳定，数据偏差≤±0.3℃，通讯无中断，误报警次数降至 0，设备运行稳定性显著提升，年减少停机损失超 50 万元。
质量检测流程
- 入库验收：核对 WINGREEN 原厂序列号、合格证；检查 PCB 无腐蚀、焊点饱满、接口无变形、三防漆均匀。
- 上电自检：24V DC 供电，启动正常，电源指示灯、状态指示灯无报错，无异常发热。
- 信号采集测试：接入标准 PT100 模拟信号与数字开关量，多点校验采集精度，符合标称范围。
- 通讯测试：搭建 RS-485/Modbus 通讯链路，与 PLC 数据收发正常，无丢包、无延迟。
- 负载测试：连续带载运行 24 小时，信号稳定无漂移，模块温升正常（≤40℃）。
- 包装出库：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签，附完整测试报告与质保卡。
