描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 配套主卡 | 必须搭配 1C31197G01 阀位主卡（P-Mod）成套使用 |
| 额定供电 | 24 VDC ±15%，由 Ovation 机架背板统一供电 |
| 阀位反馈采集 | 原生适配 LVDT 线性位移传感器，全行程闭环采集 |
| 伺服驱动输出 | 30 kHz 高频 PWM 比例输出，直驱电液伺服阀 |
| 阀位控制精度 | ±0.1% 全行程误差，消除阀门摩擦漂移 |
| 硬件保护电路 | 过流、短路、反向电压自动闭锁，故障上位机报警 |
| 工作环境温度 | -20 ℃ ~ +55 ℃ |
| 环境湿度 | 5% ~ 95%，无冷凝工况 |
| 整机尺寸 | 12.1 cm × 5.1 cm × 16.6 cm |
| 整机重量 | 0.35 kg |
| 总线通讯 | Ovation 私有背板总线，兼容冗余控制器机架 |
| 认证标准 | CE、UL，符合 IEC 61000-4 工业 EMC 抗干扰规范 |
| 同系列兼容型号 | 1C31194G01（老款硬件版本，固件不互通） |
| MTBF | ＞130,000 小时 |
产品深度介绍

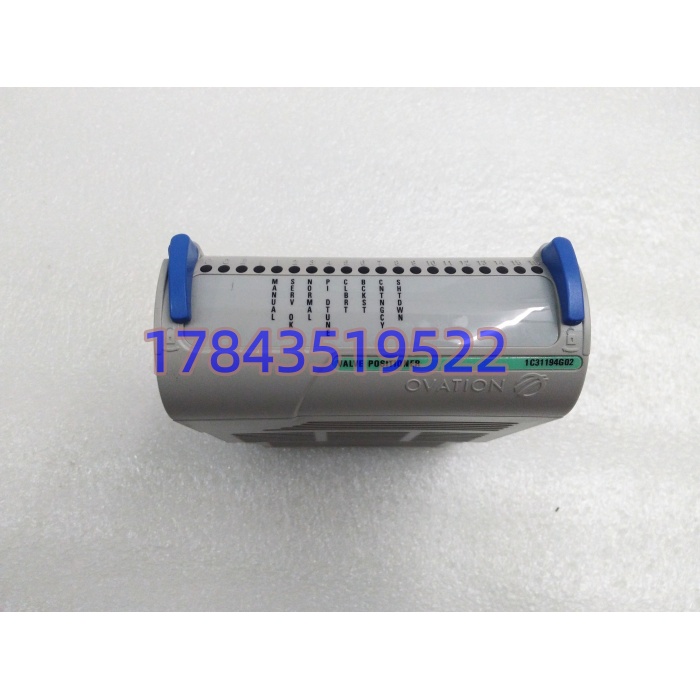

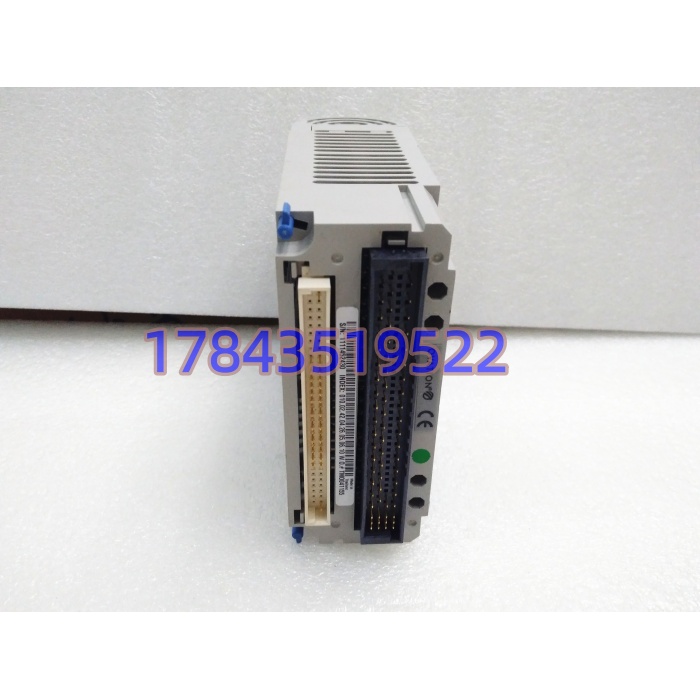

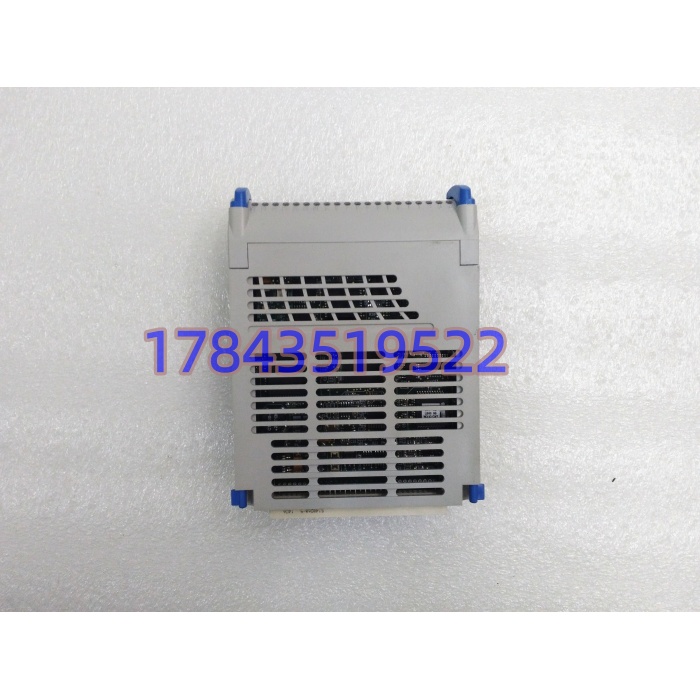

1C31194G02 是西屋 Ovation DCS 平台专用阀位电子子模块，和 1C31197G01 主卡组合构成完整阀门定位控制单元，国内火电 DEH 汽轮机调门、锅炉给水调节阀、化工加氢装置流量阀大量配套使用。模块负责现场 LVDT 位移信号解调、伺服阀功率驱动，是机组负荷调节回路的核心硬件，存量老电厂改造、备件替换高频选用型号。
模块采用全封闭无风扇壳体，汽机房高温、粉尘、油污环境可长期连续运行，内部独立隔离采集回路，避免强电接触器、变频器干扰造成阀位抖动。硬件内置闭环 PID 运算电路，实时补偿阀门摩擦力、油压波动带来的开度偏差，调节响应毫秒级。该型号原厂已逐步减产，替换时必须核对固件版本，新旧版本总线时序存在差异。所有出库模块均搭载 Ovation 仿真机架连续 24 小时带载测试，模拟 LVDT 反馈与伺服负载，提前筛除通道暗伤，降低现场非计划停机风险。
常见问题解答
- 老哥，1C31194G02 可以单独插机架上机使用吗？绝对不能单独工作，必须和 1C31197G01 阀位主卡成对装配，主卡负责和系统控制器通讯，本模块只处理现场阀位采集与驱动输出，缺任一卡件都会直接报通道故障、调门无法动作。采购备件务必成套备货。
- G01 和 G02 版本能不能直接互换，会出什么问题？硬件外形尺寸完全一致，但底层固件、背板通讯校验逻辑不同，直接替换后会出现阀位显示跳变、调门频繁震荡，严重时机组负荷大幅波动。拆机前记录原模块后缀版本，下单同步告知，我们可提前刷写匹配固件。
- 这套阀位卡支持冗余热插拔更换吗？冗余控制器架构下可热插拔；单 CPU 无冗余机架，更换前必须将对应阀门切至手动、闭锁伺服输出后再拔板。现场见过电工带电直接插拔，静电击穿内部驱动芯片，机组停机抢修 5 小时。
- 更换新模块需要重新整定阀门 PID 参数吗？硬件本身不带存储参数，所有整定数据存在 1C31197G01 主卡内，只更换 1C31194G02 无需重新整定。但拆装前要备份上位机组态，防止总线识别异常丢失通道配置。
- 怎么区分全新原装和翻新维修件，有检测凭证吗？每块入库核验机身原厂序列号、外壳镭射标识；采用 500V 摇表做绝缘测试，全通道模拟 LVDT 负载老化测试，出库附带完整测试报告与通电实拍视频。翻新件会有电路板补焊、金手指磨损、外壳划痕，入库全检筛除，支持远程视频开箱验货。
- 质保周期多久，接线短路烧毁能保修吗？全新原装质保 12 个月。人为接线正负极短路、未佩戴防静电手环拆装击穿驱动电路、长期超温工况造成损坏不在质保范围；发货附带防静电操作、LVDT 接线规范提示。
- 单套 1C31194G02+1C31197G01 最多控制几路阀门？一套组合硬件固定单路闭环阀位控制，一台汽轮机多个调门，需要配套多组阀位卡件，无法通过软件扩展通道数量。
