描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输出通道 | 16 路独立 MOSFET 固态输出，分组光电隔离 |
| 负载电压范围 | 5 ~ 60 VDC，适配 24V 工业标准回路 |
| 单通道连续电流 | 0.5 A，峰值短时 1~2 A |
| 最小维持负载电流 | 2 mA，避免空载信号误判 |
| 开关响应速度 | 典型＜500 μs，最大≤1 ms |
| 隔离等级 | 现场负载与背板 1500VAC 光电隔离 |
| 背板供电 | 5VDC，整机功耗＜5 W |
| 安装方式 | Ovation 标准 I/O 机架单槽位，配套 TA 端子底座 |
| 诊断指示 | 每通道独立状态 LED，全局 RUN/FAULT 指示灯 |
| 接线模式 | 兼容源型 / 漏型两种直流负载接线 |
| 工作环境 | -20℃ ~ +60℃，5%~95% 湿度无凝露 |
| 保护机制 | 单通道短路限流、过温、反向电压硬件保护 |
| 配套软件 | Ovation Developer Studio、Ovation Operator HMI |
产品深度介绍

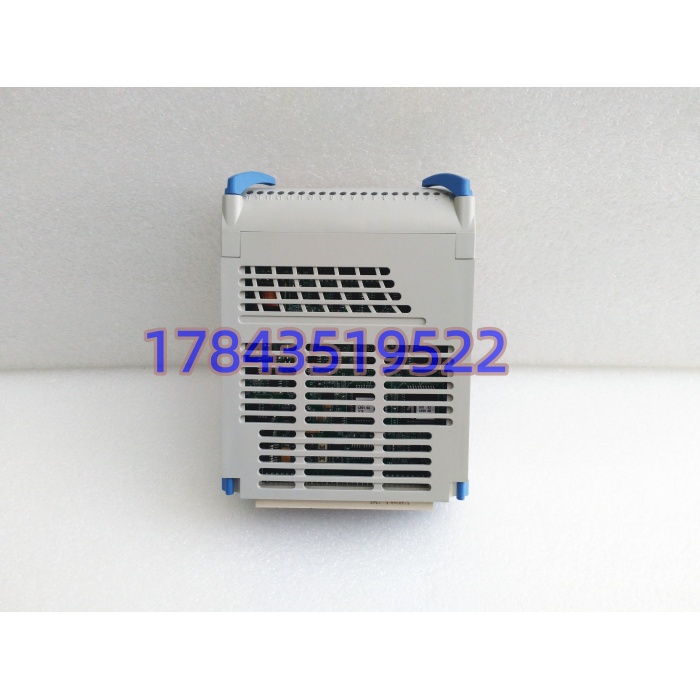

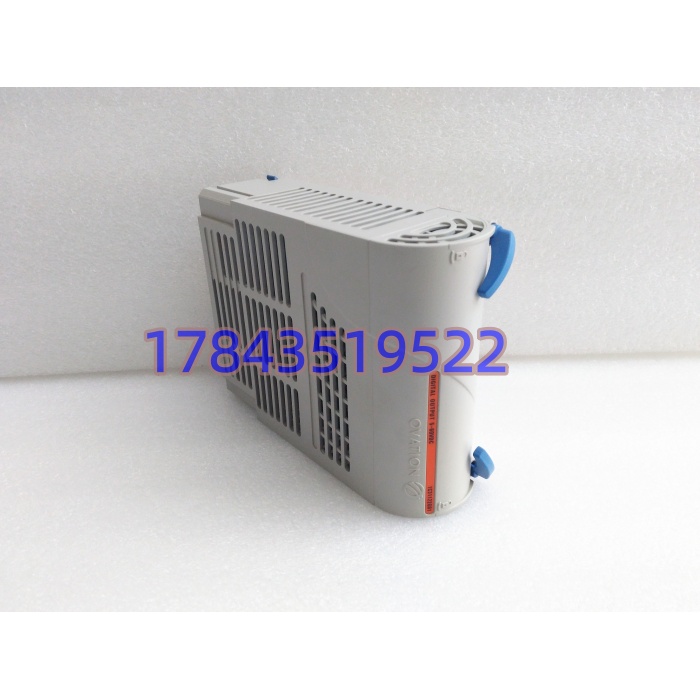

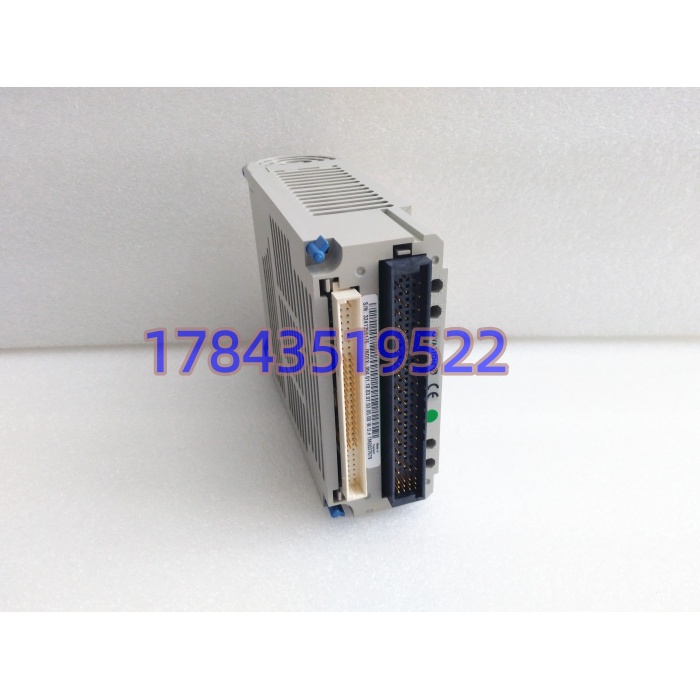

1C31122G01 是原西屋专为 Ovation DCS 开发的高密度固态数字输出卡，区别于继电器输出模块，无机械触点磨损问题，适合长期高频次启停控制场景。模块 16 路通道完全独立分组隔离，现场回路短路、浪涌不会扩散损坏背板与控制器，起到电气隔离防护作用。
模块支持宽范围 5~60VDC 直流负载，电厂 24V 电磁阀、化工 220V 直流执行机构均可适配；面板每路通道配置独立指示灯，现场调试无需调取上位画面，快速定位动作异常回路。支持本地机架与远程 I/O Drop 机架通用，改造项目可直接替换老旧同规格 DO 卡，组态逻辑无需大幅修改，缩短停机调试时长。
应用场景与行业案例
工程痛点
火电、化工在用 Ovation 系统配套 DO 卡老化触点失效；继电器型输出卡频繁启停易粘连，造成阀门误动作；原厂备件订货周期超 2 个月，机组降负荷生产损耗高；多设备共用输出回路无隔离，一处短路整组通道失效。
典型应用场景
- 火力发电 – 锅炉、汽机辅控系统炉膛点火电磁阀、引风机 / 送风机辅助继电器、疏水阀开关控制，长期连续运行无触点损耗，隔离电网浪涌避免主控重启。
- 石油化工 – 精馏、加氢装置联锁执行紧急切断阀、放空阀、泵类启停回路，短路保护防止现场故障扩散，保障 ESD 联锁可靠动作。
- 煤化工 – 气化、合成工段顺序控制批量电磁阀、现场声光报警灯驱动，高密度 16 通道减少机架占用，适配粉尘高温控制室环境。
- 水处理大型水厂 – 泵阀、加药系统自控户外潮湿控制柜稳定运行，宽电压适配现场非标 24V 直流仪表回路。
- 造纸行业 – 烘缸、输送设备时序控制高频启停工况，固态输出无机械疲劳，降低年度备件更换频次。
现场真实案例
今年上半年，华中一台 300MW 机组 Ovation 辅控系统 1C31122G01 单通道内部 MOS 管老化，FAULT 灯间歇告警，对应锅炉疏水阀频繁拒动，机组只能降负荷人工操作。咨询原厂反馈美国调货 75 天，单日发电量损失超 50 万。
客户调取现货拆机全检模块，完成 24 小时满载通道通断老化、隔离耐压测试后加急发出，3 天送达电子间。工程师热插拔更换，直接导入原有通道逻辑，全部 16 路阀门、继电器动作恢复正常。后续电厂一次性储备 3 块同款 DO 卡作为机架常备应急备件。
