描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 通道配置 | 8 路独立差分 4-20mA 电流输入通道 |
| A/D 转换精度 | 14 位分辨率，满量程精度 ±0.1% FS |
| 信号兼容 | 标准 4–20 mA 电流环，兼容 0–20 mA 变送器 |
| 总线协议 | 原生支持 HART 智能变送器通讯，Ovation 串行 I/O 总线 |
| 隔离等级 | 单通道与系统侧 1500 VAC 光电隔离，抑制现场干扰浪涌 |
| 配套底座 | 必须搭配 1C31227G01 端子个性模块使用，不可单独接线 |
| 供电规格 | Ovation 背板 24 VDC ±10%，稳态功耗≤35 mA |
| 热插拔特性 | 支持 Ovation 机架带电拔插，单通道故障不影响整卡运行 |
| 工作温区 | -40 ℃ ~ +70 ℃，适配电厂、化工高温机柜环境 |
| 状态指示灯 | 电源、运行、总线通讯、8 路通道独立故障 LED |
| 整机尺寸重量 | 100 × 76 × 25 mm，净重 0.33 kg |
| 合规认证 | CE、UL/cUL、Class1 Div2 防爆、RoHS |
| 停产状态 | 原厂已停产，存量备件用于老旧 Ovation 机组改造维保 |
产品深度介绍

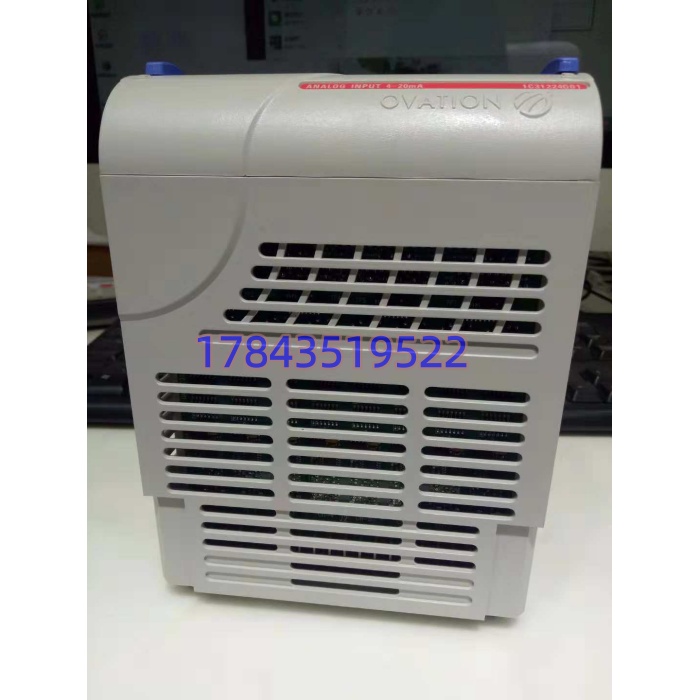

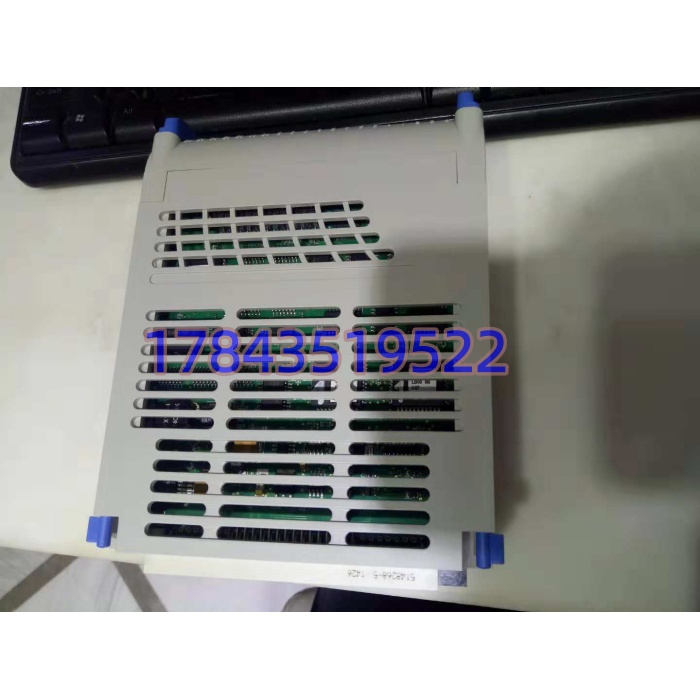

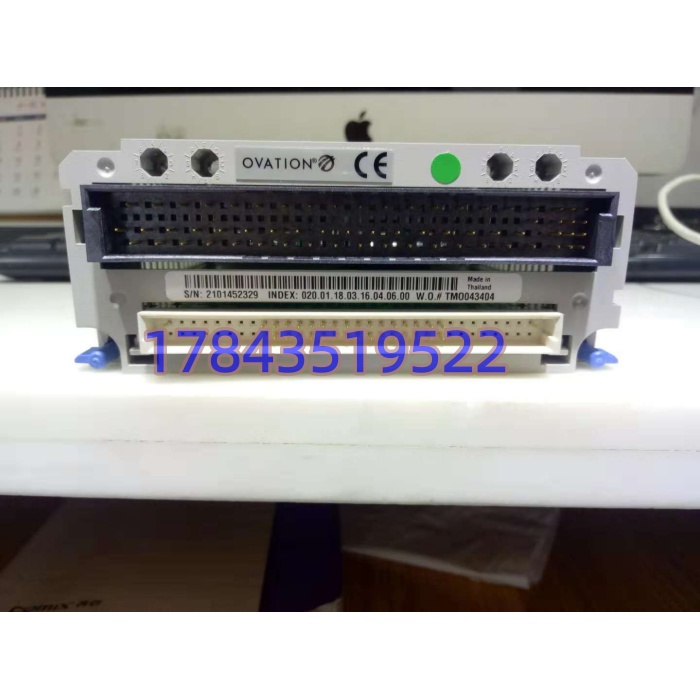

1C31224G01 是西屋 / 艾默生 Ovation DCS 专用 8 通道模拟输入电子模块，仅适配 4-20mA 电流型压力、流量、温度变送器，广泛用于火电、燃气电厂、炼油、水处理核心控制机柜。模块需与 1C31227G01 端子底座组合使用，完成现场模拟信号模数转换，向控制器上传实时工艺变量。
采用通道独立隔离电路，变频器、电机启停产生的电磁干扰不会造成通道漂移；内置 HART 调制解调电路，可在线读取变送器量程、故障代码，无需额外手持器。支持机架热插拔，更换单块 AI 卡无需整列 I/O 断电；自带逐通道自诊断，断线、短路、超量程单独点亮通道报警灯，快速定位现场线路问题。宽温元器件适配机组高温控制柜，大幅降低仪表信号异常引发的机组扰动、非计划停机风险。
常见问题解答
- 老哥，1C31224G01 能直接替换 1C31224G02 吗？坦白讲不能通用，两者采集信号类型完全区分。1C31224G01 只处理 4-20mA 电流，G02 型号是 ±1V 电压输入，底层采样电路、组态量程配置不互通，直接上机通道无读数。更换必须严格匹配尾号版本，我们可按现场底座型号成套备货。
- 只换这块电子模块，需要重新下装系统组态吗？同型号、同固件版本替换无需重新编译下载，原有通道量程、报警阈值全部保留；但必须沿用原有 1C31227G01 端子底座，底座接线定义改动会导致信号失真。出库可提前核对固件版本，到货直接插机架上电运行。
- Ovation 机架更换 1C31224G01 支持热插拔吗？硬件原生支持机架带电拔插，但现场变送器线缆严禁带电拆卸。我见过电厂检修人员热拔端子底座信号线，浪涌击穿模块隔离芯片，8 路流量信号全部丢失，机组协调控制大幅波动，紧急降负荷处理。拔插仅操作机架模块，端子接线必须断电。
- 怎么区分全新原装和维修翻新卡件？每块入库核验机身原厂序列号、镭射标识，PCB 无维修动焊、金手指无磨损氧化，原厂密封标签完整。发货附带完整 Ovation 机架 24 小时挂网测试报告，支持视频通电核验通道指示灯；市面翻新卡普遍存在 HART 通讯失效、通道漂移，我们不流通维修二手件。
- 这块 AI 模块质保多久，通道采集异常怎么处理？整机质保 12 个月，现场接错高压、进水腐蚀、静电击穿不在质保范围。上机前提供远程通道量程、HART 调试指导；若模块原生硬件缺陷导致无采样、通道报错，免费换新并承担往返物流。
- 一块 1C31224G01 最多能带多少台 HART 变送器？单卡 8 通道，每通道独立挂载 1 台 4-20mA+HART 变送器，不建议同通道并联多台仪表，会造成电流分压、HART 通讯卡顿。线缆全程屏蔽单端接地，大功率动力电缆与仪表线分槽敷设，减少信号跳变。
- 秋冬干燥机柜拆装，静电会不会损坏模块通道？北方电厂冬季静电击穿故障率很高，操作全程佩戴接地防静电手环，仅握持模块塑料外壳，严禁触碰背板金手指与底座端子。有班组电工未做防静电防护，拆箱静电击穿单通道隔离电路，整条回路温度测点失效，连夜抢修。
