描述
产品深度介绍

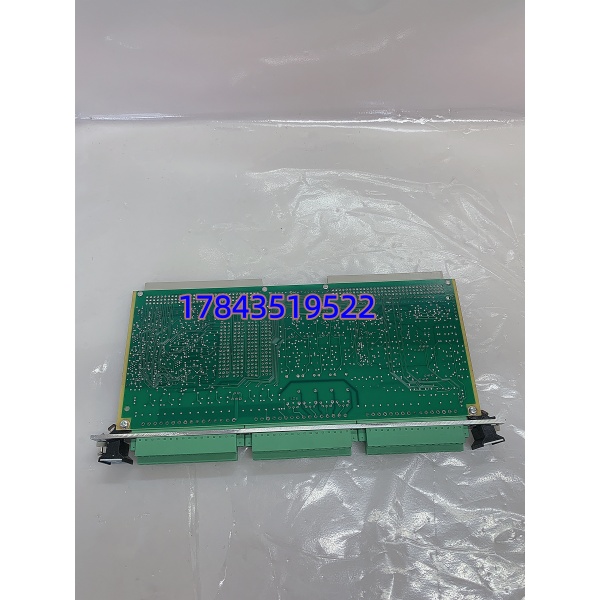

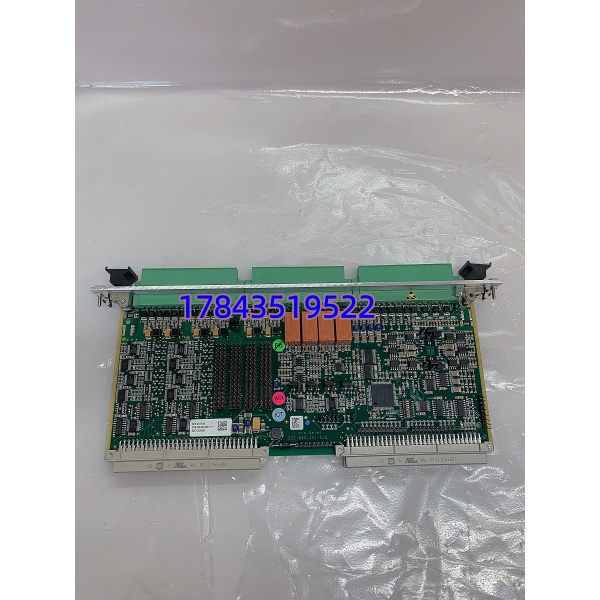

VM600 IOC4T 200‑560‑000‑114 / 200‑560‑101‑018 是瑞士 Vibro‑meter（Meggitt）为 VM600 系统设计的后端 I/O 接口卡，必须与前端 MPC4 保护卡成对使用，安装于 VM600 机架后部，通过背板总线与 MPC4 通讯Vibro-Meter。
模块负责将振动、位移、温度、转速等传感器信号接入保护系统，经 MPC4 处理后，由 IOC4T 输出继电器触点信号，驱动报警或停机联锁；同时提供缓冲原始信号与模拟量输出，便于外接监测与分析Vibro-Meter。符合 API 670、ISO 10816 标准，适配电力、油气等高危工业场景
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | VM600 IOC4T（200‑560‑000‑114 / 200‑560‑101‑018） |
| 通道配置 | 4 路动态信号输入（振动 / 位移）、2 路转速 / 相位输入、4 路继电器输出Vibro-Meter |
| 信号范围 | 动态输入：±10V；模拟输出：0–10V（4–20mA 可选，跳线）Vibro-Meter |
| 供电 | 24V DC ±15%，功耗≤10WVibro-Meter |
| 工作温度 | -20℃ ~ +70℃（工业宽温） |
| 继电器输出 | 4 路 SPDT，250V AC/30V DC，5AVibro-Meter |
| 通讯 | 背板 IP 总线（与 MPC4）、缓冲信号输出Vibro-Meter |
| 物理尺寸 | 6U 高度，标准 19″ 机架，背板双连接器Vibro-Meter |
| 认证 | CE、API 670、ISO 10816、EMI/EMC 防护Vibro-Meter |
| 维护特性 | 支持热插拔、LED 状态指示、螺丝端子（48 芯） |
应用场景与行业案例
旋转机械（汽轮机、压缩机、发电机）非计划停机损失巨大，IOC4T 作为保护系统 “信号神经”，负责实时采集与联锁输出，异常时快速保护设备、减少停产损失Vibro-Meter。
典型应用场景
- 电力行业‑汽轮发电机组采集轴振动、轴位移、转速信号，与 MPC4 配合实现振动超标停机保护，保障并网安全Vibro-Meter。
- 石油化工‑离心压缩机监测振动、压力、温度，继电器输出控制防喘振阀、报警灯，避免喘振导致设备解体Vibro-Meter。
- 油气输送‑管道增压泵实时监测泵组振动与转速，异常触发报警 / 停机，防止轴断裂、密封失效Vibro-Meter。
- 冶金行业‑高炉鼓风机适配高温高粉尘环境，监测振动与轴承温度，避免设备故障导致高炉休风Vibro-Meter。
真实案例：某炼化压缩机抢修
某大型炼化关键离心压缩机振动报警，排查为 IOC4T 通道故障。原厂订货周期4 周，停机 1 天损失超百万。我们提供全新原装 IOC4T，24 小时内发货Vibro-Meter。
现场工程师利用热插拔不停系统更换，上电信号采集正常，压缩机恢复运行。抢修仅2 小时，避免巨额损失；后续该公司将此型号纳入常备库存Vibro-Meter。
核心卖点与差异化
- 原厂配对设计：与 MPC4 无缝适配，背板 IP 总线直连，微秒级同步，无通讯延迟Vibro-Meter。
- 高可靠性：工业级器件，MTBF＞100,000 小时，‑20℃~+70℃宽温、强电磁干扰环境稳定运行Vibro-Meter。
- 热插拔维护：支持不停系统单卡更换，维护＜15 分钟，减少停机损失Vibro-Meter。
- 标准兼容：符合 API 670、ISO 10816，适配涡流 / 压电 / RTD 等主流传感器Vibro-Meter。
- 完善售后：12 个月质保，提供测试报告 + 配置备份，远程协助调试与故障排查Vibro-Meter。
