描述
产品深度介绍

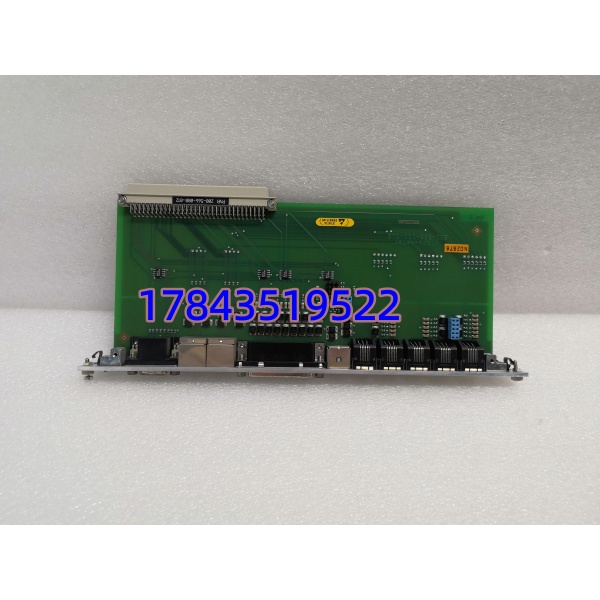

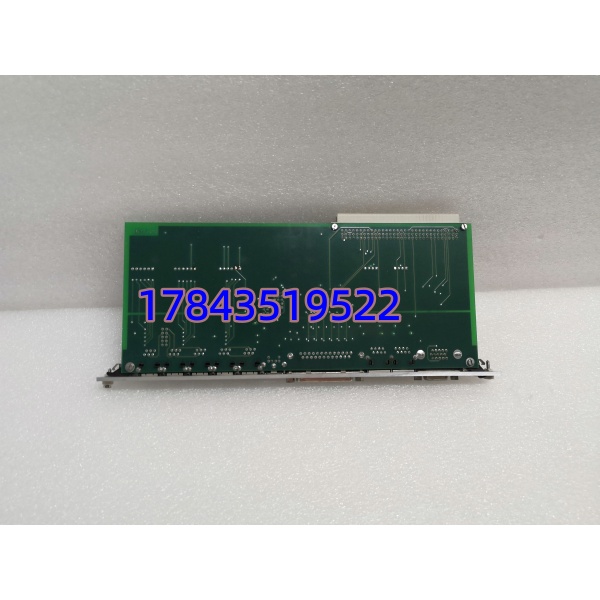

Vibro-meter 200-566-000-012/200-566-101-012（VM600 IOCN）是美捷特旗下 VM600 系统的核心 I/O 通信控制卡，与 CPUM 控制器配合使用，构成 VM600 机架的控制与通信中枢。标准版（000-012）用于常规工况，安全版（101-012）强化冗余与安全认证，适配 SIL 等级应用。
模块集成双以太网口与多串口，支持 Modbus RTU/TCP、Profinet 等协议，实现与上位系统、PLC 及第三方设备的数据交互。具备热插拔与自动配置功能，支持在线更换保护卡，不中断系统运行。金属外壳 + 工业级设计，耐受宽温与振动，适配电厂、炼化等恶劣工况。
关键技术规格
| 参数项 | 标准版（200-566-000-012） | 安全版（200-566-101-012） |
|---|---|---|
| 功能定位 | VM600 机架 I/O 通信控制卡 | VM600 机架安全冗余 I/O 通信卡 |
| 通信接口 | 2×RJ45（100Mbps 以太网）、2×DB9（RS485/RS232） | 2×RJ45（冗余以太网）、2×DB9（RS485/RS232） |
| 支持协议 | Modbus RTU/TCP、Profinet | Modbus TCP（冗余）、Profinet |
| 输入通道 | 4 路模拟输入（±10V，适配振动 / 位移传感器） | 4 路模拟输入（±10V，SIL 认证） |
| 输出通道 | 8 路继电器输出 | 12 路继电器输出（冗余触点） |
| 供电 | 24V DC ±15% | 24V DC ±20% |
| 工作温度 | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
| 认证 | CE、RoHS | CE、SIL2、ATEX、RoHS |
| 尺寸（宽 × 高 × 深） | 140 × 88 × 180 mm | 140 × 88 × 180 mm |
| 重量 | 0.9 kg | 0.95 kg |
| 特色功能 | 热插拔、自动配置、前面板显示 / 报警复位 | 冗余通信、安全联锁、故障诊断、SIL 认证 |
应用场景与行业案例
工程痛点
旋转机械（汽轮机、压缩机、风机）运行中，振动、位移等参数需实时监测与保护。传统系统常因通信卡故障导致数据中断、保护失效，引发非计划停机，单次损失可达数十万。同时，多协议设备互联难、备件兼容性差，增加维护成本。
典型应用场景
- 电力行业 – 火电 / 核电汽轮机组监测用于汽轮机、发电机振动 / 位移监测，实时上传数据至 DCS，超限触发联锁保护，避免轴系损坏。
- 石油化工 – 压缩机组 / 机泵群状态监测适配高温、防爆工况，为关键机组提供连续监测与保护，支持 Modbus 与厂内系统集成。
- 冶金行业 – 高炉风机 / 轧线电机保护抗振动、抗粉尘，保障恶劣环境下设备稳定运行，提前预警故障，减少停机。
- 水处理 – 大型泵站机组监测用于水泵、风机状态监测，支持远程通信与数据记录，适配 SCADA 系统。
真实案例
某炼化企业加氢装置的 VM600 系统 IOCN 卡（200-566-000-012）突发故障，导致 3 台压缩机振动数据中断，保护功能失效。原厂订货需 8 周，期间机组只能降级运行，每天面临安全风险。紧急采购我司全新原装 IOCN 卡，到货后 30 分钟完成热插拔更换，系统恢复正常，保护功能投入，避免装置非计划停机。事后该企业采购 2 块安全版（200-566-101-012）作为备用，提升系统冗余能力。
核心卖点与差异化
- 双版本适配：标准版满足常规监测，安全版支持 SIL2 认证与冗余输出，适配高安全等级场景。
- 多协议兼容：同时支持 Modbus TCP/RTU、Profinet，无缝对接主流 DCS/PLC，减少协议转换成本。
- 热插拔设计：支持在线更换，无需停机，更换后自动配置，恢复时间 < 5 分钟。
- 工业级可靠性：-40℃~+70℃宽温运行，金属外壳抗振动，适配恶劣工况。
- 原装质保保障：全新原装，12 个月质保，提供原厂测试报告，杜绝翻新风险。
