描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | MPC4（200-510-071-113 / 200-510-111-034） |
| 通道配置 | 4 路动态振动 + 2 路转速 / 相位 |
| 信号类型 | 加速度、速度、位移（涡流）、动态压力 |
| 频率范围 | 0.1Hz–10kHz（积分模式 2.5Hz 起） |
| 精度 | ±0.5% 满量程 |
| 分辨率 | 0.01Hz |
| 安全等级 | IEC 61508 SIL2、ISO 13849 PLd |
| 处理器 | 24 位 DSP，实时滤波 / 阶次跟踪 |
| 输出接口 | 前面板 BNC、4–20mA、RS-485/Modbus、继电器 |
| 继电器容量 | 250VAC/2A，8 路可编程 |
| 工作温度 | -25℃ ~ +65℃ |
| 功耗 | 约 5.5W（24VDC） |
| 尺寸 | 6U（262mm）×20mm× 深度适配机架 |
产品深度介绍

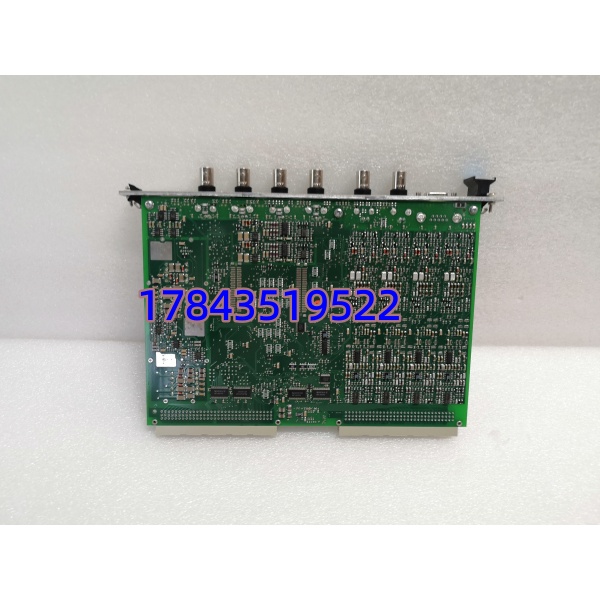

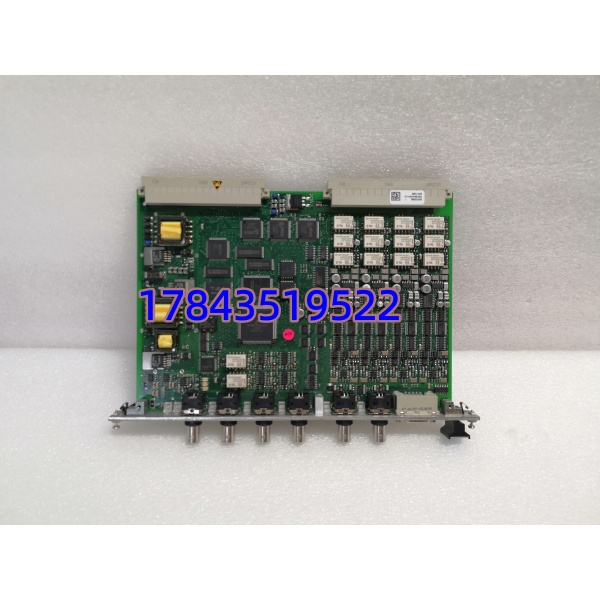

Vibro-meter VM600 MPC4 是 VM600 涡轮机械仪表（TSI）系统的核心保护卡，由瑞士 Meggitt 公司生产，专为燃气轮机、蒸汽轮机、压缩机等关键旋转设备设计。MPC4 必须与 IOC4T 接口卡配对使用，安装于 VM600 ABE04x 机架前部。
它集成 24 位 DSP，可同时处理 4 路振动与 2 路转速信号，支持宽带 / 窄带滤波、阶次跟踪、峰值 / 有效值计算，符合 API 670 标准。具备完善自诊断与 SIL2 安全认证，能在 12ms 内完成超限判断并触发联锁，避免设备重大损坏。
应用场景与行业案例
工程痛点
旋转设备（汽轮机、压缩机）一旦轴振 / 轴位移超限，几秒内可导致轴瓦烧毁、轴弯曲，维修成本千万级、停产损失日超百万。传统监测仅报警不联锁，无法杜绝恶性事故。
典型应用场景
- 电力行业 – 火电 / 燃机 TSI 系统汽轮机、发电机轴振 / 轴位移 / 胀差监测，超速保护与 ESD 联锁，满足电网安全规范。
- 石油化工 – 压缩机组保护裂解气、丙烷压缩机振动 / 转速监测，防喘振与联锁停机，保障连续生产。
- 天然气 – 长输管道压气站离心压缩机振动、温度、压力综合监测，远程诊断与联锁，减少现场巡检。
- 冶金 – 高炉鼓风机 / 烧结风机高速风机振动与轴向位移监测，防止叶片断裂、轴系损坏，适配恶劣粉尘环境。
真实案例
去年 9 月，某沿海炼厂的丙烷压缩机轴振突然飙升至 120μm（报警 80μm、停机 120μm）。VM600 MPC4 在 10ms 内完成信号确认、三取二表决并触发 ESD，机组安全停机。事后检查发现轴承磨损加剧，若继续运行将导致轴抱死，直接损失超 2000 万。该项目随后增配 2 块 MPC4 作为备件，消除停产风险。
核心卖点与差异化
- 6 通道同步处理：4 振 2 速独立可编程，覆盖轴振、位移、转速、相位全参数。
- SIL2 安全认证：符合 IEC 61508，硬件看门狗 + 独立电源监控，联锁响应 < 15ms。
- 多传感器兼容：支持涡流、磁电、压电、速度传感器，适配不同监测需求。
- API 670 合规：内置标准保护逻辑，无需二次开发，直接满足行业规范。
- 前面板 BNC：原始信号缓冲输出，便于现场示波器 / 频谱仪分析，快速定位故障。
- 热插拔 + 长生命周期：在线更换不影响运行；原厂备件支持至 2027 年。
