描述
产品深度介绍

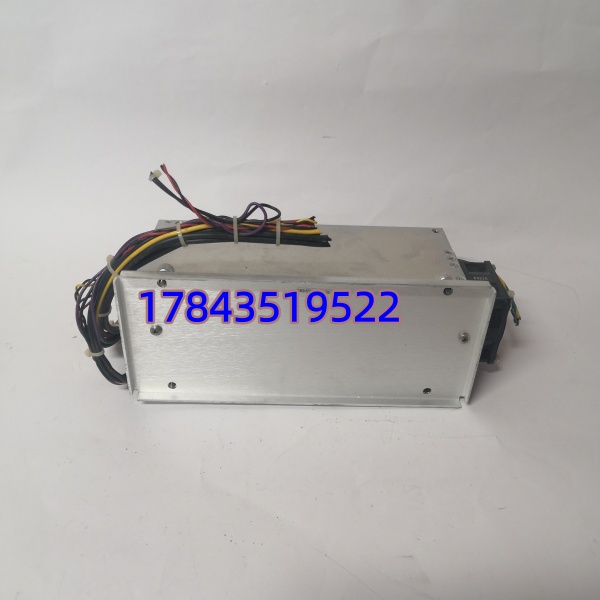

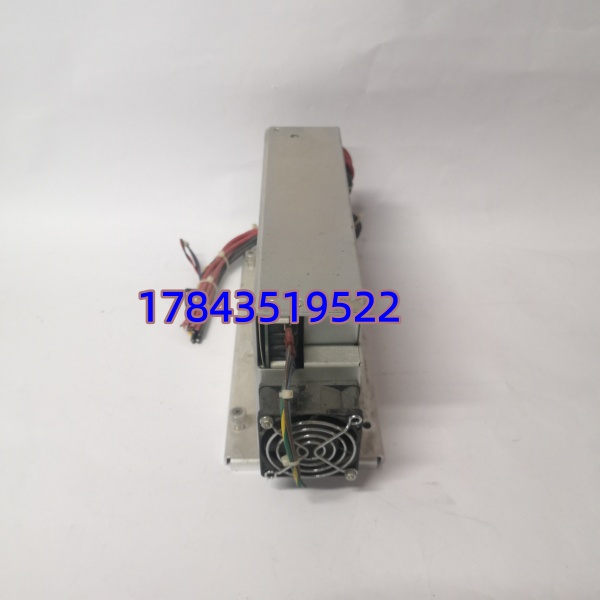

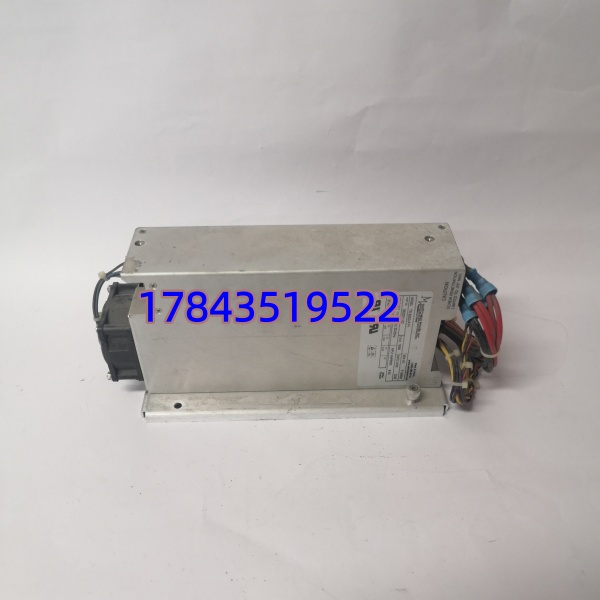

Triconex TR-500Q-P-F1（备件号 3503311-02）是施耐德旗下 Triconex 公司推出的SIS 安全仪表系统专用冗余电源模块，适配 Tricon v2/v3 系列安全控制器（如 3503E、3504E 机架）。模块采用开关电源架构，支持 85–264VAC 全球宽压输入，提供双路隔离 24V DC/10A 输出，满足 2oo3 冗余配置要求。
作为安全系统核心供电单元，该模块具备 FM、CSA、ATEX、IEC 61508 SIL 3 认证，内置过载、过压、短路保护，搭配 LED 状态指示灯（AC OK/DC OK/Fault），可向主控模块实时反馈运行状态。广泛应用于石油化工、油气、电力等对安全等级要求极高的关键场景，是老旧 Tricon 系统运维替换的核心备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整型号 | TR-500Q-P-F1 |
| 备件编号 | 3503311-02 |
| 品牌 / 制造商 | Triconex（Schneider Electric） |
| 适配系统 | Tricon v2/v3 安全控制器（3503E/3504E 机架） |
| 输入电压 | 85–264VAC，47–63Hz（全球宽压） |
| 输出规格 | 24V DC 标称，每路 10A 连续电流（双路隔离） |
| 冗余配置 | 支持 2-out-of-3（2oo3）冗余架构 |
| 保护功能 | 过载、过压、短路保护 |
| 状态指示 | AC OK、DC OK、Fault 三色 LED 指示灯 |
| 安全认证 | FM、CSA、ATEX、IEC 61508 SIL 3 |
| 工作温度 | -25°C ~ +70°C |
| 安装方式 | Tricon 机架背板插拔式 |
质量检测 SOP
- 入库验收检测核验原厂装箱单、合格证、序列号，可向 Triconex 官方查询真伪。检查模块外壳无变形、划痕、腐蚀，端子无氧化、烧蚀，防静电袋未拆封。
- 上机功能测试搭建 Tricon v3 测试机架，接入 85–264VAC 宽压电源。通电检查 LED 指示灯状态，测试双路 24V DC 输出电压（±5% 精度）、负载电流。模拟过载、短路故障，验证保护功能触发正常。连续带载运行 24 小时，记录温升与运行状态，出具测试报告，可提供测试视频 / 照片。
- 电气参数测试用 500V 摇表测输入 / 输出端绝缘电阻（>10MΩ 合格），完成接地连续性测试、耐压测试（AC 1500V/1 分钟无击穿），各项指标符合原厂 SIS 安全标准。
- 固件与配置验证读取模块固件版本，记录备案，适配 Tricon v2/v3 系统。备份模块硬件配置参数，方便现场快速调试。
- 最终质检与包装质检员逐项复核并签字确认。模块装入专用防静电袋密封，外层气泡膜 + 硬纸箱防护，粘贴质检合格标签（标注型号、序列号、检测日期）。
