描述
关键技术规格
- 适配系统：Tricon 全系列安全仪表系统
- 采集通道：集成振动、温度复合采集通道
- 信号类型：压电式振动信号、铂电阻温度信号
- 信号调理：内置滤波、放大电路，适配现场传感器
- 供电方式：背板统一供电，无需外接电源
- 工作温度：-40 ℃ 至 +70 ℃
- 防护等级：符合工业 IP20 标准
- 安全等级：满足 SIL3 安全要求
- 通讯方式：背板总线传输监测数据
- 相对湿度：5%~95%，无冷凝
- 尺寸：156 mm × 106 mm × 26 mm
- 重量：约 0.36 kg
产品深度介绍

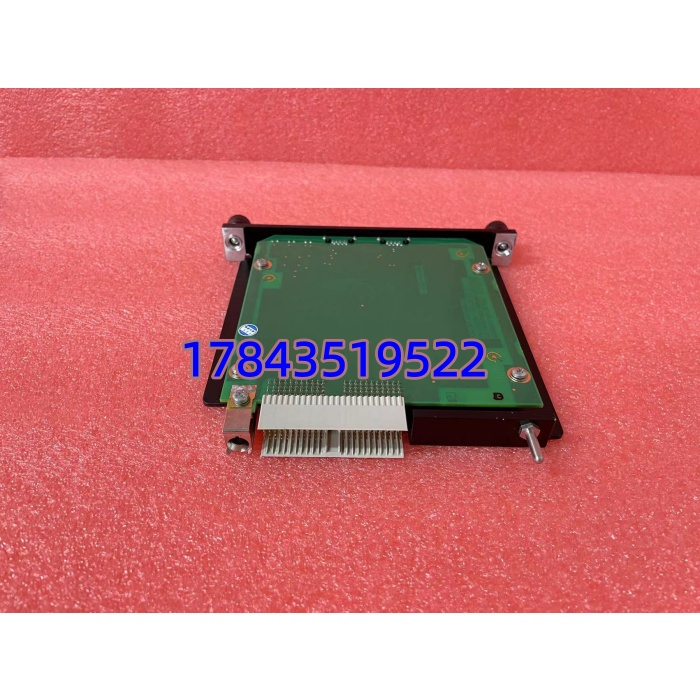

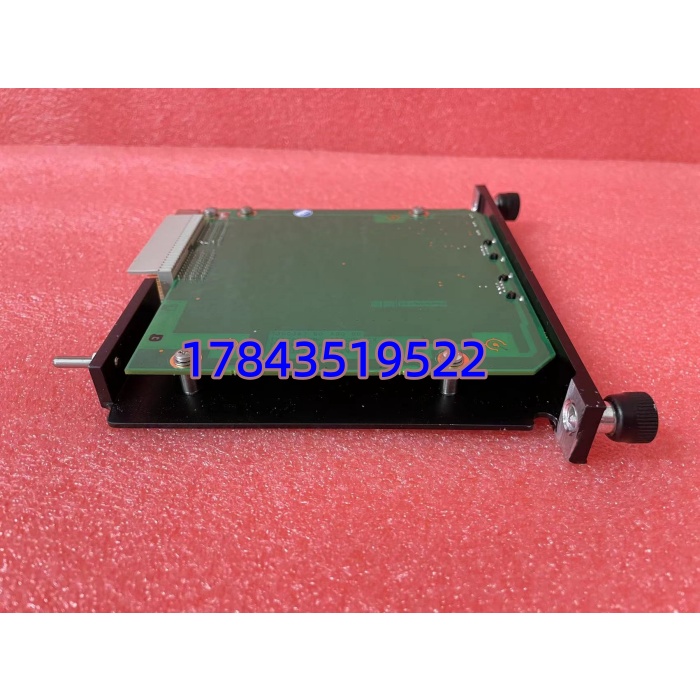

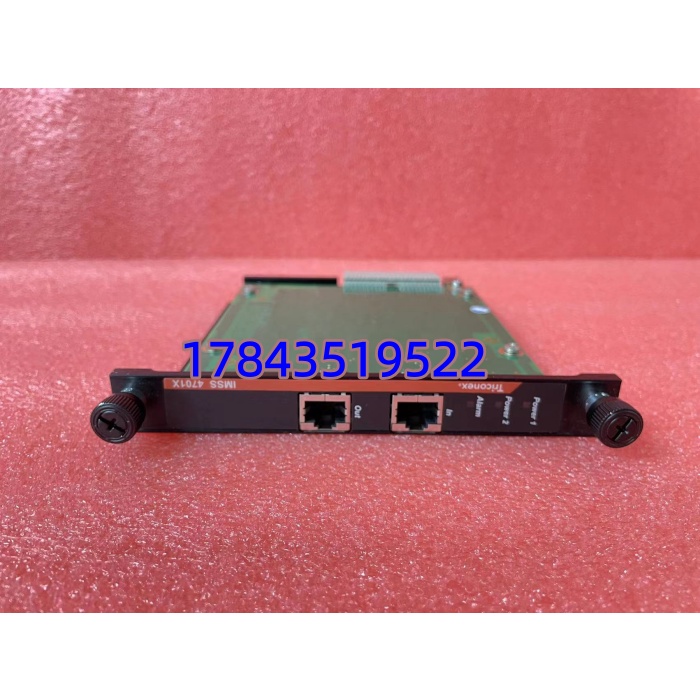

TRICONEX IMSS 4701X 是配套 Tricon 系统使用的智能机械状态监测模块，主要用于工业转动设备、机组的运行参数采集。模块集成信号处理电路，可直接接入现场振动传感器与温度探头，将模拟信号转换为系统可识别的数据。
模块沿用成熟的工业设计，具备抗干扰、宽温运行能力，数据采集精度稳定。可实时上传设备运行数据，结合系统逻辑实现异常预警，提前排查机组隐患，降低非计划停机概率。
应用场景与行业案例
工程痛点
大型机组长期运行过程中，振动、温度异常是设备故障的主要诱因。传统人工巡检存在盲区，无法实时捕捉参数变化，等到故障显现时，往往已经造成部件损坏与生产停滞。
典型应用场景
- 石油化工 – 压缩机组监测安装于增压压缩机、循环机组控制柜，持续采集轴振与壳体温度，异常时触发预警。
- 电力行业 – 汽轮发电机组监测汽轮机、风机轴承状态，数据接入 SIS 系统，保障发电机组稳定运转。
- 天然气行业 – 长输管线泵站对泵站大功率泵体进行在线监测，偏远站点无需频繁人工到场巡检。
- 冶金行业 – 大型风机与传动设备车间粉尘、振动环境恶劣，模块耐受现场工况，长期稳定采集设备参数。
- 煤化工行业 – 反应釜配套机组联动安全控制系统，参数超标时同步输出预警信号，规避设备及工艺风险。
真实案例
某煤化工企业有多台大型工艺压缩机，依靠人工定时巡检，多次出现参数突变未及时发现，造成轴承磨损停机。
现场加装多块 IMSS 4701X 模块后，实现 24 小时不间断数据采集。运行一年间，先后 4 次捕捉到振动参数异常，运维人员提前检修处理，机组未再发生突发故障，有效减少停机损失。
核心卖点与差异化
- 一体化采集设计：同时支持振动、温度两类信号，无需额外加装信号转换设备。
- 高采集精度：内置专业信号调理电路，弱信号识别稳定，数据误差控制在合理范围。
- 系统原生兼容：直接插入 Tricon 机架使用，背板通讯稳定，无需额外配置网关。
- 高运行寿命：工业级元器件选型，平均无故障运行时长大于 100000 小时。
- 全工况适配：宽温区间运行，耐受现场电磁干扰、粉尘环境，适配多数工业厂区。
