描述
产品详情

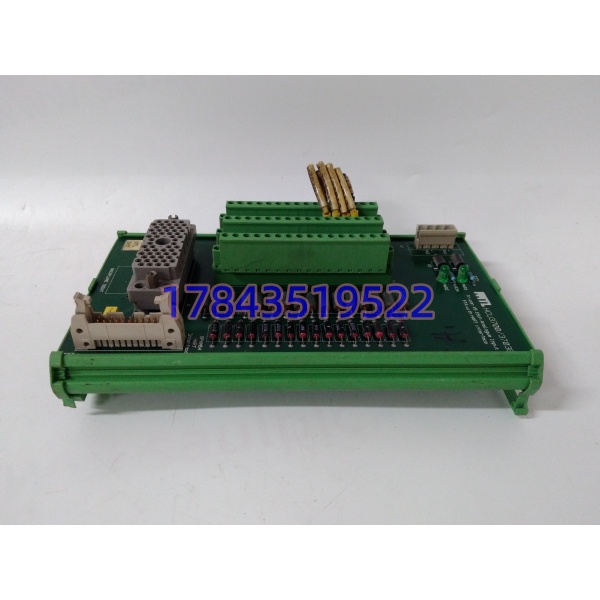

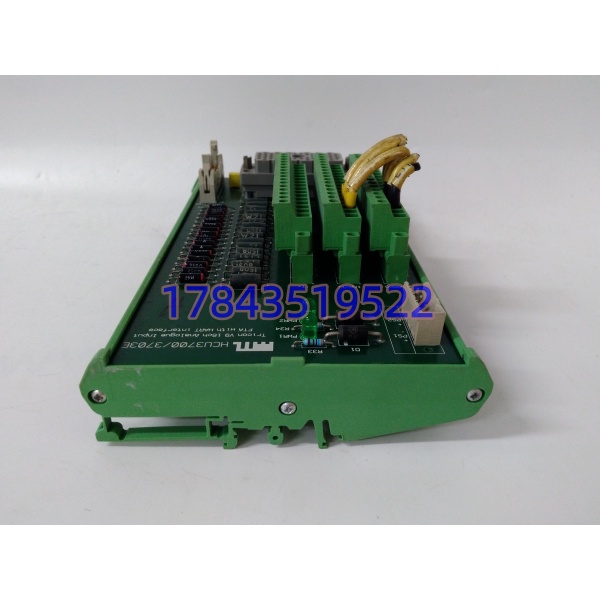

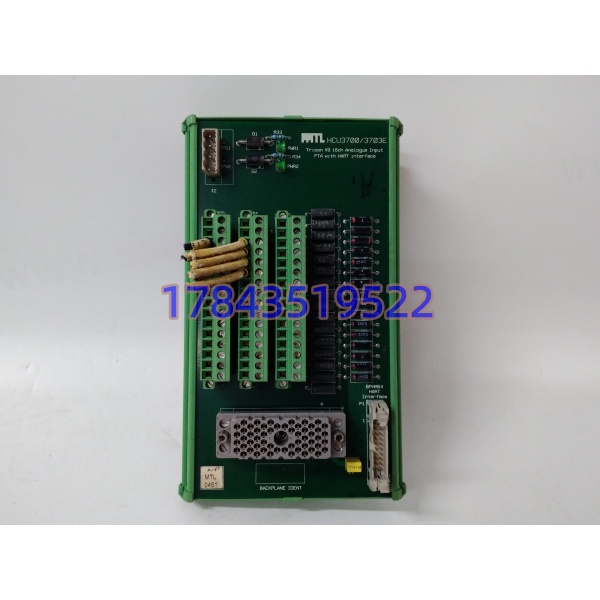

・型号：HCU37003703E
・品牌：TRICONEX（Schneider 施耐德）
・系列：Tricon V9 三重冗余 SIS 系统
规格参数
| 参数项 | 原厂标准参数 |
|---|---|
| 适配主机卡件 | Tricon 3703E 隔离模拟输入模块 |
| 输入通道配置 | 16 路差分隔离模拟输入 |
| 支持信号制式 | 4–20mA、0–5V、0–10V 标准工业仪表信号 |
| 通道隔离强度 | 单通道间 ±200V 峰值共模电气隔离 |
| 附加通讯功能 | 内置 HART 总线接口，读取智能变送器参数 |
| 安全认证等级 | TÜV 认证 SIL3，符合 IEC 61508 功能安全标准 |
| 系统架构匹配 | TMR 三重化冗余，支持 2oo3 故障表决逻辑 |
| 供电规格 | 背板 24VDC 供电，整机功耗 25W |
| 工作温区 | -40℃ ~ +70℃，满足石化防爆柜温控工况 |
| 外形尺寸 | 宽 53mm× 高 125mm× 深 260mm |
| 整机净重 | 0.7kg |
| 配套接口 | 高密度 37 针背板连接器 + 弹簧式接线端子 |
| 生命周期状态 | 原厂停止新机组配套，仅存量装置维保供货 |
产品介绍
（随机切入策略：E 维护者视角）常年值守化工 SIS 系统的运维人员都清楚，整套紧急停车系统里，端子板一旦出现通道短路、隔离失效，整套联锁回路会直接误触发， 就是 Tricon V9 机组 3703E 输入卡唯一配套的隔离端子单元。严格来说，市面上通用端子板无法做到通道独立隔离，也不兼容原生 HART 读写功能。根据 Tricon 原厂 Datasheet 511-8000 标定，这块 FTA 板每一路都带独立隔离栅，能隔绝现场仪表侧浪涌干扰；16 通道高密度布局可以压缩控制柜占用空间，降低成套柜体采购成本。该物料属于安全系统核心配套件，原厂不再随新项目出货，存量装置只能依靠库存备件维持运维，提前锁库存能规避原厂长周期排单带来的停机风险。
应用场景与库存策略
SIS 系统无备用端子板，一旦通道烧毁，整套装置安全联锁失效，全厂必须降负荷停工，单天产值损失可达数十万；该型号原厂交期最长可达 16 周，临时采购完全赶不上抢修节奏。
- 炼化催化裂化 SIS 安全柜：每套 3703E AI 卡必须搭配 1 块 ，建议每套装置常备 2 块缓冲备件，归入安全类 A 类物料管控。
- 电厂锅炉炉膛 FGS 火气系统：现场热电偶、压力变送器全部接入该端子板，电磁干扰强易造成通道漂移，现场备件柜留存 1 块冷备件。
- 天然气长输管道 ESD 站场：场站分散、物流调货周期久，不适合现场囤货，由总部供应链集中代管库存，按需加急调拨。
- 煤化工气化炉安全控制系统：如果现场 HART 智能仪表需要在线调校参数，替换普通端子板会不会丢失通讯？现场多次调试证实仅同型号支持 HART 穿透读取。
真实案例西北某煤化工气化车间夜班巡检，一块 端子板内部隔离栅击穿，8 路温度信号全部失准，系统触发部分联锁降级运行。仓库无备用备件，原厂订货交期 12 周，车间只能限制气化炉负荷减产，每日原料损耗超 12 万。后续我们把该型号划入战略囤货清单，每两套气化机组预留 3 块库存，同类减产风险不再出现。
