描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 型号全称 | TRICONEX 3401（DO3401） |
| 适配机架 | Tricon v9、v10、v11 系列安全控制系统 |
| 通道配置 | 16 路数字量输出 |
| 额定工作电压 | 24 V DC（工作区间 15~30 V DC） |
| 单通道输出限流 | 典型 3.0 A，硬件自限流保护 |
| 安全等级 | SIL 3（IEC 61508） |
| 架构特性 | TMR 三重模块化冗余，三通道独立表决输出 |
| 诊断能力 | 断线检测、短路保护、回路回读诊断 |
| 安装特性 | 支持热插拔，无需整机停机更换模块 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 环境湿度 | 5%~95%，无凝露 |
| 防护等级 | IP20，机柜内安装 |
产品深度介绍

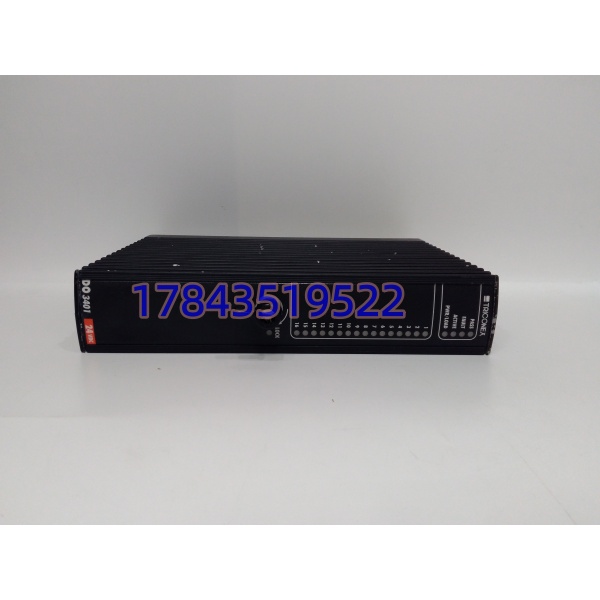

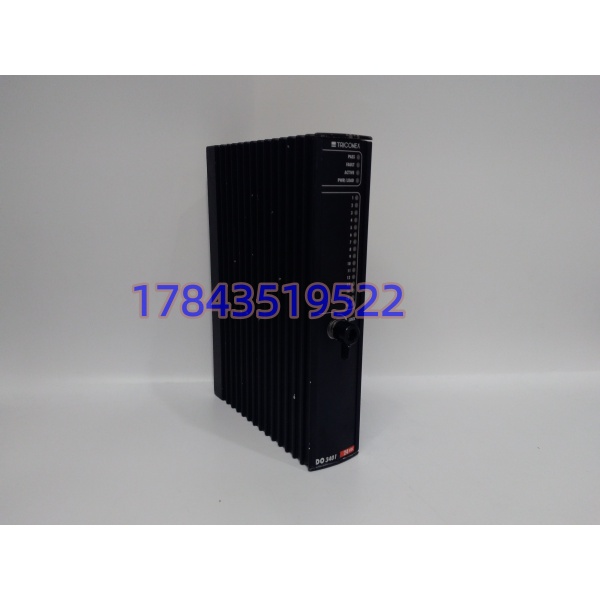

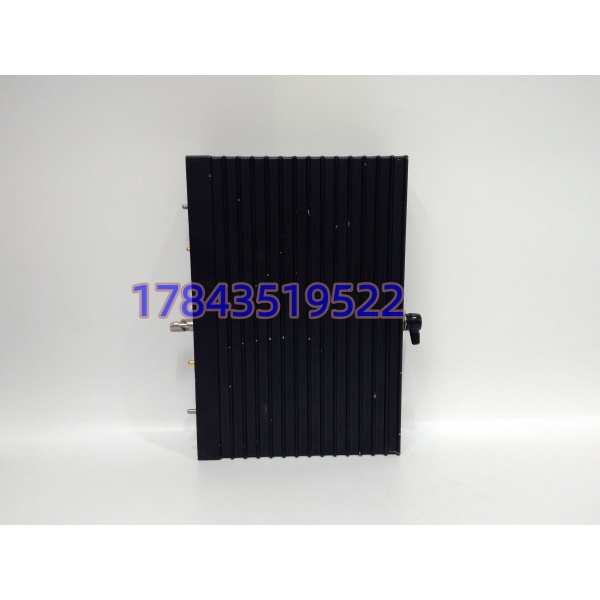

TRICONEX 3401（DO3401）是 Tricon 安全系统标配数字输出模块，依托三重冗余 TMR 硬件架构，用于油气、化工装置紧急停车系统、火气系统。模块接收主控制器联锁指令，输出开关量信号驱动现场紧急切断阀、声光报警、继电器回路。
不同于普通 PLC I/O 卡，模块内置三路独立运算通道，通过硬件表决规避单点故障导致联锁失效。国内大量炼化、油气管道、电厂 SIS 机组长期搭载该型号。硬件绑定 Tricon 专用背板，无法直接迁移至新一代 Trident 平台。
应用场景与行业案例
安全联锁回路对 I/O 可靠性要求严苛，一旦 3401 模块故障，现场切断阀、报警装置失去控制。多数项目原厂订货周期 8~12 周，无法匹配年度检修窗口期，带病运行会带来工艺安全风险。
典型应用场景：
- 石油炼化 – ESD 紧急停车系统 反应器、加热炉紧急切断阀驱动，超温超压工况执行安全关断动作。
- 油气长输管道 – 场站安全联锁 进站紧急关断阀、放空阀控制，保障管道超压保护可靠动作。
- 天然气处理厂 – F&G 火气系统 火焰、可燃气体探测后联动消防阀门、声光报警设备。
- 火力发电 – 锅炉辅机安全保护回路
案例：西北天然气场站年度检修 去年场站大修前，工程师巡检发现一块 3401 频繁报通道回读故障。该模块负责进站紧急切断阀控制。原厂反馈现货紧缺，进口货期超出检修窗口。 场站不允许模块长期带病在线。采购找到现货备件，提前在 Tricon 测试机架完成通道校验、联锁动作模拟。检修窗口期热插拔更换模块，下装程序后全部诊断正常。 运维部门后续新增同型号模块作为应急备件。
质量透明化检测流程
- 入库验收检测 核对标签型号 3401/DO3401；目视检查壳体无变形、内部电路板无烧灼腐蚀、端子引脚无氧化弯折；确认模块锁扣完好。
- 上机功能测试 搭建 Tricon 测试机架；模块上电自检，逐条验证 16 路输出通道；模拟短路、断线测试诊断报警功能；连续 24 小时通电老化，测试影像、记录文件可按需提供。
- 电气参数测试 Fluke 仪表检测背板供电回路；校验输出通道限流保护功能。
- 固件 / 配置验证 读取固件版本存档；记录模块拨码、地址设置拍照留存。
- 最终质检包装 质检人员逐项复核测试项目；模块独立防静电袋封装，外层气泡膜防护；粘贴 QC 合格标签标注检测日期。
