描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 输出通道 | 16 通道（三重冗余隔离） |
| 输出类型 | 24VDC，低电平有效（Sink 型），晶体管输出 |
| 负载能力 | 每通道最大 0.5A，短路 / 过流自保护 |
| 电压范围 | 18~32VDC（推荐 24VDC） |
| 响应时间 | ≤5ms（指令到输出稳定） |
| 隔离耐压 | 通道与系统间光电隔离，2500V AC |
| 冗余架构 | TMR 三重模块冗余，单通道故障不影响运行 |
| 安全认证 | SIL3（IEC 61508/IEC 61511） |
| 工作温度 | -20°C ~ +60°C |
| 功耗 / 尺寸 | <25W，标准 19 英寸机架模块 |
| 诊断功能 | 通道状态监测、LED 指示、故障自诊断 |

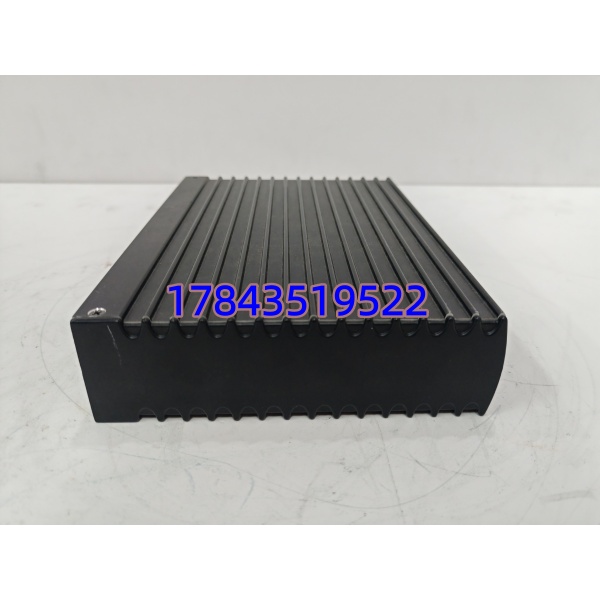

TRICONEX DO3401
产品深度介绍
TRICONEX DO3401 是施耐德电气旗下 TRICONEX 品牌的三重模块化冗余（TMR）数字输出模块，适配 Tricon 3000/9771 系列 SIS 系统。作为安全控制的 “执行末端”，它接收控制器指令，输出 24VDC 开关信号，驱动现场电磁阀、继电器、报警灯等设备，是紧急停车（ESD）、火灾气体（FGS）系统的核心输出部件。
该模块核心价值在于TMR 三重冗余 + SIL3 安全等级，每路输出由三个独立通道同步表决，单通道故障不中断输出，可用性达 99.999%。同时支持热插拔，可在线更换不停车，配合全面诊断功能，大幅降低高危行业的运维风险与停机损失。

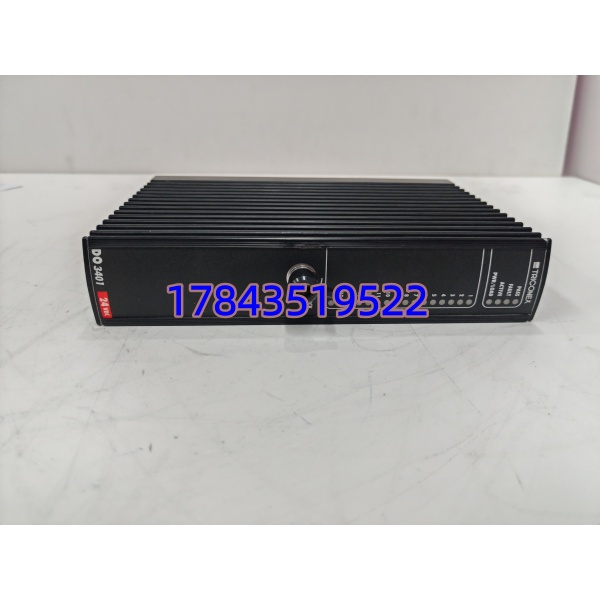

TRICONEX DO3401
应用场景与行业案例
工程痛点描述
高危行业中，安全联锁输出失效（如电磁阀拒动作、误动作）会引发爆炸、泄漏等重大事故；普通单通道 DO 模块无冗余，单点故障即导致联锁瘫痪，而传统继电器输出模块响应慢、可靠性低，无法满足 SIS 系统的高安全要求。
典型应用场景
- 石油化工 – ESD 紧急停车系统控制反应釜紧急排放阀、进料切断阀，超温 / 超压时快速关断物料，TMR 架构避免误动或拒动，符合 API RP 76 标准。
- 电力行业 – 锅炉保护（BMS）驱动主燃料跳闸（MFT）继电器、蒸汽轮机紧急停机阀，防止锅炉爆炸或汽轮机飞车，满足 NFPA 85 规范。
- 天然气处理 – FPSO 平台 FGS 系统驱动火炬点火阀、紧急关断阀，海上高盐雾、强振动环境下稳定输出，极端工况保障人员与设备安全。
- 冶金行业 – 高炉安全联锁控制高炉煤气切断阀、冷却水泵联锁开关，高温粉尘环境下可靠动作，避免煤气泄漏或炉况失控。
真实案例
某大型天然气处理厂 ESD 模块故障抢修去年 12 月，华北某天然气处理厂的 Tricon SIS 系统中，一块 DO3401 模块因长期高负载运行出现输出异常，3 个紧急切断阀无法正常触发，ESD 系统降级运行，随时可能因泄漏引发爆炸风险。
原厂订货周期需 4 周，而装置每日处理量损失超 50 万元，且存在重大安全隐患。采购经理紧急联系我们，确认有全新原装现货，当日完成入库核验与 24 小时负载测试，次日发出。
36 小时后，工程师在线更换模块，下载配置后系统恢复全冗余运行。事后该厂将 DO3401 纳入关键备件清单，常备 2 块库存，杜绝因备件断供导致的安全风险与停产损失。

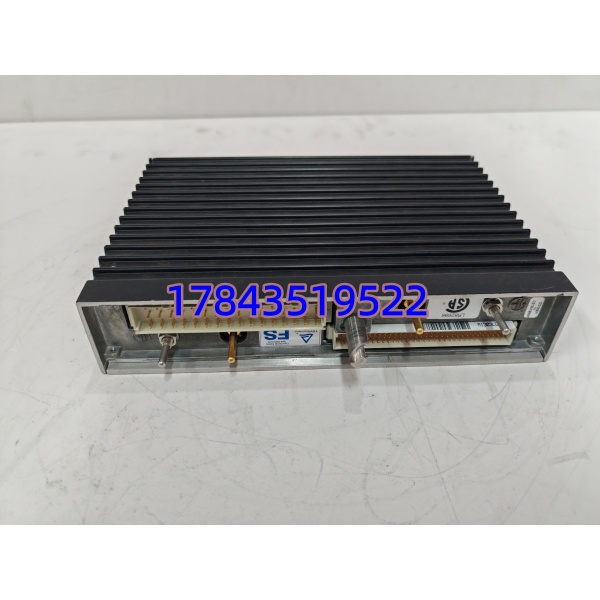

TRICONEX DO3401
核心卖点与差异化
- TMR 三重冗余架构，单通道故障不影响输出，可用性 99.999%，远高于单通道模块。
- SIL3 安全等级认证，符合 IEC 61508 标准，满足高危行业安全联锁的最高要求。
- 16 通道高密度输出，每通道 0.5A 带载能力，支持电磁阀 / 继电器直接驱动，节省机架空间。
- 热插拔 + 全面诊断，在线更换不停车，通道级故障自检，快速定位问题，降低运维难度。
- 宽温强防护设计，-20°C~+60°C 稳定运行，抗振动、抗干扰，适配恶劣工业环境。
- 全流程质检 + 质保，入库溯源 + 24 小时负载测试 + 电气校验，提供测试报告，全新原装质保 1 年。
