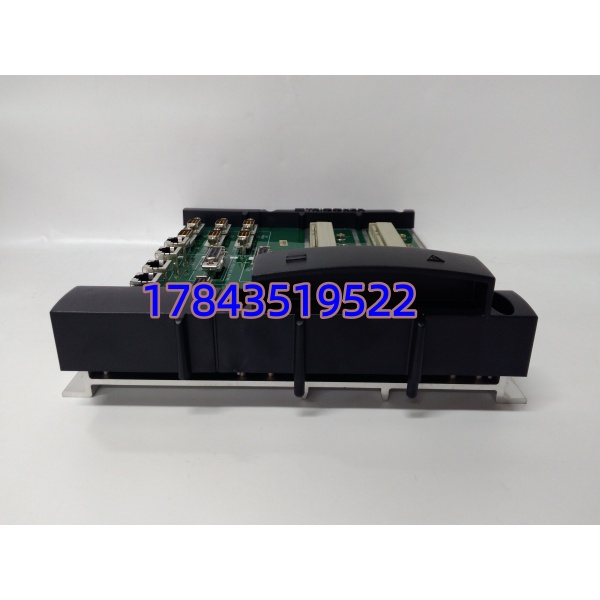

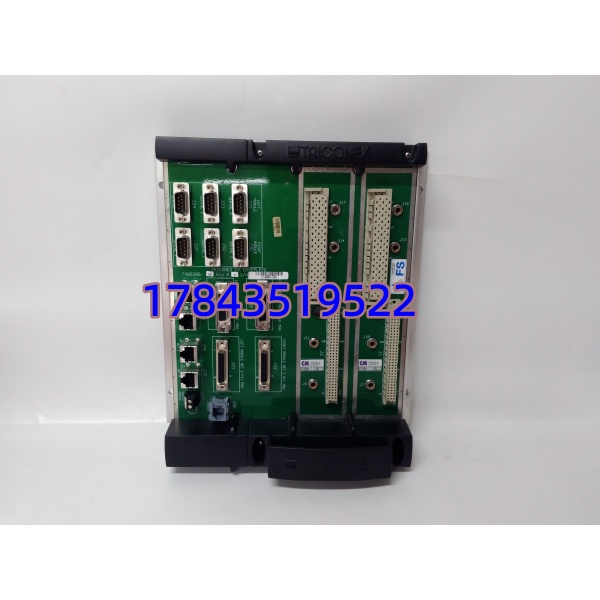

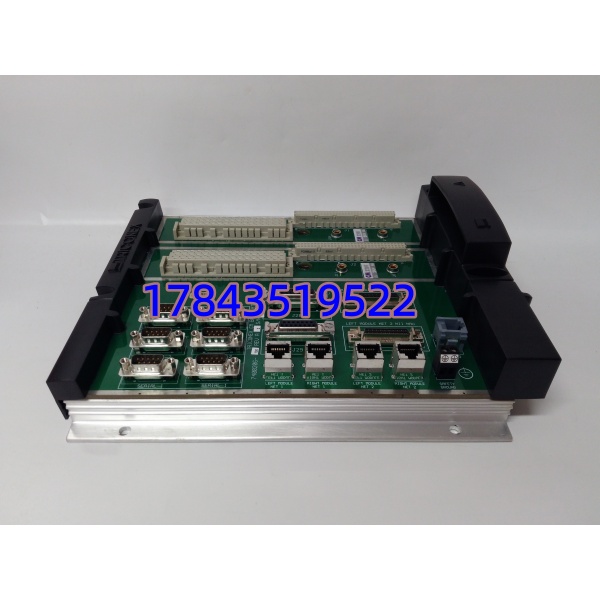

产品详情
・型号：CM2201（7400206-100）
・品牌：Triconex 特里康（施耐德电气）
・系列：Tricon TMR 三重冗余安全控制系统
技术参数
| 参数项 | 规格数值 |
|---|---|
| 机架插槽 | 标准单槽位，适配 3000 全系列主机背板 |
| 供电规格 | 背板冗余 24VDC，单模块最大 4A |
| 整机功耗 | 典型 12W，通讯满载峰值 15W |
| 冗余架构 | 三模同步通讯，三路独立运算校验 |
| 对外接口 | 多路 RS232/RS485 串口、以太网 RJ45 |
| 支持协议 | Modbus RTU/TCP、Tricon 对等总线、OPC 对接协议 |
| 热插拔能力 | 支持在线更换，停机切换无联锁扰动 |
| 工作温度 | 机柜内 0℃ ~ +60℃ |
| 存储温宽 | -40℃ ~ +85℃，无冷凝环境 |
| 绝缘隔离 | 通讯端口与背板 2500VDC 电气隔离 |
| 整机尺寸 | 238×146×26mm |
| 净重 | 1.6kg |
| 合规标准 | ISA S84、IEC 61508 SIL2 安全认证、CE 工业 EMC |
| 配套组态软件 | TriStation 1131 V4.0 及以上版本 |
产品介绍
不少化工改造项目更换 SIS 通讯卡时踩过第三方网关兼容性坑，多系统对接出现数据跳变、联锁信号延迟，CM2201 原生适配 Tricon 三重冗余背板，专门解决高风险装置多系统数据互通需求。严格来说，它不能脱离完整 TMR 机架单独运行，三路通讯链路必须配合三冗余 CPU 才能完成信号校验，单路通道损坏不会中断整机通讯输出。 对比外置独立 Modbus 网关方案，本模块直接走背板高速总线，数据刷新延迟控制在 1ms 以内，无需额外增设隔离端子与供电回路，机柜布线量减少 60%；面板自带多通道状态指示灯，单路通讯断线、总线冲突可直观定位故障通道。国内仓现货交期 2–4 个工作日，全新原装件质保 12 个月；拆机备件经过 72 小时机架三冗余联机老化测试，质保 90 天。原厂已停产该款老通讯模块，海外原厂订货周期 12–16 周，采购溢价超 40%，油气、煤化工、炼化装置 SIS 扩容优先选用存量现货。
替换与升级建议
- ✅ 直接替换：CM2202 背板金手指、供电引脚、三冗余同步逻辑完全匹配，仅扩展以太网寄存器点位微调，上机自动读取原有 TriStation 工程组态，无需修改 DCS 侧通讯地址，无额外调试工时。
- ⚠️ 软件兼容（需改配置）：CM2101 硬件插槽通用，但仅支持双路通讯通道，原有多路第三方对接点位需要拆分至多张卡件，重新映射 Modbus 寄存器，整套机架调试耗时约 50 分钟，装置联锁逻辑无需改动。
- ❌ 硬件不兼容：CM3201 新一代高端通讯卡背板总线协议重构，金手指针脚定义不同，插入 3000 系列老机架会触发背板总线报错，三冗余同步失效，无法正常通讯，禁止直接替换。 补充说明：无同规格低成本新型替代模块，存量 3000 系列 SIS 系统备件更换只能选用 CM2201/CM2202 库存现货。
