描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 通道配置 | 4 路模拟输出通道，共返回 DC 耦合回路 |
| 标准输出信号 | 4–20mA，支持 0–22mA 超量程输出 |
| A/D 转换分辨率 | 16 位 |
| 输出精度 | ≤±0.25% 满量程 |
| 安全等级 | IEC 61508 SIL3，TÜV AK6 认证 |
| 架构特性 | TMR 三重模块化冗余，单通道故障不引发系统误动作 |
| 供电输入 | Tricon 机架背板 24 VDC 供电 |
| 硬件诊断 | 断线检测、短路保护、强制开关诊断 (FSD) |
| 工作温度 | 0 ℃ ~ +70 ℃ |
| 适配机架 | Tricon v9~v11 标准主控机架 |
| 防护等级 | IP20，控制柜内安装 |
产品深度介绍

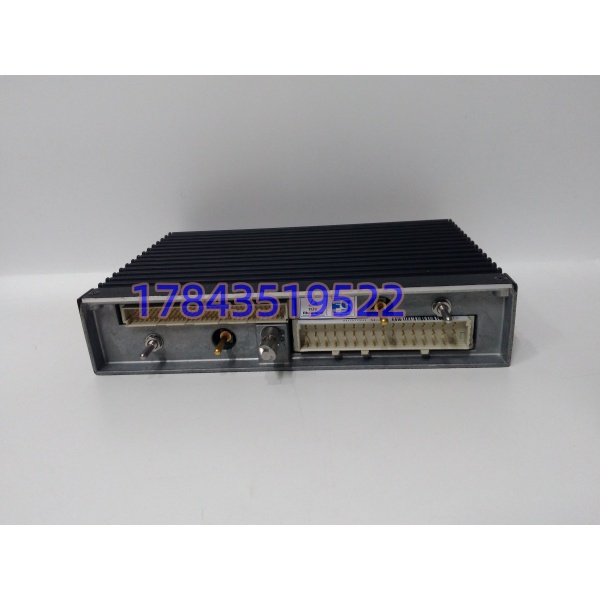

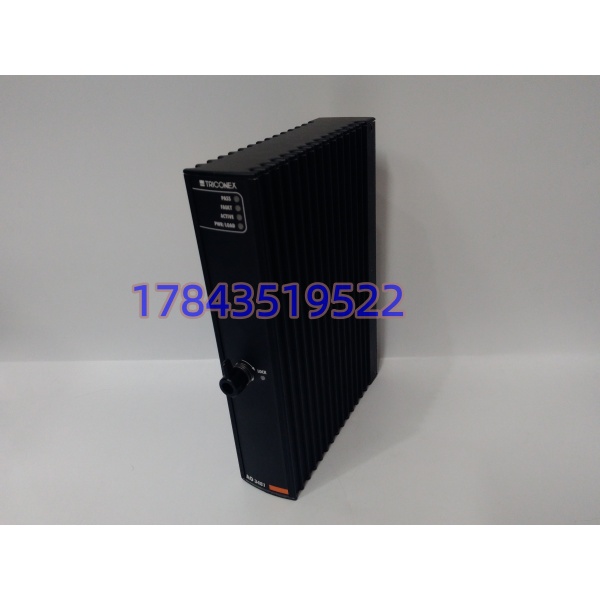

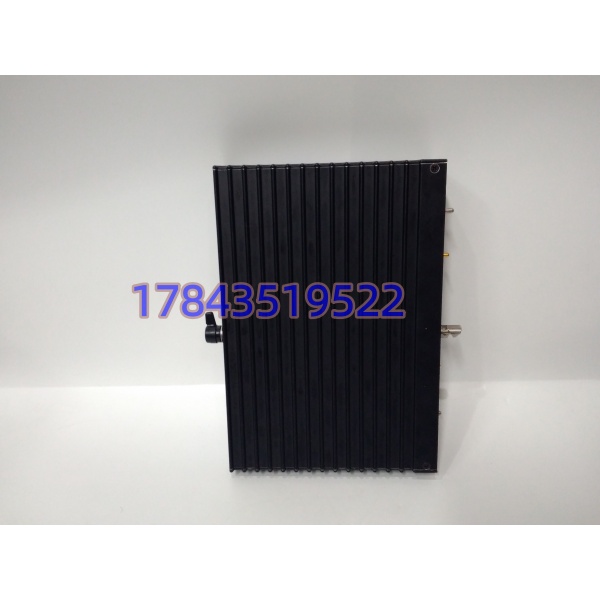

AO3481 是 Tricon 安全系统专用 4 通道模拟输出卡件，依托三重冗余 TMR 硬件架构运行。模块接收主控逻辑运算指令，输出标准电流信号控制现场安全相关调节阀、挡板执行机构，广泛用于 ESD 紧急停车系统、FGS 火气联锁系统。
普通 DCS 输出模块不具备安全容错能力，而 AO3481 三路独立表决回路可以规避单路硬件故障造成联锁失效。存量炼化、燃气、电厂 SIS 装置运行年限较长，一旦该卡件故障，对应的安全调节回路进入降级状态，无法长期持续运行，现货备件是保障装置合规运行的关键。
应用场景与行业案例
大量搭载 Tricon 平台的化工、油气装置面临共同风险：SIS 系统备件停产，原厂订货周期普遍 2~3 个月。安全规范不允许装置长时间在安全回路降级工况下运行，提前储备 AO3481 这类关键 I/O 模块，规避非计划停机风险。
典型应用场景：
- 石油炼化行业 – ESD 紧急停车系统 进料切断阀、放空调节阀控制，属于装置一级安全联锁回路。
- 天然气处理厂 – FGS 火气监控系统 燃料气紧急切断阀、放空执行机构信号输出。
- 火力发电行业 – 机组锅炉 SIS 保护系统 燃气调节阀、炉膛吹扫相关执行机构控制回路。
- 煤化工行业 – 气化炉、合成工段安全联锁
案例：西北某天然气净化厂应急抢修 前年冬季供气保供阶段，一套 Tricon SIS 系统 AO3481 模块出现通道输出漂移，两路燃料气调节阀控制回路持续报警。按照安全管理规定，降级运行时限仅 72 小时，海外原厂调货周期 9 周。 采购紧急调配现货模块，完成冗余通讯与通道精度测试后发出。检修班组利用夜间低负荷窗口，在联锁回路切旁路保护后更换模块，上电校验输出曲线，调节阀自动控制功能恢复。后续该厂增补同款模块纳入 SIS 专用备件库。
质量透明化检测流程
- 入库验收检测 来源追溯：核对模块序列号、原厂批次标签； 防伪识别：PCB 丝印、元器件布局、原厂焊点查验，排查维修飞线痕迹； 外观检查：散热器无磕碰、电路板无腐蚀、接口无氧化； 附件核对：固定卡扣、配套标识统一登记。
- 上机功能测试 测试机架：搭建 Tricon 仿真测试机架； 通电自检：观察面板状态指示灯上电时序； 通道测试：信号发生器负载匹配，逐通道核验 4–20mA 分段输出精度； 连续老化：24 小时通电运行，模拟负载工况，监测无随机报错。可按需提供测试照片、视频。
- 电气参数测试 Fluke 万用表检测供电回路；500V 摇表开展绝缘测试，排查短路隐患。
- 固件与配置记录 读取当前固件版本存档；记录模块拨码设置，方便现场工程师对照。
- 最终质检与包装 质检人员填写测试记录签字；模块装入防静电密封袋，气泡膜加固外箱；粘贴 QC 合格标签并标注检验日期。
