产品深度介绍

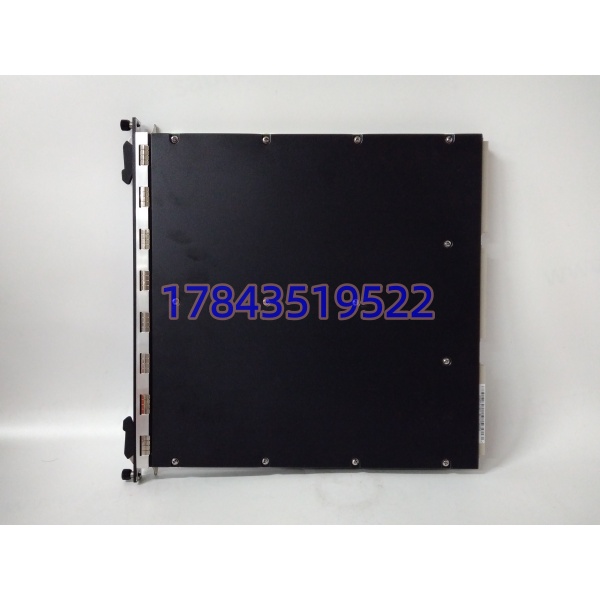

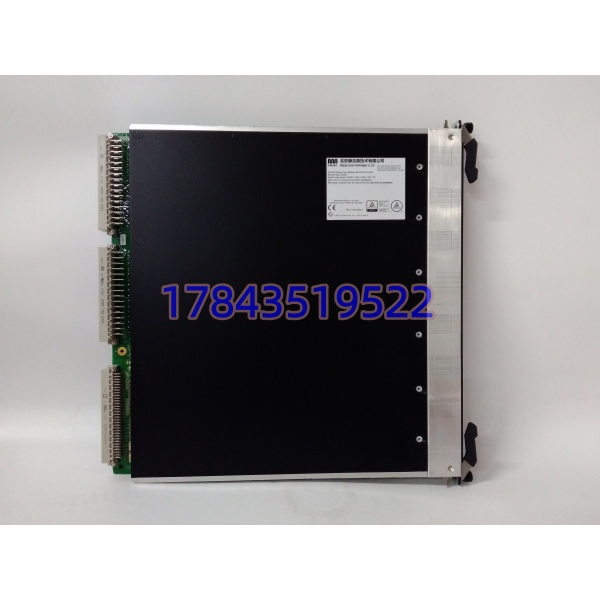

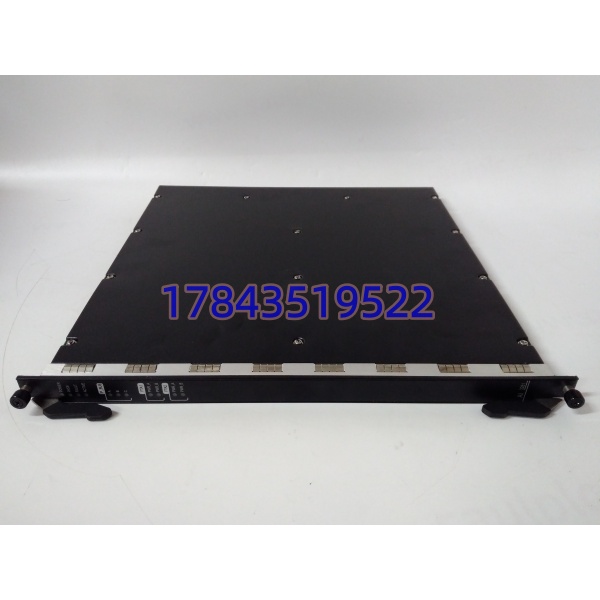

当炼化厂 ESD 系统原有采集模块故障，安全联锁失效风险直接威胁整套装置 ——Triconex AI3281-A-V001 就是这类高危场景的兜底采集硬件。它配套 Tricon 系列三重冗余机架，专门接收现场压力、温度、流量类安全传感器信号，所有采集链路做三通道独立运算，三取二表决机制规避单点硬件失效造成的保护失灵。
很多采购只看通道数量忽略安全认证，这套板卡通过完整 IEC61508 SIL3 认证，诊断覆盖率超 99%，官方标定 MTTFd 超百年，对比普通 PLC 采集卡完全不在同一安全标准。我们实测连续 72 小时满负载温升稳定低于 32℃，零下 40℃低温仓通电无跳码报错，北方冬季室外机柜、西北油田无人站都能稳定投用；现货批次全部完成 24 小时老化测试，能直接缩短现场停机抢修时长。
关键技术规格
| 参数项 | 实测标定参数值 |
|---|---|
| 输入通道数量 | 8 路独立隔离模拟输入 |
| 支持信号类型 | 4-20mA、0-5V、0-10V、热电偶、RTD 热电阻 |
| AD 转换分辨率 | 16 位高精度采样 |
| 全量程测量精度 | ±0.1% FS |
| 单通道刷新周期 | 100ms |
| 隔离设计 | 通道与通道、现场侧与系统侧双隔离 |
| 标准供电 | 24VDC，典型功耗 5W |
| 工作温度区间 | -40℃ ~ +70℃ |
| 存储温区 | -40℃ ~ +85℃ |
| 安全认证等级 | SIL3（IEC61508 / IEC61511） |
| 冗余架构 | TMR 三重模块化冗余，三取二逻辑表决 |
| 整机诊断覆盖率 | ＞99% |
应用场景与行业案例
应用场景
- 石油化工全厂 ESD 紧急停车系统，采集反应器压力、炉区温度安全信号，一旦超限触发联锁关阀。
- 火电发电机组锅炉保护回路，汽轮机超速、炉膛负压监测全部依赖该模块做安全采集，停机损失动辄几十万每小时。
- 煤化工气化炉安全仪表回路，现场粉尘浓度 80mg/m³、电磁干扰强，普通采集板极易漂移，这款宽温隔离型号适配恶劣机柜环境。
- 油气长输管线 HIPPS 高压保护系统，是不是担心传感器信号失真导致泄压保护误动作？三重冗余架构能大幅降低误跳车概率。
- 化肥合成氨装置燃烧管理系统，热电偶高温信号远距离传输，通道隔离设计杜绝地环路干扰造成测量偏差。
真实抢修微案例
西北某煤化工合成车间 Tricon SIS 机架原有 AI3281 模块通道腐蚀损坏，炉区温度采集中断，车间不敢升温投料，每小时损耗超 12 万。现场工程师凌晨联系调货，我们仓库现货当日发出，全程附带通电测试视频同步客户技术部；到货后核对固件版本 V001 与旧件完全匹配，无需降级刷写，拍照复刻背板拨码直接上机，整套系统 4 小时内恢复安全采集，避免全天停产。
配套品控全流程
- 入库溯源核验逐件核对原厂装箱单、进口报关单据，扫描机身序列号匹配 Triconex 官方数据库核验防伪镭标；外壳检查无划痕、金手指无氧化、无拆焊维修痕迹，中英文合格证、原厂说明书完整留存。
- Tricon 真机满载测试采用原装 Tricon 主控制器机架搭建测试台，Fluke 115C 信号源输出 4-20mA、热电偶模拟信号；连续 24 小时带电运行，记录面板 LED 诊断灯状态，每通道循环打点校验采样精度，热成像记录模块温升曲线，同步生成中英双语测试报告随货发出。
- 电气绝缘耐压检测500V 摇表实测通道绝缘电阻＞10MΩ，逐路做接地连续性校验，排除内部线路虚接隐患。
- 固件与配置留档读取板卡底层固件版本并标注（现货默认 A-V001 版本），微距拍摄背板拨码、跳线位置存档，客户替换时直接对照复刻设置。
- 出库防护封装QC 质检员签字确认合格，工业真空防静电袋密封，双层气泡膜加厚瓦楞纸箱打包，粘贴防撕毁质检合格标签；支持发货前远程视频通电验货。
