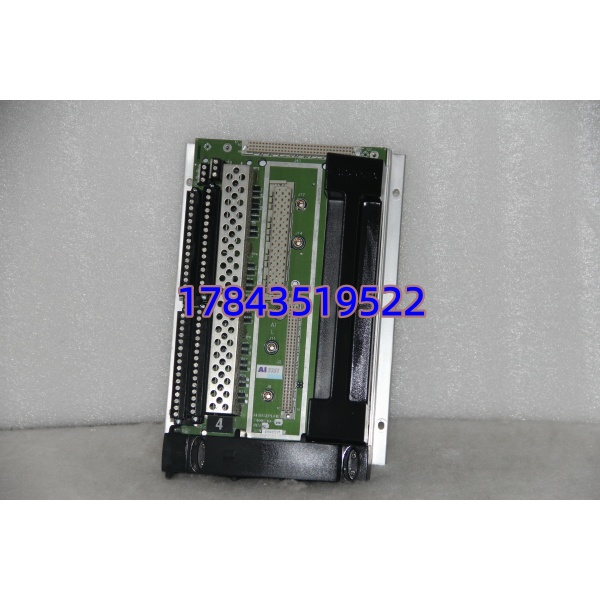

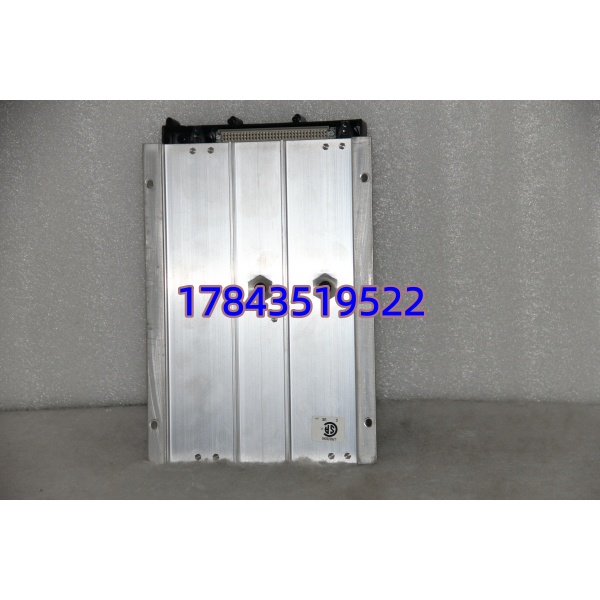

英维思 TRICONEX AI2351 是 Tricon 系列三重冗余（TMR）安全仪表系统的高精度模拟量输入模块，专为石油、化工、电力等高危行业的安全关键控制场景设计。作为 SIS 系统的感知层核心组件，它精准采集现场传感器（温度、压力、流量、液位）输出的 4-20mA 电流或 ±10V 电压信号，转换为数字信号上传至控制器，为紧急停车（ESD）与安全联锁提供可靠数据支撑。
模块采用三重模件冗余（TMR）架构，单通道故障不扩散，系统可用性达 99.999%，满足 IEC 61508 SIL3 安全等级认证。每通道具备 16 位高分辨率与 ±0.1% 满量程精度，内置过压 / 过流保护与断线检测，支持热插拔，可在系统运行时更换模块，减少停机时间。工作温度范围 – 40°C 至 + 70°C，适配严苛工业现场。
AI2351
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX AI2351（7400210-010） |
| 模块类型 | 模拟量输入模块（AI） |
| 冗余架构 | 三重冗余（TMR） |
| 通道数量 | 16 通道（单端 / 差分可选） |
| 输入信号 | 4-20mA 电流、±10V 电压 |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（25°C） |
| 隔离电压 | 500VDC（通道 / 背板隔离） |
| 安全认证 | IEC 61508 SIL3、TÜV 莱茵认证 |
| 工作温度 | -40°C ~ +70°C |
| 诊断功能 | 断线检测、过压 / 过流报警、信号超量程诊断 |
| 热插拔 | 支持 |
| 功耗 | 典型 2.8W（背板供电） |
| 尺寸 | 267mm × 107mm × 30mm |
| 重量 | 约 3.0kg |
AI2351
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知运维部门停机计划，确认工艺处于安全状态。
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿模块。
- 确认系统处于冗余模式，热插拔不会影响正常运行。
工具与备份
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
- 备份：导出 SIS 程序至 U 盘；拍照记录旧模块接线及机架布局。
阶段二：拆卸旧模块（10 分钟，支持热插拔）
- 用标签纸标注每根线缆对应的端子号，避免接错。
- 逆时针松开端子螺丝，轻轻拔出线缆，避免损伤端子针脚。
- 按压模块上下释放卡扣，垂直向外拔出模块（无需断电）。
- 检查背板连接器针脚是否弯曲、氧化，用压缩空气清理灰尘（禁止用手触摸针脚）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为TRICONEX AI2351，确认外观无破损、防静电袋完好。
- 对准机架插槽，垂直插入模块至卡扣 “咔哒” 锁定，确保与相邻模块对齐。
- 按标签恢复接线：4-20mA 信号接 “+IN/-IN”，电压信号接 “V+/V-”，屏蔽层单端接地；顺时针拧紧端子螺丝（扭矩约 0.5N・m），轻拉线缆确认固定牢固。
自检清单
- 所有线缆接线正确、无松动
- 模块卡扣锁定，无倾斜
- 机架内无遗留工具
阶段四：上电测试（15 分钟，热插拔无需整机重启）
- 模块插入后，系统自动识别新模块，无需重新配置。
- 观察模块 LED 指示灯：
- RUN 绿灯常亮：正常启动；ERR 红灯闪烁：故障告警，需排查接线或配置。
- 连接 TRICONEX 编程软件，扫描网络识别新模块，核对固件版本（建议 Vx.x 及以上）。
- 模拟输入标准信号（如 12mA、5V），验证模块采集精度误差≤±0.1%，数据上传正常。
- 系统带载运行 30 分钟，无报警、通讯稳定后，记录模块序列号及更换时间至维护日志。
⚠️ 常见上电问题
- 通讯失败：核对背板连接、机架地址及软件配置。
- ERR 灯常亮：固件版本不匹配，联系供应商刷新固件至兼容版本。
- 信号异常：检查端子接线、传感器供电及信号屏蔽层接地方式。
常见问题解答（FAQ）
Q1：TRICONEX AI2351 支持热插拔吗？
A：支持。该模块专为 SIS 系统冗余架构设计，支持在线热插拔，可在系统正常运行时更换模块，无需停机，大幅减少维护时间。更换时需确保系统处于冗余模式，避免单模块运行时更换。
Q2：AI2351 和 AI3351 有什么区别？可以直接替换吗？
A：定位不同，不可直接替换。AI2351 为 16 通道中密度模拟输入模块，适配常规信号采集场景；AI3351 为 32 通道高密度模块，适配大规模 I/O 监控。两者引脚定义、尺寸、软件配置不兼容，替换需重新编译程序并调整机架布局。
Q3： 能和老款 Tricon 机架兼容吗？
A：完全兼容。 适配所有 Tricon 系列机架（v8、v9、v10），无需升级背板或电源。替换后直接下载原程序即可运行，无需重新编译，适配老系统改造场景。
Q4：模块的质保期多久？售后怎么处理？
A：全新原装质保 12 个月（自发货日起），质保范围为非人为损坏的硬件故障（如采集异常、通讯故障）。人为损坏（静电击穿、进水、接错信号）、超温 / 超压使用不在质保内。售后流程：① 提供故障照片 / 视频；② 远程协助诊断；③ 质保期内非人为故障，免费更换或维修。
Q5：市场上的 有翻新件吗？怎么辨别全新原装？
A：存在翻新件，需警惕低价货源。翻新件多为旧模块维修后重新售卖，稳定性差、精度漂移、无质保。辨别全新原装的 3 个关键点：
- 包装：原厂防静电袋未拆封，附带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线、无重新焊接），接口针脚无划痕、无氧化。
- 溯源：提供序列号，可在施耐德电气官网查询生产日期及授权信息。我们供应的 均为全新原装，可提供全套溯源资料及质检报告。
