描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | 9662-810（4000094-350） |
| 适配系统 | Tricon 3000、Trident 三重冗余 TMR SIS 安全机柜 |
| 匹配 IO 模块 | 全系 Tricon 三重冗余数字输出 DO 卡件 |
| 输出通道 | 32 路独立隔离 24V 直流安全输出 |
| 额定负载 | 单通道持续 0.5A，瞬时峰值 1A，适配电磁阀、切断阀线圈 |
| 工作电压区间 | 18 ~ 32 V DC，标准机柜 24V 供电 |
| 架构特性 | 完全适配 TMR 三取二表决，三路独立接线回路互不干扰 |
| 硬件诊断 | 每通道断线、回路短路、负载开路实时故障上报至控制器 |
| 通道隔离 | 通道间、现场回路与背板逻辑侧 1500V DC 电气隔离 |
| 安装方式 | 标准 35mm DIN 导轨卡扣式安装 |
| 整机功耗 | 满载≤4 W，双路冗余供电防掉电 |
| 防护工艺 | PCB 全板三防涂层，耐受化工、电厂高湿粉尘机柜 |
| 工作温区 | -10 ℃ ~ +70 ℃；存储 -40 ℃ ~ +85 ℃ |
| 安全认证 | IEC61508 SIL3、TÜV AK6、ATEX 防爆配套资质 |
| 硬件区分 | 9662-810=32 通道新版 DO 端子板；9662-800=16 通道老款，二者接线定义、背板连接器不通用 |
产品深度介绍

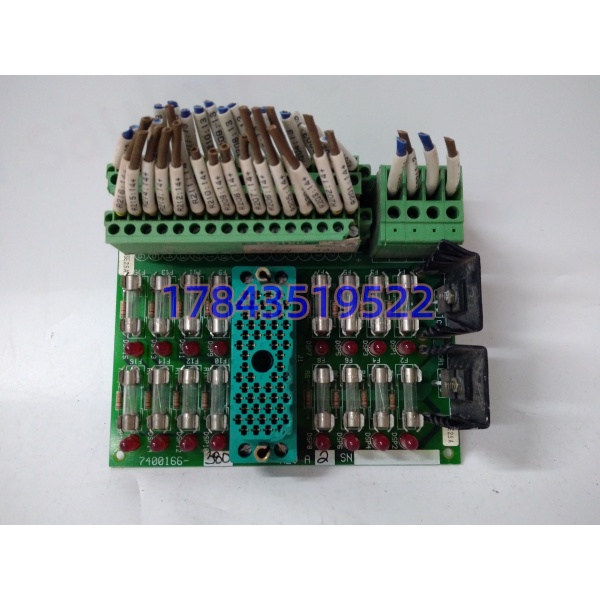

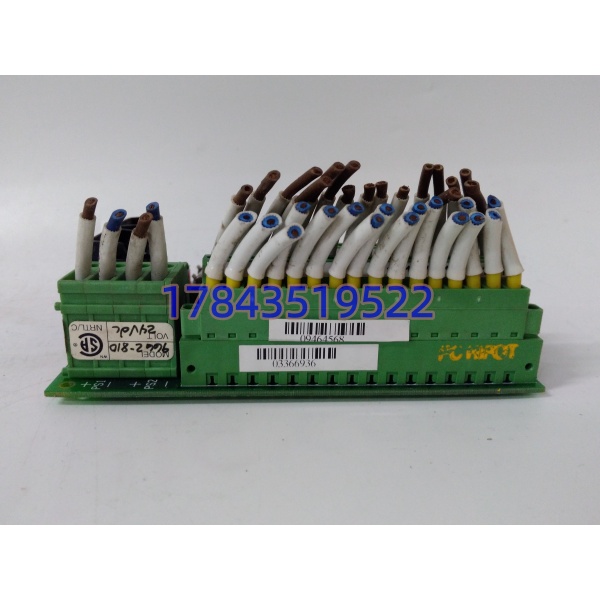

9662-810 是 Triconex Tricon 安全系统专用三重冗余数字输出端子面板，作为安全 DO 模块与现场执行机构的中间转接载体，所有 ESD 紧急切断阀、消防电磁阀、故障报警灯线缆全部接入该端子板，无需直接插拔昂贵核心 DO 模块即可检修现场线路。内部严格遵循 TMR 三重独立回路设计，每一路现场负载同步分三路进入冗余 IO 卡，硬件实现 2oo3 表决，单一路接线短路、断线不会造成安全联锁误动作或拒动作，满足危化装置 SIL3 安全合规要求。每通道内置独立故障检测电路，阀门线圈断路、线缆破损时，控制器立刻生成 SOE 事件顺序记录，精准定位故障通道。全板喷涂三防绝缘涂层，适配炼化、电厂潮湿、腐蚀、多粉尘机柜；导轨式独立安装，更换端子板无需改动控制柜内 IO 主机，大幅缩短装置维护窗口期。原厂现已缩减 Tricon 老平台产能，存量加氢、脱硫、LNG 装置故障后仅能依靠现货备件抢修，替换必须核对完整型号，混用其他后缀端子板会导致联锁逻辑失效、安评不通过。
应用场景与行业痛点
化工、油气、电厂 SIS 端子板通道短路、端子氧化后，对应工段紧急切断阀失去自动联锁控制，超温、超压时无法自动泄压停机，安监检查判定重大安全隐患，装置必须限产 24 小时人工就地值守；原厂海外订货周期超 40 天，长期限产带来巨额电量、产能与环保考核损失。
典型应用场景
- 炼化加氢、重整高压装置 ESD 紧急停车系统反应釜氢气切断阀、进料电磁阀、高压放空阀驱动接线，三重冗余架构杜绝单点线路故障导致拒跳车。
- 天然气管线增压站、LNG 储罐区 FGS 火气系统场站紧急截断阀、火焰报警声光器、可燃气体释放阀集中接线，防爆机柜高湿工况稳定运行。
- 300MW/600MW 火电厂锅炉 FSSS 炉膛安全系统燃料切断阀、炉膛吹扫风门、故障报警灯安全输出回路，防止锅炉爆膛事故。
- 精细化工、农药防爆反应车间联锁系统低温 / 高压反应釜超压切断电磁阀接线，SIL3 等级满足安全生产审计要求。
- 海上油气平台关断系统 ESD 控制柜平台紧急关断阀、消防喷淋执行机构集中转接，耐盐雾腐蚀三防 PCB 延缓老化。
真实抢修案例
华南某 200 万吨 / 年加氢化工厂 2025 年 12 月 SIS 机柜 9662-810 端子板多通道端子氧化短路，6 路氢气切断阀丧失自动联锁，安监下达全线限产整改通知。联系施耐德原厂订货周期 42 天，每日限产与安全罚款合计超 38 万。采购调取全新原装 9662-810 现货，运维提前完整拍摄每通道线缆排布、记录 Tricon 软件联锁通道地址，导轨直接替换端子板后，逐一复刻接线，30 分钟内所有切断阀联锁动作恢复正常，装置满负荷复产。事后厂区采购两块同型号端子板作为两套 SIS 机柜常备备件。
