描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 冗余架构 | 整机三重独立电路 TMR，硬件三取二表决，单点故障不中断通讯 |
| 以太网接口 | 2 路独立 RJ45 铜缆网口，10/100Mbps 自适应，双网冗余隔离 |
| 串行端口 | 4 路 RS232 串口，单口最高 115.2Kbps，DB9 标准接头 |
| 调试口 | 1 路专用维护调试串口，仅工程组态使用 |
| 支持协议 | TriStation 专有协议、Modbus RTU/TCP（主 / 从站）、TCP/IP、SNMP、EGD |
| 端口隔离 | 通讯端口与背板 500VDC 电气隔离，阻断地环路干扰 |
| 适配控制器 | Trident 3008、3006 三重冗余 SIS 主控机架 |
| 安装特性 | 标准单槽位，支持机架不停机热插拔更换 |
| 供电功耗 | 背板 24VDC 供电，整机功耗≤4.8W，无风扇被动散热 |
| 安全认证 | IEC61508 SIL3、TÜV AK6 容错等级，ESD/F&G 系统合规 |
| 工作环境 | -20℃ ~ +60℃运行，5%~95% 湿度无凝露，PCB 三防涂覆 |
| 诊断功能 | 网口 / 串口链路故障、TMR 三通道不一致、背板通讯异常 LED 告警 |
| 同类区分 | 9566-810=RS232 串口；9566-820=RS485 串口；4352B = 光纤以太网 TCM |
产品深度介绍

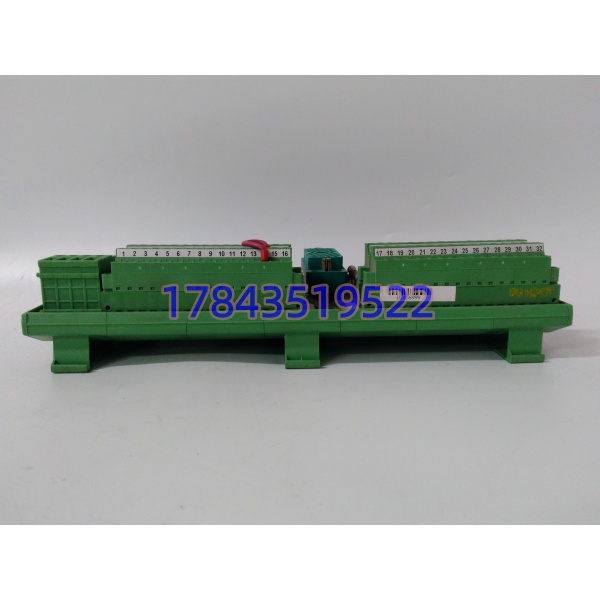

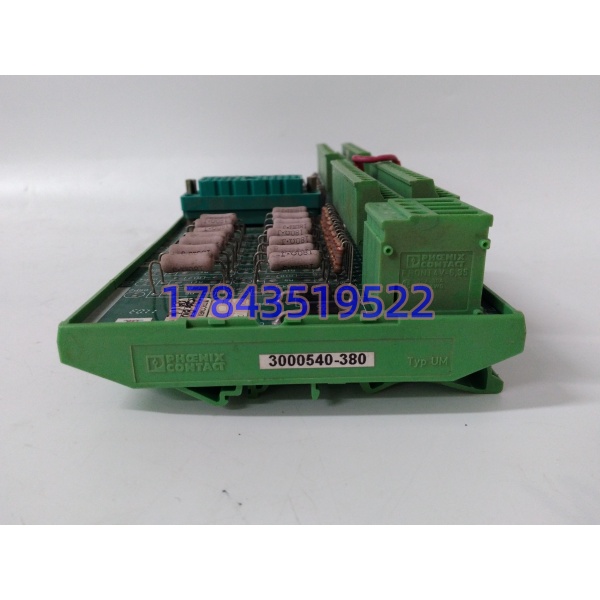

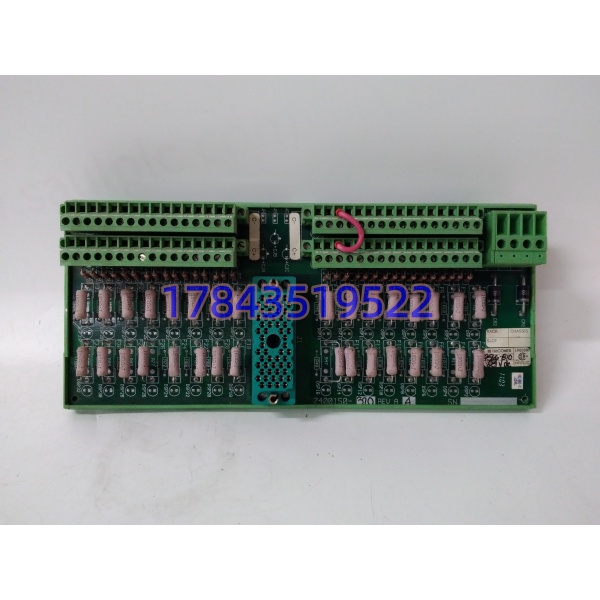

9566-810 是 Trident 系列 SIS 系统专用三重冗余通信模块 TCM，整套板卡内置三套完全独立通讯运算电路，硬件三取二表决机制，单一路通讯通道损坏不会造成数据中断、通讯掉线，满足化工、电厂安全仪表功能安全规范。双独立以太网可分区隔离：一路对接中控 DCS、上位 HMI 上传 ESD 联锁、设备状态；另一路接入工程师站 TriStation 做逻辑下装、在线诊断。四路 RS232 串口可外接振动监测设备、第三方 PLC、本地操作面板，支持 Modbus 主从双向读写。无风扇全金属壳体，适配粉尘、温差大的工业控制室；热插拔设计允许连续生产装置在线更换模块，无需切除安全联锁逻辑。区别于 I/O 卡件，TCM 是整套 SIS 对外数据交互唯一桥梁，老旧 Trident 系统改造、跨品牌 DCS 对接均依赖此模块。
应用场景与行业案例
工程痛点
炼化、电厂 Trident SIS 原配 9566-810 网口 / 串口芯片老化，DCS 无法读取 ESD 联锁数据，安监审计缺少完整安全记录；原厂订货周期超 3 个月，装置长期失去远程监控能力；普通非三重冗余通讯卡无 TMR 容错，单通道故障直接造成安全信号失联；光纤版 4352B 硬件不兼容短距离铜缆组网，改造成本高。
典型应用场景
- 石油化工 – 裂解、加氢 ESD 紧急停车系统双网口对接霍尼韦尔 / 横河 DCS 上传联锁状态，串口接入 Bently 振动监测系统，完整采集机组超速、超压安全信号，满足安监 SIL3 审计要求。
- 火力发电 – 锅炉汽机 SIS 保护系统上位 HMI 实时读取炉膛联锁、汽机遮断信号，TriStation 工程师站在线修改安全逻辑，三重冗余杜绝通讯单点失效。
- 海上油气平台 – F&G 火焰气体安全系统宽温 – 20~60℃适配海上昼夜温差，三防 PCB 抵御盐雾腐蚀，Modbus 串口对接现场可燃气体分析仪。
- 煤化工 – 气化炉 HIPPS 高压保护系统连续 24 小时满载运行，TMR 三通道实时表决，网络波动、单网口故障不中断联锁数据传输。
- 精细制药 – 无菌生产线安全联锁完整时序通讯日志存储，满足 GMP 生产数据追溯标准。
现场真实案例
今年二季度，华北某煤制氢装置 Trident 3008 系统一块 9566-810 一号网口收发芯片损坏，DCS 画面全部丢失 ESD 联锁点位，班组只能现场就地巡检，存在超温超压跳车风险。原厂反馈美国调货 88 天，装置无法停机等待备件。客户调取现货拆机全检 9566-810，完成 24 小时双网 + 四路串口满载通讯、TMR 三通道一致性校验、Modbus 长周期读写全套测试后加急发出，3 天送达中控机柜间。工程师热插拔在线更换，复刻原有网口 IP、串口 Modbus 参数，半小时恢复 DCS 与 SIS 双向数据交互。后续该厂一次性储备 2 块同款 TCM 作为两套安全机架常备应急备件。
