描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整物料编码 | 9563-810，配套编号 3000510-380，公共共地型 DI 端子板 |
| 适配主机卡件 | Triconex 3503E 24V 三重冗余数字输入模块 |
| 通道配置 | 32 路独立离散输入，分为两组 16 点分区接线 |
| 兼容现场信号 | 24V DC、24V AC 干接点 / 有源开关信号 |
| 单通道保护 | 每路独立 1A 慢熔保险丝，保险丝熔断对应 LED 点亮告警 |
| 单通道漏电流 | 典型 2.5mA，最大 3.3mA，适配阀门回讯、压力 / 液位开关 |
| 接线结构 | 公共共地（Commoned）设计，统一公共电源端子，简化现场布线 |
| 系统架构适配 | 完全兼容 Tricon TMR 三重冗余，不破坏三取二表决安全逻辑 |
| 供电规格 | 现场侧 24V 交直流，背板侧由 I/O 卡隔离供电 |
| 安装方式 | 标准 DIN 导轨卡扣安装，控制柜侧挂式布置 |
| 工作温区 | -40 ℃ ~ +70 ℃机柜连续运行；存储 – 40 ℃ ~ +85 ℃ |
| 环境耐受 | 5%~95% RH 无凝露，符合 ATEX、Class I Div2 防爆机柜使用要求 |
| 安全配套 | 满足 IEC61508 SIL3 配套接线部件，用于 ESD、FGS 火气联锁回路 |
| 质保周期 | 现货统一质保 12 个月 |
产品深度介绍

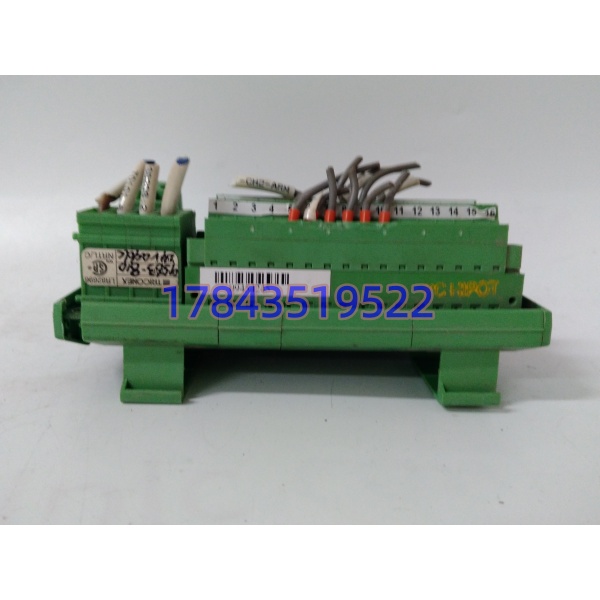

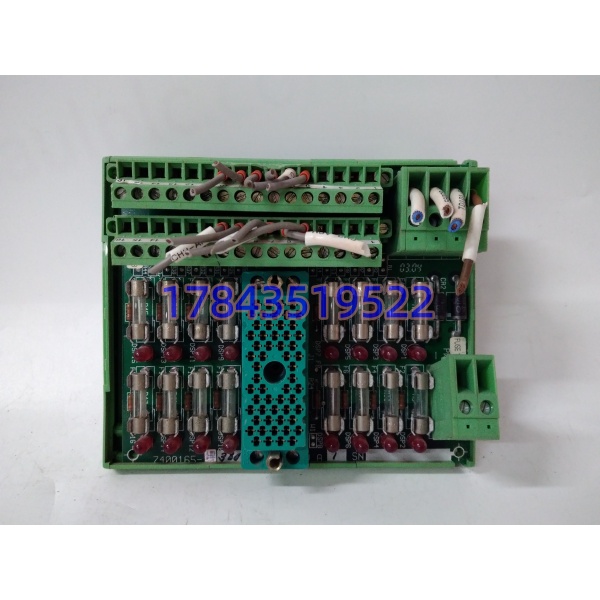

9563-810 是 Tricon 安全系统专用 32 点公共型 DI 端子板，专门搭配 3503E 三重冗余数字输入卡使用，是现场开关信号与安全卡件之间唯一接线中转载体。采用公共共地布线设计，统一公共电源端子，大幅减少现场多根回线布线工作量；每一路通道独立配置慢熔保险与故障指示灯，现场线缆短路、断线、保险丝熔断时面板 LED 直接亮灯，运维人员无需万用表即可快速定位故障通道。端子板内部带隔离分压回路，24V 交直流信号通用，阀门限位、火焰探头、压力开关、断路器分合闸触点均可直接接入；不改变 TMR 三重冗余信号传输路径，完整保留 SIL3 安全等级，更换端子板无需改动主控程序与联锁逻辑。绿色魏德米勒工业壳体，抗振动、耐粉尘，沿海盐雾、化工酸性水汽中控机柜长期使用不易氧化，同系列老款 DI 端子板可直接原位替换，端子排布、卡扣尺寸完全通用。
应用场景与行业案例
前年西北煤制烯烃装置原有老式 16 通道端子板点位饱和，新增切断阀、可燃气体探头无空余接线点位，原厂整套扩容货期 4 周，装置只能维持低负荷生产。
典型应用场景
- 石油炼化 – 加氢、重整 ESD 紧急停车系统反应器进料阀、放空阀回讯、超压压力开关、火焰检测器信号集中接线，单块端子板承载 32 路安全开关信号，保险独立保护避免单路短路波及整套联锁。
- 火力发电 – 锅炉炉膛 FSS、输煤 FGS 火气系统炉膛压力开关、风机运行反馈、可燃气体探头、防火门限位汇总采集，故障 LED 快速定位现场断线，缩短巡检排查时间。
- 煤化工 – 气化、变换工段安全仪表高温高压工况氮封阀、紧急切断阀回讯接线，宽温耐受多粉尘、酸性腐蚀机柜环境。
- 天然气长输场站 – 调压站火气联锁系统场站可燃气体探测器、紧急切断阀限位信号统一转接，公共共地布线简化现场电缆敷设。
- 精细制药 – 防爆反应釜安全保护回路超温超压开关、进料阀回讯采集，配套 SIL3 安全卡件，满足安监、GMP 双重审计要求。
真实工程案例
山东某大型炼化厂两套 Tricon SIS 系统原配 16 通道端子板点位不足，采购 5 块 9563-810 配套 3503E 卡完成加氢工段 I/O 扩容。利用月度 4 小时短时检修窗口，DIN 导轨原位加装端子板，复刻原有公共电源接线、通道编号，单块端子板布线、故障校验仅 1 小时。仪表主管反馈，32 通道高密度设计减少一半导轨占用空间，单通道独立保险 + 指示灯结构，每月排查线缆故障工时减少 70%，避免单根线缆短路造成整组信号失效。
