描述
产品深度介绍
英维思 TRICONEX 4211 是 Tricon 安全仪表系统的高性能远程扩展模块，专为解决 SIS 系统中远程 I/O 信号长距离传输的完整性问题设计。作为主控制器与远程 I/O 机架的桥梁，它通过光纤通讯实现高可靠数据传输，有效抵御工业环境电磁干扰。
该模块采用三重冗余 (TMR) 架构，符合 IEC 61508 SIL3 安全等级认证，支持热插拔与在线诊断，可在 – 40°C~70°C 宽温环境稳定运行。广泛应用于石油天然气、化工、电力等行业的紧急停车系统 (ESD)、燃烧管理系统 (BMS) 等关键安全控制场景。

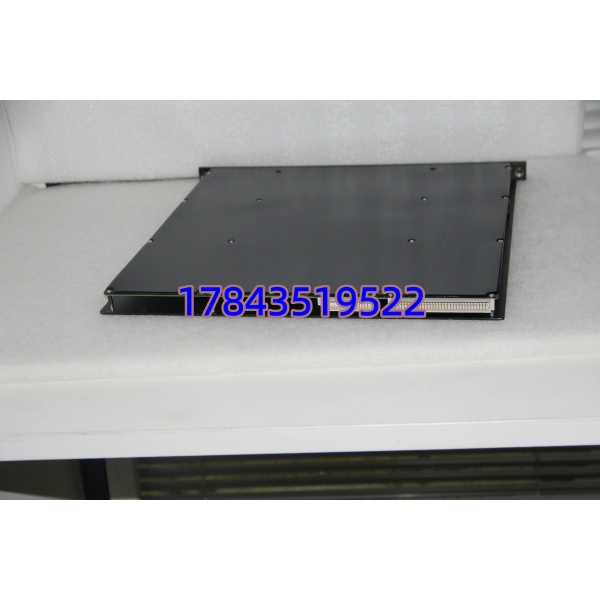

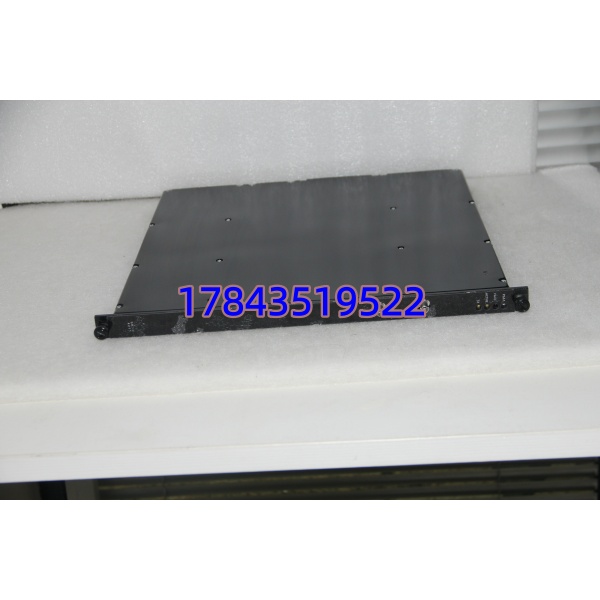

4211
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX 4211 |
| 架构 | 三重冗余 (TMR) |
| 通讯方式 | 光纤通讯 (多模 / 单模可选) |
| 通道容量 | 最大支持 32 通道 I/O 扩展 |
| 工作电压 | 24V DC (18-30V DC) |
| 功耗 | 典型 10W，最大 30W |
| 工作温度 | -40°C ~ 70°C |
| 安全等级 | IEC 61508 SIL3 |
| 尺寸 | 230mm × 236mm × 64mm |
| 重量 | 约 2.8 kg |

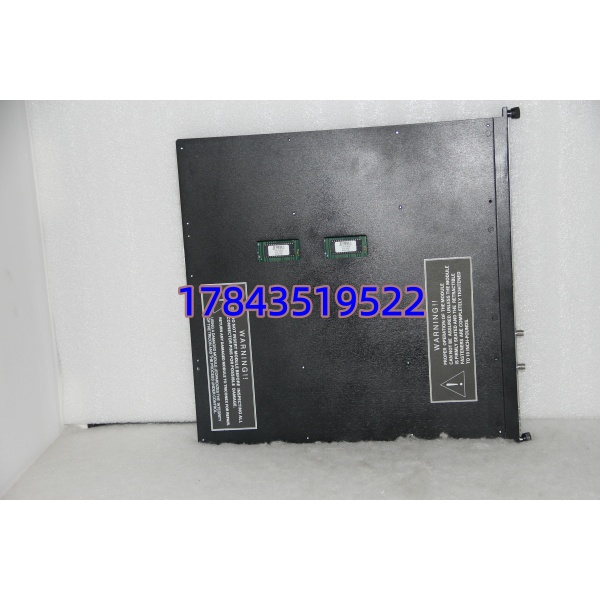

4211
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认系统处于安全状态，必要时停机断电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀、光纤工具、标签纸、手机（拍照）
备份与记录
- 拍照记录机架槽位、光纤连接端口编号
- 标记原模块的电源接线与通讯光纤方向
阶段二：拆卸旧模块（15 分钟）
- 断开模块 24V DC 电源，确认断电
- 小心拔下光纤连接器（戴防尘帽保护端面）
- 松开面板固定螺丝，按压两侧卡扣垂直拔出模块
- 检查背板连接器针脚与光纤端面，清理灰尘
阶段三：安装新模块（15 分钟）
- 核对型号为 TRICONEX 4211，外观无破损
- 对准机架槽位垂直插入，卡扣到位后拧紧面板螺丝
- 连接光纤：按原端口编号对接，确保端面清洁无划痕
- 恢复 24V DC 电源接线，核对正负极性无误
阶段四：上电测试（20 分钟）
- 上电前测量电源电压，确认 24V DC 正常、无短路
- 模块上电，观察指示灯：PWR 绿灯常亮、COM 灯闪烁通讯正常
- 连接 Tricon 组态软件，扫描识别模块，核对固件版本
- 测试远程 I/O 信号：模拟输入 / 输出，确认数据传输无误
- 连续运行 30 分钟无报警，记录序列号与安装信息
常见问题解答（FAQ）
Q1: TRICONEX 4211 的作用是什么？必须配置吗？
A: 它是远程 I/O 扩展桥梁，用于 SIS 系统中主控制器与远距离 I/O 机架间的信号传输。当现场 I/O 点距离主系统超过 100 米或存在强电磁干扰时必须配置，否则信号衰减或干扰会导致系统误动作。
Q2: 4211 支持热插拔吗？更换需要停机吗？
A: 支持热插拔，理论上可在线更换。但建议停机操作：避免插拔时电源冲击导致背板通讯中断，或光纤插拔不当造成端面污染，影响系统稳定性。
Q3: 4211 的光纤通讯距离最远多少？
A: 多模光纤（62.5/125μm）最远2 公里，单模光纤（9/125μm）最远20 公里，支持环网冗余架构，单路光纤故障时自动切换，不影响数据传输。
Q4: 模块质保多久？与其他品牌 SIS 模块兼容吗？
A: 提供12 个月质保（非人为损坏）。4211 是 TRICONEX 专属模块，仅兼容 Tricon 系列 SIS 系统，不可与其他品牌（如横河、霍尼韦尔）DCS/SIS 模块直接替换。
Q5: 如何确认是全新原装而非翻新件？
A: 三点验证：①原厂未拆封防静电袋、装箱单齐全；②提供序列号，可在施耐德 / TRICONEX 官网查询出厂日期；③支持上机全功能测试，提供测试报告与视频，无维修痕迹。
