TRICONEX 3806E | 8 通道模拟输出模块 TMR 三重冗余 SIS 系统专用

描述

产品深度介绍

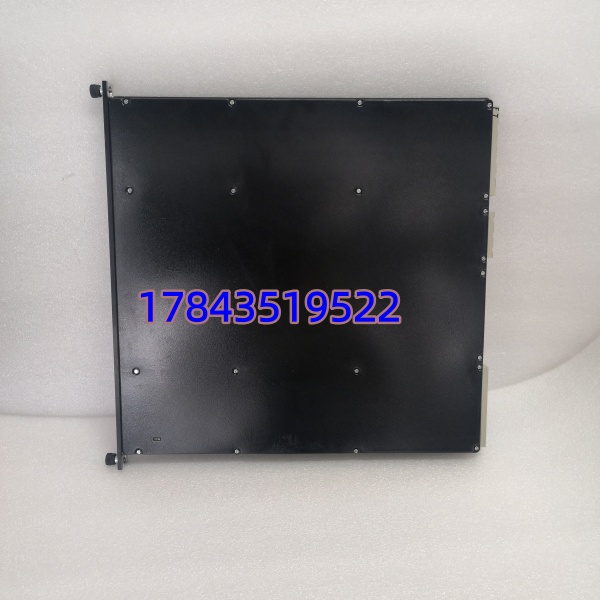

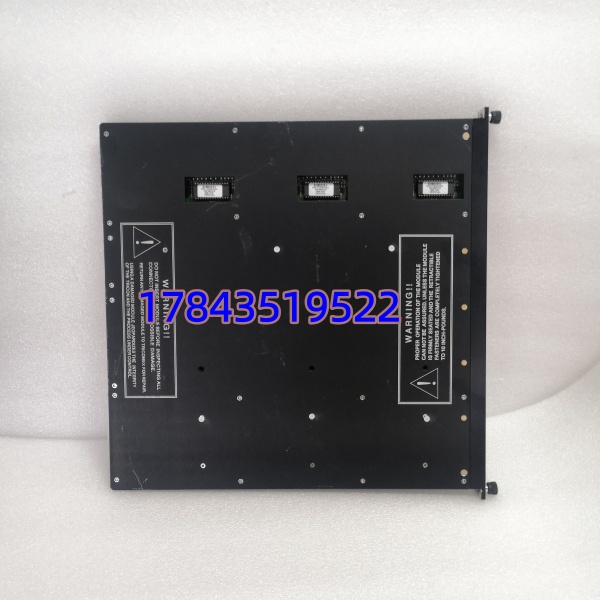

TRICONEX 3806E 是艾默生旗下 Triconex 品牌 Trident 系列的三重冗余模拟输出模块，专为石油、化工、电力等行业的 SIL3 级安全仪表系统（SIS/ESD） 设计。

模块采用TMR 三重模块化冗余架构，每通道独立电路三取二表决，无单点故障，支持热插拔。具备 12 位分辨率、±0.1% 满量程精度，输出 4-20mA/0-10V 标准信号，可驱动阀门、定位器等现场设备，内置开路 / 短路诊断，适配严苛工业环境

关键技术规格

常见问题解答

Q1：3806E 支持热插拔吗？会影响 SIS 系统运行吗？A：支持热插拔，这是 Trident TMR 系列核心优势。TMR 架构下，单模块在线更换时，系统由另外两通道正常工作，不触发 ESD 停机，适合连续运行的安全系统。建议在低负荷时段操作，避免信号波动。

Q2：3806E 和 Triconex 其他 AO 模块（如 3805E）能互换吗？A：不能直接互换。3806E 为 8 通道隔离 AO，3805E 为 4 通道非隔离 AO，硬件接口、通道数量、隔离设计均不同，固件与配置不兼容，更换需重新编译程序与接线。

Q3：3806E 输出信号抖动是什么原因？A：现场常见 3 类原因：① 负载电阻超出 750Ω 上限；② 信号线与动力电缆同管，电磁干扰；③ 背板供电纹波过大。优先检查负载与接线，必要时更换屏蔽线、加装电源滤波器。

Q4：更换 3806E 需要重新编程吗？A：同型号直接替换无需重编。热插拔后系统自动识别并加载原有配置。仅当固件版本差异过大（如 V3→V5）时，需在软件中刷新匹配固件，耗时约 30 分钟。

Q5：质保多久？SIS 模块维修有特殊要求吗？A：全新原装提供12 个月质保（非人为损坏）。SIS 模块属安全级设备，严禁自行拆解维修；故障需返回原厂或授权中心检测，维修后需重新做 SIL3 认证测试，确保安全性能达标。

质量检测

1. 入库验收检测核验原厂装箱单、序列号；检查壳体无变形、划痕、腐蚀；核对端子与背板连接器无氧化、针脚无弯曲；配套合格证齐全，录入系统建档。
2. 上机功能测试使用 Triconex Trident 原厂测试机架，接入 24V DC 冗余电源。测试内容：通电自检（RUN/ERR LED 状态）、8 通道全量程输出测试、TMR 三通道表决逻辑验证、负载测试（750Ω 满负载 24 小时运行），生成带序列号的测试报告。
3. 电气参数测试用 Fluke 1587 绝缘电阻表测隔离电阻（>10MΩ@500V）；用耐压测试仪做 1500V AC 隔离测试；用万用表测输出精度（±0.1% 满量程）、负载能力，所有参数符合原厂标准。
4. 固件 / 配置验证读取并记录固件版本（如 V4.2.1）；备份模块默认输出配置与通道参数；拍摄端子接线图，确保与原厂默认配置一致。
5. 最终质检与包装质检员逐项复核签字；模块装入专用防静电袋密封，外层气泡膜 + 硬纸箱加固；张贴 QC 合格标签（含序列号、检测日期）。可向客户提供全套检测照片与视频。
