描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 通道配置 | 32 通道差分、直流耦合输入 |
| 支持信号 | 0–5 VDC、±5 VDC；外接 250Ω 电阻接入 4–20mA |
| 采样更新速率 | 10 ms |
| A/D 分辨率 | 12 位 / 14 位软件可编程切换 |
| 测量精度 | ≤0.15% 满量程误差（0 ℃ ~ +60 ℃） |
| 共模抑制 | -85 dB（DC~100 Hz） |
| 输入过压保护 | 持续耐受 150 VDC / 115 VAC |
| 安全认证 | IEC 61508 SIL 3 |
| 架构特性 | TMR 三重冗余，硬件三取二表决 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 安装形式 | Tricon 标准机架插槽，支持热插拔 |
| 配套软件 | TriStation 1131 组态调试 |
| 防护等级 | IP20，控制柜内部安装 |
产品深度介绍

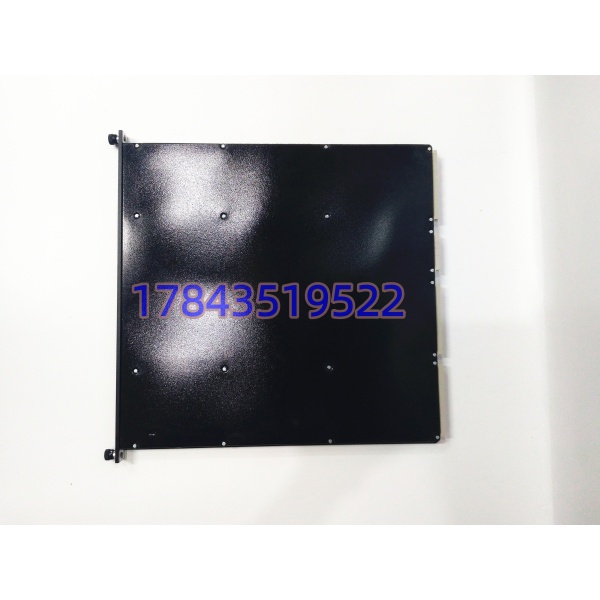

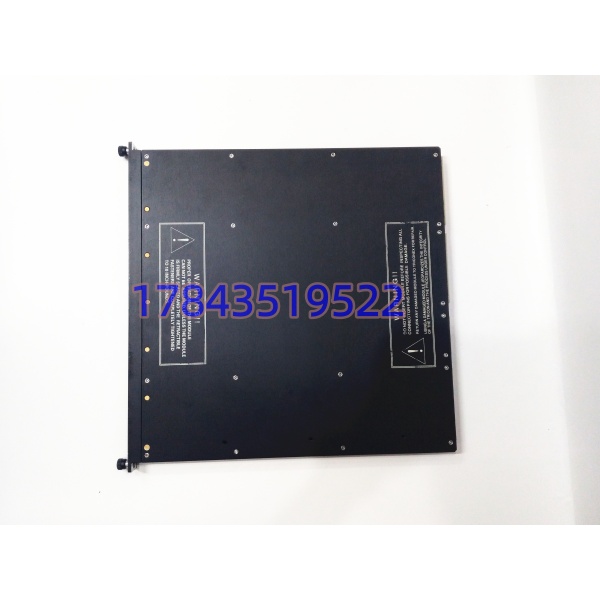

3721 是 Triconex 安全系统核心模拟量采集卡件，广泛部署在石化、油气、电厂 SIS/ESD/ 火气联锁系统。模块采用独立三路处理器并行采集同一现场信号，依靠硬件表决机制抑制单点故障带来的误动作。
现场压力、温度、流量变送器信号送入本模块后转换为数字量，供安全控制器执行联锁判断。与普通 DCS I/O 模块不同，3721 内置完整通道自诊断，可持续监测断线、信号超量程、模块内部故障。装置处于连续运行工况下，该卡件故障会直接触发联锁旁路或停机风险。
应用场景与行业案例
流程工业普遍面临一个棘手难题：SIS 系统卡件一旦故障，要么被迫短时旁路安全联锁运行（存在工艺风险），要么全线停工。原厂长交期会放大停产损失，多数炼化、电厂会规划关键 I/O 备件储备。
典型应用场景：
- 石油炼化行业 – 装置紧急停车 ESD 系统 反应器、加热炉压力温度信号采集，实现超温超压安全联锁。
- 油气开采及长输管线 – 火气 F&G 系统 可燃气体探测器、火焰检测仪模拟信号接入，实现火灾关断逻辑。
- 火力发电厂 – 机组锅炉安全保护 炉膛压力、汽包水位安全信号采集，参与 MFT 主燃料跳闸保护。
- 煤化工装置 – 高压反应器联锁系统 高危工况下工艺参数监测，保障异常工况可靠触发停机。
案例：西北某煤制烯烃装置抢修 一套烯烃装置 SIS 机架内 3721 模块持续报通道故障，多个反应器温度信号失效。运维评估风险，长期旁路联锁不满足安全规范。咨询代理商确认原厂订货周期 12 周。 现货备件送达后，先核对硬件版本，通过 TriStation 软件对比原有组态参数，完成在线热插拔更换。4 小时内恢复全部安全信号监测，消除联锁旁路隐患。 本次故障后企业新增 SIS 关键 I/O 备件清单，常备 3721 等核心卡件。
质量透明化检测流程
- 入库验收检测 登记模块序列号；壳体无磕碰变形，PCB 无腐蚀、电容无鼓包，无私自维修焊接痕迹；背板连接器针脚完好无氧化。
- 上机功能测试 搭建 Tricon 仿真测试机架；连续 24 小时通电老化；逐通道施加标准电压信号，校验采集精度；读取并清零内部故障日志，可向客户提供测试照片。
- 电气参数测试 Fluke 仪表校验输入回路；500V 绝缘测试，绝缘阻值大于 10 MΩ。
- 固件信息备案 记录模块固件版本存档，便于客户现场核对系统兼容性。
- 最终质检封装 粘贴 QC 合格标签；独立防静电袋密封，外加缓冲包装，避免运输震动造成连接器接触不良。
