描述
产品深度介绍

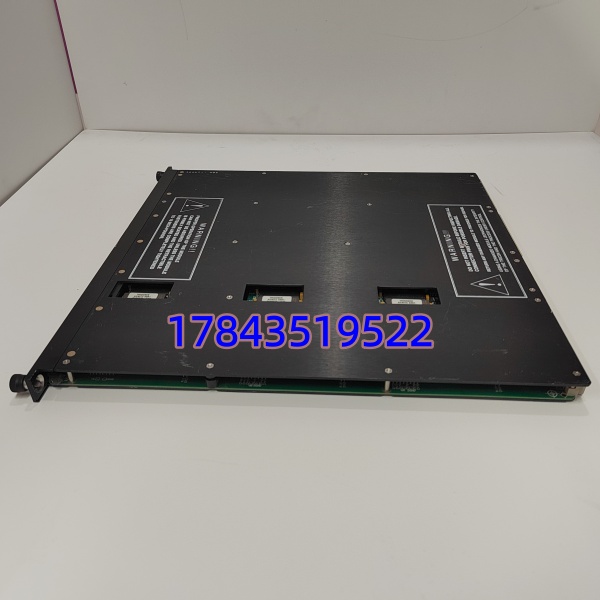

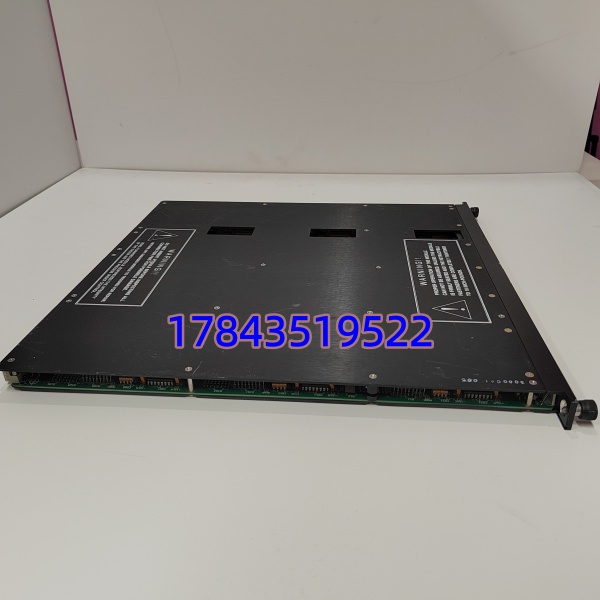

英维思 Triconex 3700 是 Tricon 安全控制系统的核心模拟量输入模块，采用 三重冗余（TMR） 架构，三个独立处理通道对输入值进行 “三取二” 表决，确保单点故障不影响系统运行。模块提供 32 路差分输入，支持 0-5VDC、4-20mA 等常见工业信号，适配压力、温度、液位、流量传感器，广泛用于 ESD 紧急停车、F&G 火气监测等安全场景。
作为 SIS 系统关键部件，3700 符合 IEC 61508 SIL3 安全标准，具备实时自诊断、故障隔离、在线更换（热插拔）能力，可在不停机状态下维护，最大化系统可用性。硬件设计坚固，宽温运行（-40°C 至 + 70°C），抗电磁干扰强，适配石油化工、电力、油气等高危行业。
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | 3700（3700A） |
| 通道数 | 32 路差分直流耦合输入 |
| 信号类型 | 0-5VDC（标准）、4-20mA（配转接） |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（25°C） |
| 输入阻抗 | >1MΩ（电压）/ 250Ω（电流） |
| 冗余架构 | 三重冗余（TMR），三取二表决 |
| 安全等级 | IEC 61508 SIL3、IEC 61511 |
| 诊断功能 | 通道级实时自诊断、断线 / 短路检测 |
| 热插拔 | 支持（在线更换，无需停机） |
| 工作温度 | -40°C ~ +70°C |
| 供电 | 5V DC（背板供电），典型功耗 8W |
| 安装 | 6U VME 总线机架，前后插拔 |
| 尺寸（H×W×D） | 260×190×30 mm |
| 重量 | 约 1.2 kg |
常见问题解答
Q1：3700 和 3700A 有什么区别？可以互换吗？
A：3700A 是 3700 的升级型号，优化了电路抗干扰与温度稳定性，固件版本更高。同机架可直接互换，但需注意：老款 3700 固件低于 V4.0 时，更换 3700A 需同步升级系统固件，避免通讯不兼容。
Q2：模块支持 4-20mA 电流信号吗？
A：标准 3700 为0-5VDC 电压输入，接入 4-20mA 需在端子侧串联 250Ω 精密电阻，将电流转换为 1-5VDC，软件内勾选电流模式即可正常采集。
Q3：热插拔会导致系统误动作吗？
A：不会。3700 支持安全热插拔，TMR 架构下更换单块模块时，另外两个冗余通道正常工作，逻辑运算不受影响；插拔瞬间模块处于高阻态，不影响现场传感器信号。
Q4：质保多久？售后如何处理？
A：提供12 个月质保，覆盖非人为硬件故障。质保期内远程协助诊断；确认故障后免费维修或更换。静电击穿、进水、超压、误接线、高温环境使用等人为损坏不在质保范围内。
Q5：应用场景有哪些？
A：主要用于石油化工、火电、核电、油气长输、制药等行业的安全仪表系统（SIS），适配 ESD 紧急停车、F&G 火气检测、锅炉保护、压缩机联锁等关键安全回路，采集温度、压力、流量、液位等模拟量信号。
