产品深度介绍

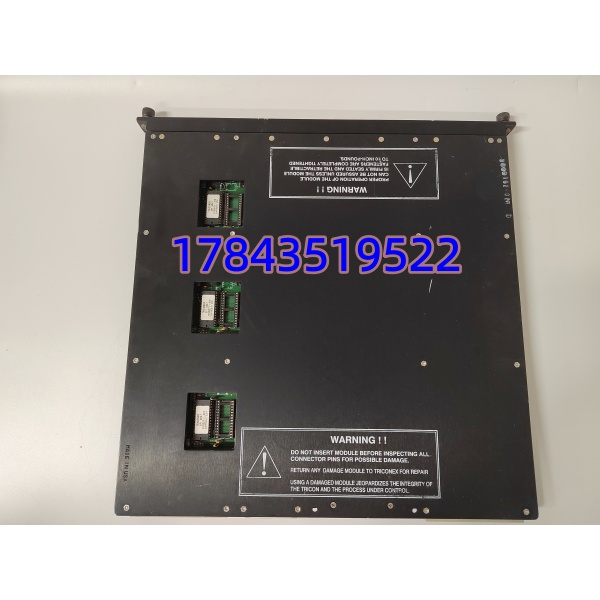

TRICONEX 3511 是 Tricon SIS 安全系统专用三重冗余脉冲采集卡，完整遵循 TMR 三重化容错架构，适配化工 ESD、火电 / 燃气轮机超速保护、机组键相监测等 SIL3 等级安全场景。模块内置 A/B/C 三组完全物理隔离的采集通道，8 路差分交流耦合脉冲输入，同步采集磁阻式转速探头、键相传感器信号；内部完成频率换算、超速阈值判断，通过 TriBus 三重背板总线上传至主处理器执行三取二安全表决，单通道故障不会造成保护逻辑失效。全通道搭载硬件诊断电路，实时监测断线、信号超限、通道失步故障，面板指示灯直观反馈通道状态，支持系统不停机在线更换，是旋转设备安全联锁的高频更换核心备件。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | TRICONEX 3511 |
| 适配系统 | Tricon v9、v10 三重冗余 SIS 安全仪表系统 |
| 通道配置 | 8 路独立差分脉冲输入，三重 TMR 并行采集 |
| 脉冲频率范围 | 20 Hz ~ 20,000 Hz |
| 测量精度 | 1000~20000Hz：±0.01%；100~999Hz：±0.1%；20~99Hz：±1.0% |
| 输入信号规格 | 交流耦合差分信号，峰峰值 1.5V~500V |
| 输入阻抗 | 典型 20 kΩ，最低＞8 kΩ |
| 安全认证 | IEC 61508 SIL3，TÜV 功能安全认证 |
| 背板总线 | 专用 TriBus 三重冗余并行总线 |
| 单模块功耗 | ＜20 W |
| 诊断覆盖率 | 100% 通道级故障自检 |
| 安装形式 | Tricon 标准 I/O 机架单槽直插，支持在线热插拔更换 |
| 配套端子底座 | FTA-3511 专用脉冲端子板 |
| 工作温度区间 | -10℃ ~ +60℃ |
| 存储温区 | -40℃ ~ +85℃ |
| 应用场景 | 燃气 / 汽轮机组超速保护、风机转速监测、压缩机 SIS 联锁、化工机组键相采集 |
技术避坑指南
1. 固件版本跨代三重总线表决逻辑不兼容问题：新旧 3511 固件差距过大，TriBus 三重通道同步失步，转速采集数值紊乱，超速保护联锁失效，机组失去安全监控避坑：更换前读取旧模块固件版本，采购时同步确认库存模块固件兼容区间；版本相差 2 代以上需现场刷新匹配固件包。真实案例：某联合循环电厂大修更换同型号脉冲卡未核对固件，机组冲转全程无转速反馈，停机调试 1.8 天才定位版本冲突。
2. 脉冲探头信号线通道顺序混淆问题：8 路转速、键相线缆接反测点，对应机组超速保护测点错乱，低转速误报超速、高转速无保护触发避坑：拆机时分通道单独标记屏蔽线，新模块接线严格对照旧设备照片，禁止凭经验随意对接。提醒：超速属于机组最高等级安全保护，通道接反会引发非计划停机或设备损坏，拍照标记是最低成本规避手段。
3. 屏蔽线缆两端同时接地形成地环路问题：控制柜、现场转速探头两端屏蔽层全部接地，地电位差产生环路电流，脉冲数值周期性跳变，频繁虚假超速告警避坑：脉冲专用屏蔽双绞线仅在 SIS 控制柜侧单端接地，现场探头端屏蔽层悬空不接地。
4. 静电击穿三重通道采集光耦芯片问题：控制室干燥环境未佩戴防静电手环，裸手触碰电路板元器件，上电后单路或多路脉冲通道永久无信号采集避坑：全程佩戴防静电手环，操作台面铺设防静电垫；禁止直接触摸 PCB 背面铜箔、差分采集光耦元件。实例：运维人员无防护插拔模块，5 路转速采集通道全部失效，备件采购周期 7 周，机组大修工期延后。
5. 同系列 I/O 模块混淆无法直接替换问题：3501 模拟量模块、3601 开关量模块无脉冲采集硬件电路，不能替代 3511；混用后转速采集功能完全缺失，安全保护逻辑失效避坑：采购必须完整提供型号 TRICONEX 3511，不可简写 Tricon I/O 卡，避免安全联锁程序大规模修改。
