描述
关键技术规格
| 参数项 | 技术规格 |
|---|---|
| 系统架构 | 三重模块冗余 TMR，三取二表决 |
| 安全等级 | IEC 61508 SIL3 |
| 工作电源 | 24VDC 双路冗余供电 |
| 环境温度 | -40℃ ~ +70℃ |
| 通讯协议 | Modbus TCP、Tricon 专用总线 |
| I/O 容量 | 海量点位扩展，适配大型 SIS 系统 |
| 防护等级 | IP20，工业机柜密封安装 |
| 故障切换 | 无扰动在线切换，不停机运维 |
| 适配机架 | Tricon TS 系列标准主机架 |
3504E.
产品深度介绍

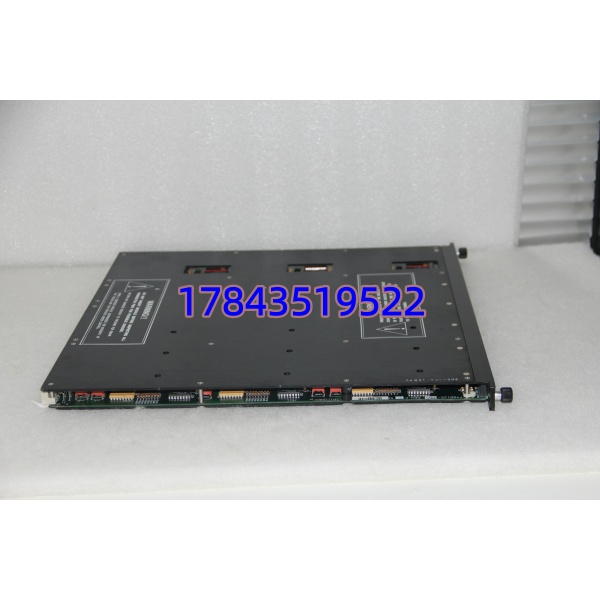

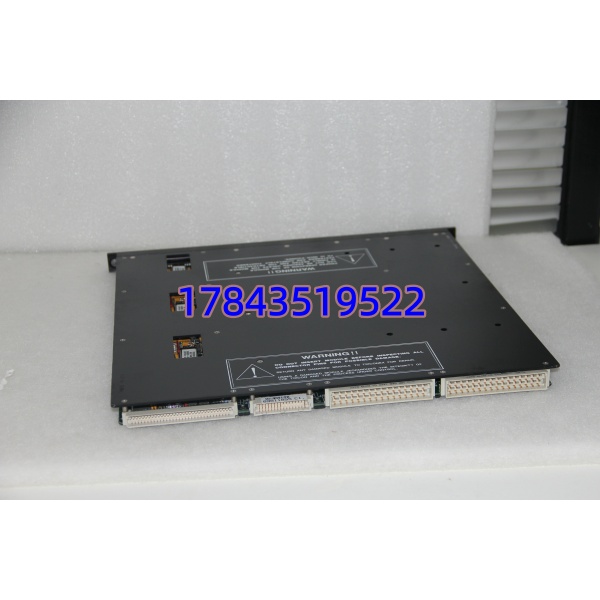

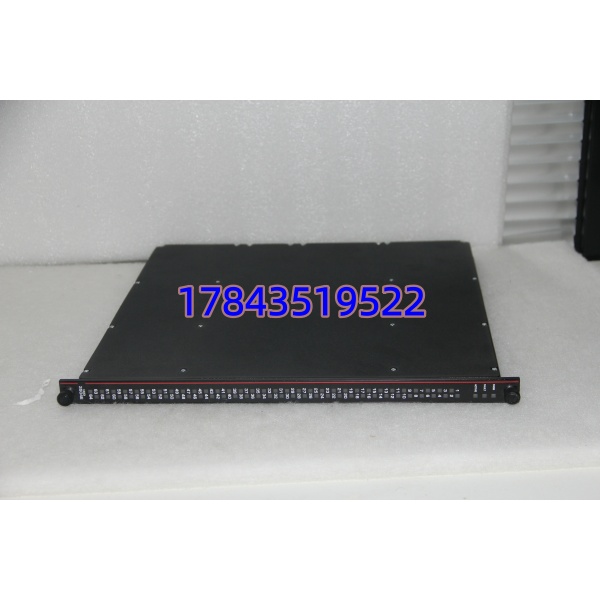

Triconex 3504E 是 Tricon TS 系统高端冗余安全 CPU，专为石油化工、油气、电力高危防爆场景打造。依托三重独立运算架构，三路数据实时比对校验，单路、双路故障均不影响系统安全运行。
模块自带完整自诊断、在线热插拔功能，无需停机即可更换维护，大幅降低联锁误动作风险。满足 SIL3 严格安全规范，兼容 ESD 紧急停车、火气 FGS 联锁工艺，长期稳定适配易燃易爆、连续不间断生产工况。
3504E.
应用场景与行业案例
典型应用场景
- 石油炼化 – ESD 紧急停车系统反应釜、加氢装置安全联锁，超限瞬间切断工艺介质，杜绝爆炸泄漏事故。
- 油气田 / 长输管道 – 场站 SIS 保护压力、可燃气体超标联锁关停，野外恶劣环境长期稳定运行。
- 火力核电 – 锅炉汽机安全保护机组超速、振动异常快速联锁停机，规避重大设备安全事故。
- 化工 LNG – 低温防爆安全控制低温泄漏、火灾预警联锁，符合防爆区域严苛合规要求。
现场案例
某大型化工园区 SIS 系统 3504E 主控老化频繁报警，原厂海外交期长达 10 周。高危工艺无法长时间带病运行，极易触发安全事故。我们提供全新原装现货模块，上机完成 TMR 冗余同步、程序下载，全程在线不停机更换。投用后运行稳定，表决逻辑精准，彻底消除 SIS 失控隐患，保障装置全年安全连续生产。
3504E.
质量透明化 SOP 质检流程
- 入库溯源核验原厂序列号、报关单据、出厂合格证一一核对，确认全新原装备件。
- 外观绝缘检测无氧化、无烧痕、无维修痕迹，绝缘电阻符合高压安全标准。
- 机架上电测试接入原厂 Tricon 测试机架，三路 CPU 同步自检，无故障报警。
- 冗余联锁校验模拟单路、双路故障，验证自动切换、三取二表决逻辑正常。
- 密封打包出库防静电防护 + 防震包装，附带完整质检报告与出厂测试记录。
技术避坑指南
- 固件版本不匹配新旧模块固件版本不一致，会造成冗余不同步、通讯超时。更换前务必备份原版本，同步刷新固件。
- 冗余接线错误TMR 三路通讯、电源接线不可混接，总线终端电阻位置严格按图纸安装。
- 混用代用模块普通 PLC 无三重冗余、无 SIL3 认证，严禁替代 3504E 用于安全联锁，违规会触发安全事故。
- 静电损伤风险操作全程佩戴防静电手环，干燥冬季极易击穿内部精密芯片，造成模块永久损坏。
