描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 3503EN（3503E） |
| 系统兼容 | Triconex TMR 安全系统（ESD/FGS/SIS） |
| 通道数量 | 32 路数字输入，每 8 路一组共地 |
| 输入电压 | 推荐 20–42.5VDC；最大 42.5VAC/VDC |
| 输入频率 | DC 或 47–63Hz（AC） |
| 处理架构 | 三重模块化冗余（TMR），单故障不影响运行 |
| 安全等级 | IEC 61513 SIL 2/3 认证 |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP30（机柜安装） |
| 功耗 | <5W |
| 通信协议 | 支持 Modbus/Profibus |

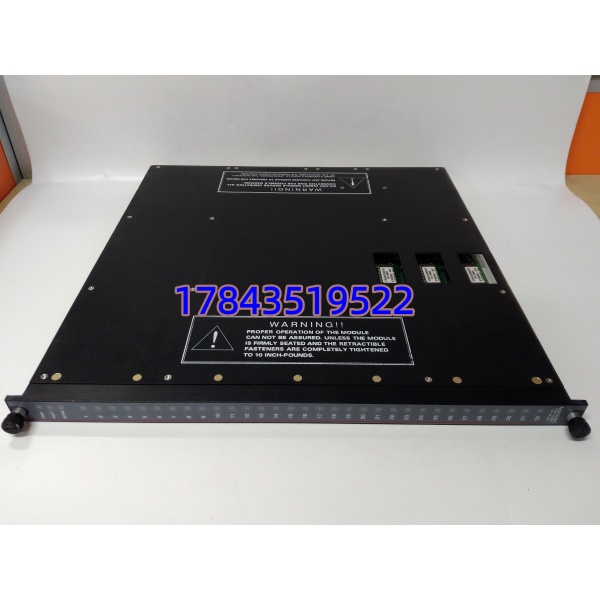

3503EN
产品深度介绍
3503EN 是施耐德 Triconex 3500 系列的核心数字量输入模块，专为安全仪表系统（SIS）、紧急停车系统（ESD）和火气系统（FGS）设计。模块采用 TMR 三重冗余架构，32 路输入分组隔离，可在单通道或内部电路故障时无缝维持信号采集，满足石油化工、油气等高危行业的安全完整性等级要求。
宽电压输入与宽温运行设计，适配现场各类开关、触点信号；内置自诊断与故障检测功能，实时监测输入状态，异常时快速告警，是连续生产环境中保障系统安全的关键备件。
应用场景与行业案例
工程痛点
高危行业（石化、油气）的紧急停车、火气监测系统需持续可靠采集现场开关信号；普通模块无冗余，故障时易导致安全监测失效，引发重大事故风险。
典型应用场景
- 石油化工 – ESD 紧急停车系统采集反应釜、压缩机等设备的紧急停车按钮、限位开关信号，异常时触发安全联锁。
- 油气行业 – 长输管道安全监测监测管道压力开关、阀门位置触点信号，保障输送过程安全，防止泄漏与爆炸风险。
- 电力行业 – 电站 FGS 火气系统采集燃气探测器、火焰检测器的开关量信号，实时监测火灾与可燃气体泄漏。
- 冶金行业 – 高炉安全联锁监测高炉冷却系统、压力开关等信号，异常时快速触发联锁，避免设备损坏。
真实案例
去年，华东某石化公司芳烃装置 ESD 系统原 3503E 模块老化，信号采集不稳定，安全联锁存在失效风险。原厂订货周期 5 周，无法满足装置连续运行的安全要求。
我们提供现货 3503EN 模块，完成 TMR 冗余与信号精度测试后次日发货，3 天内完成现场更换与配置。模块投运后，信号采集准确率 100%，冗余切换正常，消除了安全监测隐患，避免了潜在的装置非计划停车（预估每停机 1 小时损失超 80 万元）。后续该企业采购 2 块模块作为备用，保障 ESD 系统长期可靠运行。
核心卖点与差异化
- TMR 三重冗余保障：单故障无缝切换，满足 SIL 2/3 安全等级，故障率降低 60%。
- 32 通道分组隔离：8 通道独立分组，单组故障不影响其他通道，适配多设备信号采集。
- 宽幅电压适配：20–42.5VDC/AC 兼容，适配全球工业标准信号，现场通用性强。
- 工业级宽温运行：-40°C 至 + 70°C 稳定工作，适配电厂、化工等高温 / 低温恶劣现场。
- 全新原装质保：原厂正品，全功能 TMR 冗余测试，12 个月质保，可提供测试报告与溯源文件。

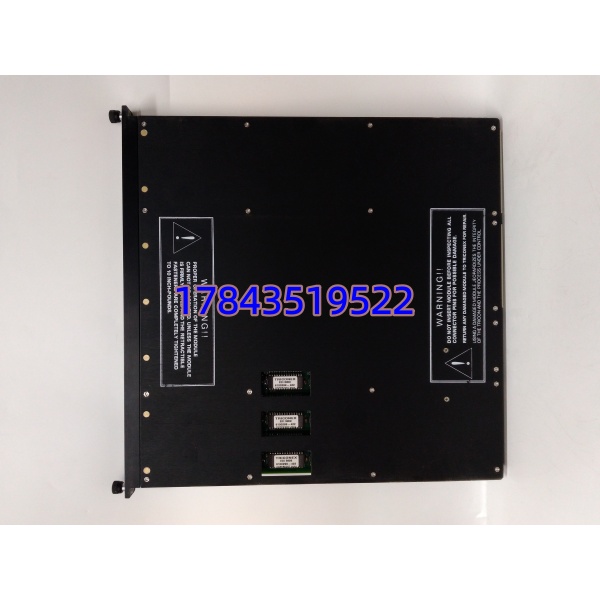

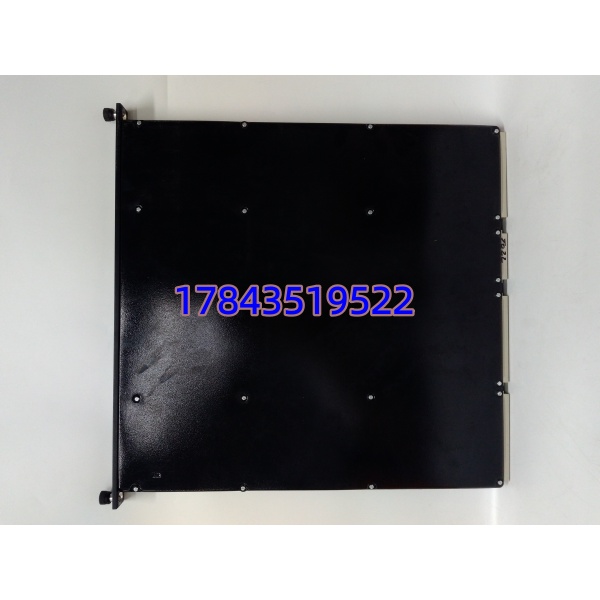

3503EN
质量透明化 SOP
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号，确保美国原装进口
- 外观检查：无腐蚀、划痕、变形，接口无氧化，通道端子完好
- 附件核对：配套说明书、合格证、TMR 配置手册齐全
- 上机功能测试
- 测试环境：Triconex 3500 系列原厂测试机架，搭 TMR 冗余仿真系统
- 测试内容：32 通道信号采集、TMR 冗余切换、宽电压输入适配、连续 24 小时负载运行
- 测试记录：生成含信号精度、冗余切换时间、稳定性数据的测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻 > 10MΩ
- 耐压测试：符合 IEC 61010 标准，无击穿、漏电现象
- 通道隔离：分组间隔离电压≥500V AC，无串扰
- 冗余与固件验证
- 读取并记录固件版本，确保为稳定版（V4.5 及以上）
- 测试 TMR 冗余功能：模拟单通道 / 电路故障，验证无缝切换
- 备份出厂默认配置，便于现场快速恢复
- 最终质检包装
- 质检员签字确认，贴 QC 合格标签（含测试日期）
- 防静电袋密封，气泡膜 + 防潮纸箱加固包装，防摔防潮
- 附产品合格证、测试报告复印件，便于客户溯源
技术避坑指南
- 冗余配置错误
- 问题：TMR 三通道配置不一致，导致信号校验失败、联锁误触发
- 避坑：安装前核对模块 TMR 配置参数；上电后通过系统软件查看三通道信号一致性；配置后断电重启生效
- 案例：某石化公司更换模块后频繁误触发停车，排查发现三通道信号阈值配置不一致，统一配置后正常
- 输入电压不匹配
- 问题：接入 > 42.5V 电压，导致模块通道烧毁
- 避坑：接线前用万用表测现场信号电压，确保在 20–42.5V 范围内；避免与大功率设备共用电源，加装浪涌保护器
- 接地不良
- 问题：模块接地不实，电磁干扰导致信号波动、误报
- 避坑：安装时确保模块接地端子与机柜地可靠连接；信号电缆屏蔽层单端接地；远离变频器、电机等强干扰设备
- 静电防护缺失
- 问题：干燥季节操作未做防静电措施，模块静电击穿
- 避坑：操作时佩戴防静电手环，在防静电垫上作业；拿取模块避免直接接触电路板元件
- 警示：见过工程师未做防静电操作，模块通电后无信号输出，检测发现芯片击穿，损失超 2.5 万元
